Il Contattore Modulare Bipolare Finder Serie 22: Caratteristiche e Applicazioni Avanzate

I contattori modulari bipolari della serie 22 di Finder rappresentano una soluzione all'avanguardia per la gestione dell'energia in una vasta gamma di impianti, macchinari e dispositivi. Questi dispositivi sono ingegnerizzati per offrire prestazioni elevate, affidabilità e un funzionamento silenzioso, caratteristiche che li rendono particolarmente adatti per ambienti in cui il comfort è una priorità, come hotel e cabine passeggeri su navi da crociera. La loro progettazione mira a soddisfare le esigenze più stringenti in termini di controllo e sicurezza energetica.

Principi di Funzionamento e Design Costruttivo

Al cuore del funzionamento di un contattore modulare bipolare risiede il principio dell'elettromagnetismo. Una bobina, quando attraversata da corrente, genera un campo magnetico che attira un nucleo mobile. Questo movimento, a sua volta, aziona una serie di contatti elettrici, aprendo o chiudendo circuiti di potenza. Nel caso dei contattori bipolari Finder Serie 22, questa meccanica è ottimizzata per garantire affidabilità e longevità.

Il Finder 22.32.0.230.4540, ad esempio, è un teleruttore modulare progettato specificamente per il controllo di carichi resistivi, debolmente induttivi e motori. La sua struttura interna è dotata di contatti in materiale AgSnO2, una lega scelta per la sua eccellente resistenza all'usura e la capacità di gestire correnti di picco elevate, tipiche dei carichi lampade. La configurazione dei contatti 1NO + 1NC (un contatto Normalmente Aperto e un contatto Normalmente Chiuso) offre una flessibilità notevole nelle logiche di controllo.

La larghezza ridotta di 17,5 mm per alcuni modelli, come il 22.32.0.012.4420, permette un'installazione efficiente su guida DIN, ottimizzando lo spazio nei quadri elettrici. Le dimensioni generali di questo specifico modello sono di 84 mm di lunghezza, 17,5 mm di larghezza e 60,8 mm di profondità, confermando un design compatto e funzionale. L'apertura dei contatti NO è di almeno 3 mm, caratteristica che assicura una buona capacità di interruzione e sicurezza. La presenza di una doppia rottura nei contatti contribuisce ulteriormente all'affidabilità del dispositivo, specialmente in condizioni di commutazione critiche.

La separazione protettiva tra la bobina e i contatti è un elemento di sicurezza fondamentale, che previene interferenze elettriche indesiderate e garantisce l'integrità del circuito di comando. L'indicatore meccanico, spesso integrato con un LED, fornisce un feedback visivo immediato sullo stato operativo del contattore, facilitando la diagnostica e la manutenzione.

Specifiche Tecniche Chiave e Varianti

La gamma di contattori modulari Finder Serie 22 si distingue per una serie di specifiche tecniche che ne definiscono l'ambito di applicazione e le prestazioni. La tensione di alimentazione della bobina (Uc) può variare, con modelli che operano a 12 V DC, 230 V AC, e altre tensioni intermedie, garantendo compatibilità con diverse configurazioni di impianto. La tensione di contatto nominale può raggiungere i 250 V AC o 440 V DC, mentre la corrente di contatto nominale (Ie) si attesta comunemente sui 25 A, rendendoli adatti per carichi di potenza considerevole.

La potenza nominale di 1.25 W per alcuni modelli indica l'efficienza energetica del dispositivo. Il tipo di montaggio su guida DIN è lo standard industriale per la facilità di installazione e integrazione nei quadri elettrici. Le configurazioni dei contatti variano per soddisfare esigenze specifiche; alcuni modelli presentano 2 contatti NC (Normalmente Chiusi) in stato normale, mentre altri offrono combinazioni di contatti NO e NC.

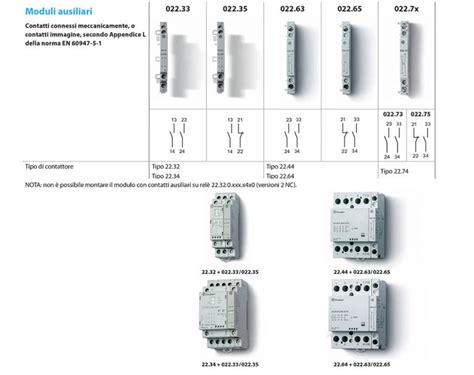

Un aspetto distintivo di alcuni contattori Finder è la disponibilità di una versione con selettore manuale "Auto-On-Off". Questa funzionalità permette di bypassare il controllo automatico e gestire manualmente lo stato del contattore, una caratteristica preziosa durante la manutenzione o in situazioni di emergenza. Inoltre, la possibilità di aggiungere contatti ausiliari con aggancio rapido "Quick assembly" aumenta la versatilità, consentendo di espandere le funzionalità di segnalazione o controllo senza richiedere strumenti complessi.

Applicazioni Tipiche e Vantaggi

I contattori modulari bipolari Finder Serie 22 trovano impiego in una moltitudine di scenari applicativi. La loro capacità di gestire carichi significativi e la loro affidabilità li rendono ideali per il controllo di motori elettrici, sistemi di riscaldamento e raffrescamento, illuminazione industriale e commerciale, e apparecchiature elettromeccaniche.

Nei sistemi di climatizzazione multizona, ad esempio, un tipo specifico come il 13.21.8.230.S000, che è un attuatore radio della gamma Bliss, può essere impiegato per attivare o disattivare caldaie o elettrovalvole di zona da remoto. Questo dispositivo è compatibile con il termostato Bliss2 e il Gateway di seconda generazione, integrandosi facilmente in sistemi di domotica esistenti o nuovi. La sua capacità di operare senza la necessità di cablaggi complessi lo rende una soluzione eccellente per la modernizzazione di impianti esistenti.

La compatibilità con zoccoli specifici, come quelli per la Serie 40 (tipi 40.51, 40.52, 40.61, 40.62), facilita ulteriormente l'integrazione in sistemi modulari standardizzati.

Un altro esempio di applicazione avanzata si ritrova nei relè ad impulsi elettronici come il Tipo 13.91. Questi dispositivi, pur non essendo strettamente contattori bipolari, condividono con essi la necessità di un controllo preciso dell'energia. Il Tipo 13.91 si distingue per la sua lunga durata meccanica ed elettrica, un funzionamento più silenzioso rispetto ai relè elettromeccanici tradizionali e la compatibilità con i sistemi civili più diffusi. Le sue funzioni includono temporizzazioni a tempo fisso (come 10 minuti), riconoscimento automatico per impianti a 3 e 4 fili, e commutazione del carico "zero crossing" per ridurre lo stress sui contatti e le interferenze elettromagnetiche.

La funzione ASTRO, presente in alcuni timer Finder, permette di calcolare gli orari di alba e tramonto in base alla data e alle coordinate geografiche, abilitando così funzioni di automazione basate sulla luce naturale. Questo può essere utilizzato per controllare l'accensione e lo spegnimento delle luci, ottimizzando i consumi energetici e migliorando la sicurezza. Le varianti ASTRO ON-OFF e OFFSET offrono ulteriori livelli di personalizzazione, consentendo di anticipare o ritardare le accensioni e spegnimenti rispetto agli orari astronomici.

Sicurezza e Normative

I contattori modulari Finder Serie 22 sono progettati per rispettare rigorosi standard di sicurezza internazionali. Certificazioni come CE, cULus e UL attestano la conformità dei prodotti a normative che garantiscono la sicurezza degli utilizzatori e l'affidabilità delle apparecchiature. L'adesione a queste normative implica test approfonditi su aspetti quali l'isolamento elettrico, la resistenza al surriscaldamento, la capacità di interruzione e la resistenza ai guasti.

La temperatura operativa, che varia tipicamente da -20°C a +50°C, indica la robustezza del dispositivo in diverse condizioni ambientali. Il design che include separazione protettiva tra bobina e contatti, e l'uso di materiali resistenti come l'AgSnO2, contribuiscono a prevenire guasti catastrofici e a garantire un funzionamento sicuro anche in presenza di carichi impegnativi o in ambienti industriali gravosi.

Confronto con Soluzioni Alternative

Rispetto ai relè elettromeccanici tradizionali, i contattori modulari offrono spesso una maggiore capacità di corrente e una durata operativa superiore, specialmente in applicazioni che richiedono commutazioni frequenti. La loro dimensione compatta e la possibilità di montaggio su guida DIN li rendono più pratici e meno ingombranti nei quadri elettrici rispetto a soluzioni più vecchie.

I relè ad impulsi elettronici, come il Tipo 13.91, rappresentano un'evoluzione tecnologica che combina efficienza energetica, silenziosità e funzionalità avanzate come la temporizzazione e il riconoscimento automatico dei cablaggi. Questi dispositivi sono ideali per sistemi di automazione domestica e building automation, dove la precisione e l'efficienza sono cruciali.

Per applicazioni che richiedono un controllo radio o wireless, soluzioni come l'attuatore radio Bliss 13.21.8.230.S000 offrono un'alternativa flessibile ai cablaggi tradizionali, semplificando l'installazione e consentendo il controllo remoto tramite smartphone o altri dispositivi intelligenti.

Considerazioni per la Selezione

La scelta del contattore modulare bipolare Finder appropriato dipende da una serie di fattori critici:

• Tensione e Corrente di Carico: È fondamentale selezionare un contattore con una tensione di contatto e una corrente nominale (Ie) superiori ai requisiti del carico da controllare.
• Tipo di Carico: Carichi resistivi, induttivi o motori richiedono materiali dei contatti e capacità di interruzione differenti. I contatti in AgSnO2 sono particolarmente indicati per carichi con alte correnti di picco.
• Tensione di Alimentazione della Bobina: La tensione della bobina (Uc) deve corrispondere alla tensione disponibile nel circuito di comando.
• Configurazione dei Contatti: La scelta tra contatti NO, NC o una combinazione dipende dalla logica di controllo desiderata.
• Funzionalità Aggiuntive: La necessità di selettori manuali, contatti ausiliari, o integrazione con sistemi di automazione (radio, bus) influenzerà la scelta del modello specifico.
• Ambiente Operativo: La temperatura ambiente e le condizioni di installazione (es. vibrazioni) devono essere considerate per garantire un funzionamento affidabile nel tempo.

La serie 22 di Finder, con la sua ampia gamma di opzioni, permette di soddisfare queste diverse esigenze, offrendo soluzioni affidabili e performanti per una vasta platea di applicazioni elettriche. La disponibilità di diverse configurazioni e specifiche tecniche, come dimostrato dai modelli 22.32.0.230.4540 e 22.32.0.012.4420, sottolinea l'impegno di Finder nel fornire prodotti modulari adatti a ogni scenario.
