Gli interruttori sono componenti elettrici onnipresenti nella nostra vita quotidiana, essenziali per il controllo di luci e numerosi altri dispositivi. Sebbene spesso dati per scontati, la loro corretta comprensione è cruciale per garantire la sicurezza e l'efficienza degli impianti elettrici. Tra le varie tipologie, gli interruttori unipolari e bipolari rappresentano due categorie fondamentali, ciascuna con caratteristiche e applicazioni specifiche. Comprendere la differenza tra interruttore unipolare e bipolare significa addentrarsi nelle peculiarità del cablaggio e della gestione del flusso di corrente, aspetti che influiscono direttamente sulla sicurezza e sulle prestazioni dei circuiti.
La Struttura e la Funzione dell'Interruttore Unipolare
L'interruttore unipolare è un dispositivo di comando progettato per gestire un singolo polo del collegamento elettrico. La sua struttura si caratterizza per la presenza di due morsetti, la cui funzione è quella di aprire e chiudere il contatto della fase. In parole semplici, un interruttore unipolare interrompe o consente il flusso di corrente su un solo filo o conduttore, tipicamente il conduttore di fase.
Questo tipo di interruttore viene prevalentemente impiegato per comandare i punti luce, come lampadine a LED, lampadine a neon, faretti e lampadari, in ambienti domestici e commerciali dove la maggior parte dei circuiti è monofase. L'installazione di un interruttore unipolare è generalmente semplice: il cavo di fase viene inserito in uno dei morsetti posteriori. La sua funzione primaria è quella di accendere o spegnere un dispositivo, offrendo un livello di sicurezza adeguato per applicazioni residenziali e leggere. I contatti di questi interruttori sono comunemente da 10 A.
La configurazione di un circuito con un interruttore unipolare prevede che il conduttore neutro rimanga sempre collegato, poiché l'interruzione avviene unicamente sul conduttore di fase. Questo lo rende uno strumento ideale per proteggere i circuiti da sovraccarichi e cortocircuiti, sebbene non offra lo stesso livello di isolamento completo di un interruttore bipolare.
L'Interruttore Bipolare: Sicurezza e Gestione Completa del Flusso
A differenza dell'interruttore unipolare, l'interruttore bipolare è un dispositivo di commutazione che interrompe contemporaneamente il flusso di corrente in entrambi i fili o conduttori: la fase e il neutro. Questa capacità di gestire entrambi i poli del circuito conferisce un livello di sicurezza superiore, rendendolo particolarmente adatto per apparecchiature che richiedono una maggiore protezione.
La struttura di un interruttore bipolare si differenzia da quella unipolare per il numero di morsetti: mentre l'unipolare ne ha due, il bipolare ne possiede quattro. Questa configurazione consente di scollegare completamente l'utilizzatore dalla rete elettrica, garantendo un'interruzione totale del flusso di corrente. L'interruttore bipolare viene spesso indicato da due simboli "I/O", che segnalano la posizione di accensione e spegnimento.
Grazie alla sua capacità di interrompere sia la fase che il neutro, l'interruttore bipolare è la scelta privilegiata per elettrodomestici di uso domestico con un carico di corrente elettrica particolarmente pesante, come piani cottura, lavatrici, forni, lavastoviglie e refrigeratori. In questi casi, il dispositivo apre e chiude simultaneamente entrambi i poli, disconnettendo completamente l'apparecchio dalla rete. Questa completa disconnessione rende più sicuri gli interventi di manutenzione ordinaria e straordinaria sugli elettrodomestici a cui è applicato, eliminando i rischi associati alla presenza di corrente residua. I contatti degli interruttori bipolari sono tipicamente da 16 A, a testimonianza della loro capacità di gestire carichi più elevati.
Differenze Strutturali e Applicative: Un Confronto Dettagliato
La differenza sostanziale tra un interruttore unipolare e uno bipolare risiede nel numero di poli che sono in grado di interrompere. L'unipolare agisce su un solo polo (la fase), mentre il bipolare agisce su entrambi (fase e neutro). Questa diversità di configurazione si traduce in una differenza nella destinazione d'uso.
L'interruttore unipolare è ideale per l'illuminazione e dispositivi a basso carico, dove l'interruzione della sola fase è sufficiente a garantire il funzionamento e un livello di sicurezza standard. L'interruttore bipolare, invece, è indispensabile per apparecchiature che richiedono un isolamento completo dalla rete elettrica, specialmente quelle con consumi elevati o con particolari requisiti di sicurezza.
La configurazione del circuito è un altro elemento distintivo. Nei circuiti con interruttori bipolari, sia il conduttore di fase che il conduttore neutro vengono gestiti, permettendo un'interruzione completa. Nei circuiti con interruttori unipolari, il neutro rimane sempre collegato. Questa differenza è fondamentale nella scelta dell'interruttore più adatto, poiché influisce direttamente sulla funzionalità e sulla sicurezza complessiva del sistema.
È importante notare che questa diversità di applicazione si riflette anche nel prezzo: un componente bipolare tende ad avere un costo leggermente superiore rispetto a un unipolare, anche se il prezzo finale può variare in base agli accessori specifici richiesti per il tasto e la copertura.
Cablaggio: Una Procedura Fondamentale
Il cablaggio corretto è un passaggio cruciale per garantire il funzionamento ottimale e sicuro di qualsiasi interruttore.

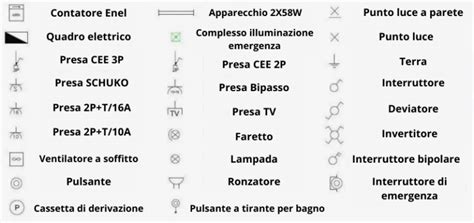

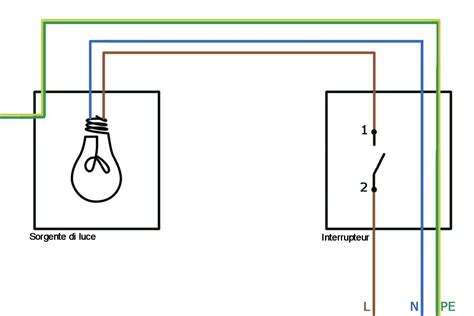

Per il cablaggio di un interruttore unipolare, si procede interrompendo, attraverso i suoi due morsetti, il cavo di fase che trasporta la corrente.
Analogamente, il cablaggio di un interruttore bipolare consiste nell'inserimento del cavo di fase e del cavo neutro nei rispettivi morsetti. In genere, fase e neutro vengono collegati nella parte superiore dell'interruttore; dai morsetti in uscita verranno poi collegati dei cavi che condurranno alla fonte di utilizzo, direttamente o tramite una presa elettrica. Questa procedura deve sempre basarsi su un preciso schema elettrico.
Lo schema elettrico interruttore bipolare, in particolare, stabilisce le indicazioni da seguire per collegare il comando all'impianto elettrico in estrema sicurezza e per attivarne il corretto funzionamento. È fondamentale ricordare di interrompere sempre la corrente del circuito prima di iniziare qualsiasi operazione di cablaggio.
Deviazione e Commutazione: Altre Tipologie di Comando
Oltre agli interruttori unipolari e bipolari, esistono altre tipologie di comando che meritano attenzione per comprendere appieno il panorama dei dispositivi elettrici.
Il deviatore rientra anch'esso nelle tipologie di comando. La sua funzione principale è quella di aprire un flusso di corrente e chiuderne un altro in contemporanea, convogliando la corrente in un cavo adiacente. La sua struttura presenta solitamente 3 morsetti nella versione unipolare e 6 morsetti nella versione bipolare. Il deviatore bipolare è utilizzato per deviare due linee di corrente su un'altra coppia di linee, trovando applicazione sia in elettrodomestici che in impianti elettrici domestici e industriali.
Il commutatore bipolare è un'ulteriore variante di comando. Si tratta di un ingresso posizionato tra due circuiti, in grado di aprirli e chiuderli o mantenerli entrambi aperti, grazie a una posizione di arresto. Il suo compito è modificare lo stato di funzionamento di una specifica apparecchiatura. Esistono diverse varianti di commutatori, tra cui il commutatore bipolare momentaneo, il commutatore a slitta e il commutatore rotativo.
DEVIATORE ELETTRICO collegamento
Caratteristiche Aggiuntive e Personalizzazione
Sul mercato sono disponibili diverse varianti di interruttori che rispondono a esigenze estetiche e funzionali specifiche. Ad esempio, l'interruttore a bilanciere bipolare è un dispositivo da pannello composto da un tasto che, una volta premuto, rimane fisso in posizione fino a un nuovo comando. L'interruttore bipolare assiale, invece, ritorna sempre nella sua posizione iniziale quando premuto. Queste differenze, pur non incidendo sul funzionamento, rappresentano caratteristiche estetiche di preferenza.
I tasti degli interruttori possono riportare marcature standard come "0/I" per indicare le posizioni di interruzione e attivazione del flusso di corrente. Per soddisfare esigenze specifiche, è possibile personalizzare i dispositivi di comando attraverso serigrafie standard o custom. La stampa serigrafica può essere di colore bianco o nero, in base al colore della lente scelta per il tasto.
Per aumentare il grado di protezione del tasto da fronte pannello, è possibile aggiungere guaine di protezione specifiche contro acqua o altre sostanze, rendendo i componenti impermeabili (IP65). Queste protezioni sono disponibili in PVC per diverse misure di componenti e possono essere assemblate direttamente sull'interruttore o fornite separatamente.
L'Importanza di una Scelta Consapevole
La scelta tra un interruttore unipolare e uno bipolare non è una mera questione tecnica, ma incide direttamente sulla sicurezza, sull'efficienza e sulla durata degli impianti elettrici e degli apparecchi collegati. L'interruttore unipolare offre una soluzione pratica ed economica per il controllo dell'illuminazione e di dispositivi a basso impatto energetico. L'interruttore bipolare, con la sua capacità di interrompere contemporaneamente fase e neutro, garantisce un livello di sicurezza superiore, indispensabile per elettrodomestici di grande potenza e per applicazioni dove l'isolamento completo è un requisito fondamentale. Comprendere queste differenze è il primo passo verso una gestione consapevole e sicura dell'energia elettrica.
