La corretta selezione e installazione di un interruttore bipolare per uno scaldabagno elettrico sono passaggi cruciali per garantire la sicurezza, l'efficienza e la longevità dell'apparecchio. Questo articolo esplora in dettaglio le caratteristiche tecniche, i requisiti normativi e le considerazioni pratiche per la scelta dell'interruttore bipolare appropriato, con particolare attenzione agli scaldabagni da 4500 watt.
Comprendere l'Interruttore Bipolare: Funzione e Struttura

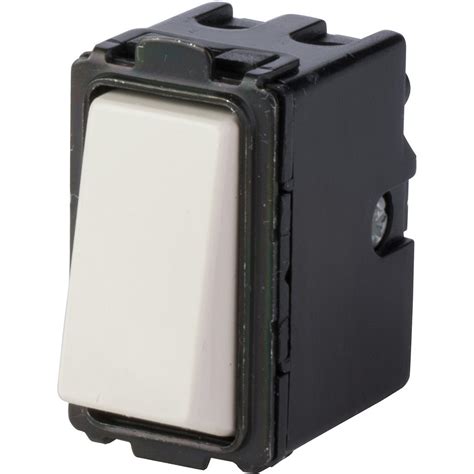

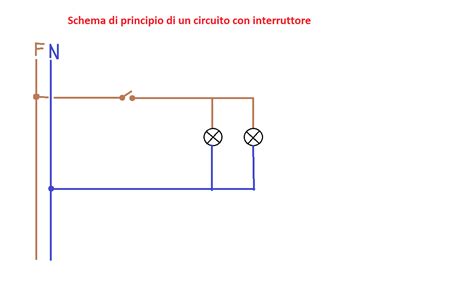

Un interruttore bipolare è un dispositivo di comando elettrico progettato per interrompere simultaneamente il flusso di corrente attraverso due conduttori attivi, comunemente noti come "fase" e "neutro" in un circuito a 240 volt. A differenza di un interruttore unipolare, che controlla un solo conduttore (tipicamente la fase in un circuito a 120 volt), l'interruttore bipolare offre un livello di sicurezza superiore disconnettendo completamente l'apparecchio dalla rete elettrica.
La denominazione "bipolare" deriva dalla sua capacità di agire su entrambi i poli del circuito. Questa caratteristica è fondamentale per gli apparecchi che operano a tensioni più elevate e assorbono correnti significative, come gli scaldabagni elettrici. Fisicamente, un interruttore bipolare è più largo di un interruttore unipolare, occupando due slot nel quadro elettrico, ed è generalmente progettato per gestire amperaggi più elevati.
I simboli "0" e "1" presenti sull'interruttore bipolare indicano chiaramente lo stato di aperto (0, interruzione del flusso di corrente) e chiuso (1, passaggio della corrente). La sua struttura interna prevede un doppio set di contatti metallici, azionati simultaneamente da un unico meccanismo di leva o pulsante, garantendo che entrambi i conduttori vengano interrotti in caso di sovraccarico, cortocircuito o intervento manuale.
Perché uno Scaldabagno Elettrico Richiede un Interruttore Bipolare?
Gli scaldabagni elettrici, specialmente quelli ad alta potenza come i modelli da 4500 watt, sono considerati carichi ad alto assorbimento. Per funzionare correttamente, questi apparecchi necessitano di una tensione di 240 volt, che viene fornita attraverso due conduttori attivi sfasati. Un interruttore unipolare, progettato per circuiti a 120 volt, non è in grado di gestire in sicurezza questa configurazione.
L'utilizzo di un interruttore unipolare per uno scaldabagno da 240 volt comporterebbe un rischio elevato di sovraccarico del circuito, surriscaldamento dei cavi e potenziali incendi. L'interruttore bipolare, invece, è specificamente progettato per scollegare simultaneamente entrambe le linee sotto tensione, assicurando un'interruzione totale e sicura dell'alimentazione. Questo è essenziale per prevenire pericoli come la "tensione fantasma", ovvero la presenza di corrente residua in un conduttore che potrebbe causare scosse elettriche durante la manutenzione.
Calcolo e Dimensionamento Corretto dell'Interruttore
La scelta dell'interruttore bipolare adeguato per uno scaldabagno da 4500 watt a 240 volt richiede un calcolo preciso dell'assorbimento di corrente e l'applicazione dei margini di sicurezza prescritti dalle normative.
Calcolo dell'Assorbimento di Corrente: La corrente assorbita da un apparecchio elettrico si calcola dividendo la potenza (in watt) per la tensione (in volt).
- Potenza: 4500 W
- Tensione: 240 V
- Corrente = Potenza / Tensione = 4500 W / 240 V = 18.75 Ampere (A)
Applicazione dei Margini di Sicurezza (National Electrical Code - NEC): Il National Electrical Code (NEC) e normative simili richiedono che gli interruttori automatici che proteggono carichi continui (carichi che funzionano per tre ore o più, come uno scaldabagno) siano dimensionati al 125% del carico continuo. Questo requisito previene il surriscaldamento dell'interruttore e dei cavi, garantendo un funzionamento sicuro e affidabile nel tempo.
- Corrente di carico continuo: 18.75 A
- Dimensionamento minimo interruttore = Corrente di carico continuo * 1.25 = 18.75 A * 1.25 = 23.44 A
Selezione dell'Interruttore: Sulla base del calcolo di 23.44 A, è necessario selezionare un interruttore bipolare con un amperaggio nominale immediatamente superiore. Gli interruttori sono disponibili in valori standard (ad esempio, 10 A, 15 A, 20 A, 25 A, 30 A). Pertanto, per uno scaldabagno da 4500 W a 240 V, l'interruttore bipolare più appropriato è un modello da 30 Ampere.
È importante notare che l'utilizzo di un interruttore con una corrente nominale inferiore, ad esempio un 20 A, causerebbe frequenti scatti dell'interruttore in condizioni di normale funzionamento, interrompendo la fornitura di acqua calda e riducendo l'efficienza del sistema.
Cablaggio e Sezione dei Conduttori
La sicurezza e l'efficienza di un impianto elettrico dipendono non solo dalla corretta scelta dell'interruttore, ma anche dalla compatibilità del cablaggio. Il NEC e le normative elettriche specificano il calibro minimo dei fili di rame da utilizzare in base all'amperaggio dell'interruttore.
Per un interruttore bipolare da 30 A, come quello raccomandato per uno scaldabagno da 4500 W, è necessario utilizzare un filo di rame con una sezione adeguata. Le normative elettriche indicano che per un circuito da 30 A è richiesto un filo di rame da 10 AWG (American Wire Gauge). Questo calibro di filo è in grado di gestire in modo sicuro la corrente senza surriscaldarsi, mantenendo un'elevata conduttività e garantendo la conformità alle normative elettriche vigenti.
L'utilizzo di un filo di calibro inferiore (ad esempio, 12 AWG o 14 AWG) per un circuito da 30 A potrebbe portare a un surriscaldamento pericoloso, danni all'isolamento del cavo e un aumentato rischio di incendio. Al contrario, un filo di sezione eccessiva, pur essendo sicuro, non è necessario e potrebbe comportare costi maggiori.
Compatibilità del Quadro Elettrico e Normative Locali

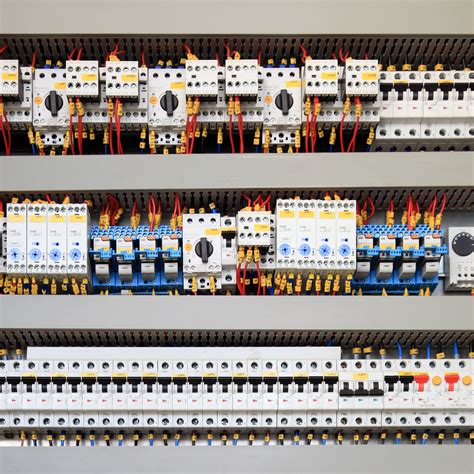

La scelta dell'interruttore bipolare non si limita alla sua capacità di corrente. È fondamentale che l'interruttore sia compatibile con il quadro elettrico esistente. Marche diverse di quadri elettrici (come Square D, Siemens, Eaton, ecc.) utilizzano interruttori progettati per adattarsi specificamente ai loro sistemi. L'utilizzo di un interruttore non compatibile può portare a un montaggio errato, a un contatto elettrico insufficiente e a prestazioni di sgancio inaffidabili, compromettendo la sicurezza.
Inoltre, sebbene le linee guida generali del NEC forniscano un quadro di riferimento solido, è sempre consigliabile consultare le normative elettriche locali e il manuale di installazione dello scaldabagno. Alcune autorità locali o specifiche istruzioni del produttore potrebbero imporre requisiti leggermente diversi o aggiuntivi per garantire la massima sicurezza.
Considerazioni sulla Sicurezza e Prevenzione dei Rischi
La gestione sicura ed efficiente dell'alimentazione è una priorità assoluta in tutte le applicazioni elettriche, specialmente quelle che comportano carichi elevati come il riscaldamento dell'acqua. Come sottolineato da esperti nel settore, la scelta dell'interruttore appropriato è fondamentale per mantenere la sicurezza elettrica e garantire un funzionamento ininterrotto. L'aderenza alle linee guida normative sul dimensionamento e sulla corretta sezione dei cavi previene pericoli come surriscaldamento e incendi elettrici.
Interruttori Differenziali (RCD/GFCI)
In alcune situazioni, potrebbe essere necessario considerare l'uso di un interruttore differenziale bipolare (Residual Current Device - RCD, o Ground Fault Circuit Interrupter - GFCI). Questi dispositivi offrono un ulteriore livello di protezione rilevando le correnti di dispersione verso terra e interrompendo rapidamente il circuito per prevenire scosse elettriche. Sebbene uno scaldabagno da 4500 W generalmente richieda un interruttore magnetotermico bipolare standard da 30 A, in aree particolarmente umide o dove le normative locali lo richiedono (come bagni o prossimità di piscine), un interruttore differenziale bipolare potrebbe essere la scelta più sicura. Tuttavia, è importante notare che gli RCD hanno una corrente nominale che deve essere adeguata al carico, e un interruttore differenziale con una corrente nominale troppo bassa (es. 20 A) potrebbe scattare inutilmente.
Interruttori Bipolari: Scenari di Utilizzo e Differenze con gli Unipolari
Gli interruttori bipolari sono impiegati in una varietà di applicazioni che vanno oltre gli scaldabagni elettrici:
- Apparecchi ad Alto Consumo a 240V: Condizionatori d'aria centralizzati, forni elettrici, asciugatrici, pompe di calore, e grandi elettrodomestici in generale.
- Apparecchiature Commerciali e Industriali: Saldatrici, macchinari industriali, grandi compressori d'aria, attrezzature da cucina professionali.
- Caldaie: Le normative spesso richiedono l'uso di interruttori bipolari per le caldaie per garantire la massima sicurezza durante la manutenzione.
- Sistemi Critici: Dove è fondamentale garantire una disconnessione totale per evitare rischi.
La differenza fondamentale rispetto agli interruttori unipolari risiede nella tensione gestita (120V vs 240V) e nel numero di conduttori controllati (uno vs due). L'uso improprio di uno o dell'altro può portare a malfunzionamenti o pericoli.
Considerazioni Finali e Raccomandazioni
La scelta e l'installazione di un interruttore bipolare per uno scaldabagno elettrico da 4500 watt sono operazioni che richiedono precisione tecnica e conformità alle normative. Un interruttore bipolare da 30 A, abbinato a un filo di rame da 10 AWG e compatibile con il quadro elettrico, rappresenta la soluzione ottimale per bilanciare sicurezza e affidabilità operativa.
È sempre consigliabile affidarsi a un elettricista qualificato per l'installazione di questi componenti. Un cablaggio errato, un amperaggio non corrispondente o l'uso di componenti non compatibili possono invalidare le garanzie, danneggiare l'apparecchio e, soprattutto, creare seri rischi per la sicurezza. Un professionista può verificare la corretta dimensione e tipo di interruttore, assicurarsi che il quadro elettrico abbia la capacità necessaria e collegare il circuito a norma, garantendo la conformità alle ispezioni e la sicurezza dell'impianto.
