Il Diagramma Psicrometrico Estivo: Una Guida Essenziale per il Comfort e la Qualità dell'Aria

La comprensione delle intricate proprietà dell'aria umida è fondamentale per garantire ambienti interni salubri e confortevoli. Al centro di questa comprensione si trova la psicrometria, la scienza che studia le caratteristiche termodinamiche dell'aria umida e il suo impatto su persone e materiali. Uno strumento indispensabile in questo campo è il diagramma psicrometrico, un grafico che visualizza le complesse interrelazioni tra le varie proprietà dell'aria e del vapore acqueo in essa contenuto. Questo articolo esplorerà in dettaglio il diagramma psicrometrico, con un'enfasi particolare sulle sue applicazioni e interpretazioni nel contesto estivo, fornendo una guida completa per ingegneri HVAC, progettisti edili e chiunque sia interessato al controllo ambientale.

Cos'è la Psicrometria e il Diagramma Psicrometrico?

La psicrometria è una branca della fisica che si dedica allo studio delle proprietà termodinamiche dell'aria umida. L'aria che respiriamo, infatti, non è pura, ma una miscela di gas secchi e vapore acqueo. Le sue caratteristiche variano continuamente a seconda di fattori come la temperatura e la pressione. Il diagramma psicrometrico è una rappresentazione grafica di queste proprietà, consentendo di visualizzare e analizzare le trasformazioni dell'aria umida in modo efficiente.

Il diagramma si basa su diverse equazioni che descrivono le relazioni tra le variabili chiave dell'aria umida. Comprendere queste variabili è il primo passo per padroneggiare lo strumento. Le quattro grandezze principali che si possono individuare a colpo d'occhio sono:

• Temperatura di bulbo secco (Tbs): Rappresenta la temperatura effettiva dell'aria, misurata con un normale termometro. Viene solitamente indicata sull'asse orizzontale (ascisse) ed espressa in gradi Celsius (°C).
• Umidità Assoluta (x): Indica la massa di vapore acqueo contenuta in un chilogrammo di aria secca. È rappresentata sull'asse verticale (ordinate) ed espressa in grammi d'acqua per chilogrammo d'aria secca (g/kga).
• Umidità Relativa (UR): È il rapporto tra la quantità di vapore acqueo effettivamente presente nell'aria a una data temperatura e la quantità massima che l'aria potrebbe contenere a quella stessa temperatura (condizione di saturazione). Viene espressa in percentuale (%) e rappresentata da curve che si estendono verso l'alto e verso destra, diminuendo di valore allontanandosi dalla linea di saturazione al 100%.
• Entalpia (h): Rappresenta il calore totale contenuto nell'aria umida per unità di massa. È una misura dell'energia interna della miscela aria-vapore ed è solitamente espressa in kilojoule per chilogrammo (kJ/Kg) o kilocalorie per chilogrammo (Kcal/Kg). L'entalpia è rappresentata da linee inclinate che attraversano il diagramma.

Esistono diverse tipologie di diagrammi psicrometrici, tra cui il diagramma di Mollier, il diagramma di Carrier e il diagramma ASHRAE. Il diagramma di Carrier è particolarmente diffuso nelle applicazioni HVAC (riscaldamento, ventilazione e condizionamento dell'aria) e nella meteorologia.

Le Grandezze Fondamentali dell'Aria Umida

Per un'analisi approfondita, è essenziale definire con precisione le grandezze che compongono l'aria umida e che vengono rappresentate nel diagramma psicrometrico.

Aria Secca e Aria Umida: Una Distinzione Cruciale

L'aria secca è una miscela di gas in cui non è presente vapore acqueo. La sua composizione tipica include azoto (circa 78%), ossigeno (circa 21%), argon (circa 0.9%) e tracce di altri gas. L'aria umida, invece, è costituita da aria secca e vapore acqueo. Ai fini pratici e matematici, entrambi i componenti vengono spesso considerati "gas perfetti", una semplificazione che si avvicina ragionevolmente alla realtà.

È importante notare una sottile ma significativa differenza tra l'aria umida e l'aria atmosferica. Mentre entrambe sono miscele di aria e vapore acqueo, l'aria atmosferica contiene anche una varietà di inquinanti, come polveri sottili, Composti Organici Volatili (COV), ossidi di zolfo (SOx) e ossidi di azoto (NOx). Questi "ingredienti" aggiuntivi devono essere presi in considerazione nella progettazione di impianti HVAC, poiché possono influenzare le prestazioni e la durata dei sistemi.

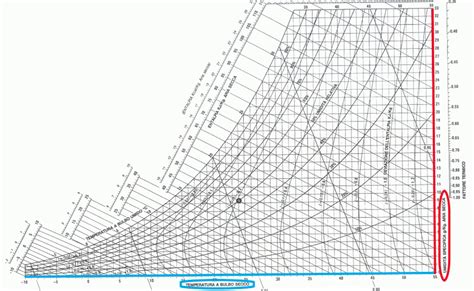

Temperature Chiave sul Diagramma

Oltre alla temperatura a bulbo secco, il diagramma psicrometrico ci permette di identificare altre temperature cruciali per comprendere lo stato dell'aria:

• Temperatura a bulbo bagnato (Twb) o Umido: Questa temperatura si ottiene facendo evaporare acqua nell'aria fino al raggiungimento della saturazione adiabatica al 100%. Viene misurata con un termometro il cui bulbo è ricoperto da un tessuto inumidito. Sul diagramma, le linee di temperatura a bulbo umido sono inclinate e parallele alle linee di entalpia.
• Temperatura del punto di rugiada (Tdp): È la temperatura alla quale l'aria, raffreddandosi a pressione costante, raggiunge la saturazione e inizia a condensare. Sul diagramma, è rappresentata da una linea quasi verticale che interseca la curva di saturazione al 100%. Il punto di rugiada è un indicatore critico del potenziale di condensa in un sistema.

Umidità Assoluta vs. Umidità Relativa

• Umidità Assoluta (x): Come accennato, misura la massa di vapore acqueo per unità di massa di aria secca. La sua formula di calcolo, basata sulla pressione parziale del vapore (Pv) e sulla pressione totale della miscela (Pm), è la seguente:$x = 0.622 \frac{Pv}{Pm - Pv}$Dove:$Pv$ = pressione parziale del vapore acqueo$P_m$ = pressione atmosferica (pressione della miscela aria + vapore)

• Umidità Relativa (UR o $\phi$): Rappresenta il rapporto tra la pressione parziale del vapore acqueo presente nell'aria e la pressione del vapore saturo alla stessa temperatura. È un indicatore della "pienezza" dell'aria di vapore e si calcola come:$\phi = \frac{Pv}{P{s}}$Dove:$Ps$ = pressione del vapore saturo alla temperatura considerata.L'umidità relativa è anche legata all'umidità assoluta dalla seguente formula:$x = 0.622 \frac{\phi \cdot Ps}{Pm - \phi \cdot Ps}$

L'Entalpia: Misura dell'Energia Termica

L'entalpia (H) quantifica l'energia totale contenuta nell'aria umida per unità di peso. La sua formula per le applicazioni che coinvolgono l'aria umida è:$H = 1.006 \cdot T + x \cdot (2501 + 1.805 \cdot T)$Dove:$T$ = temperatura in °C$x$ = umidità assoluta in Kg vapore / Kg aria secca

Applicazioni Estive del Diagramma Psicrometrico

Il diagramma psicrometrico è uno strumento fondamentale per la progettazione e la gestione dei sistemi HVAC, specialmente durante i mesi estivi, quando la rimozione di calore e umidità è prioritaria.

Il Comfort Estivo: Temperatura e Umidità Ideali

Le condizioni ottimali di comfort dipendono dal tipo di ambiente e dall'attività svolta. In estate, la temperatura di riferimento per gli ambienti interni si aggira intorno ai 25°C. Tuttavia, è cruciale che la differenza tra la temperatura interna ed esterna non superi i 7-8°C, soprattutto negli ambienti di passaggio, per evitare shock termici. Per ambienti di lunga permanenza, si possono accettare differenze maggiori. L'umidità relativa ideale in estate si colloca generalmente tra il 40% e il 60%.

Analisi dei Processi HVAC Estivi

Consideriamo un sistema di condizionamento estivo che preleva aria dall'esterno (punto E) e la tratta per renderla idonea all'ambiente interno (punto I).

1. Prelevamento Aria Esterna (Punto E): Le condizioni dell'aria esterna (temperatura e umidità relativa) vengono identificate sul diagramma. Queste sono variabili cruciali per determinare il carico termico e igrometrico da gestire.

2. Raffreddamento e Deumidificazione (Batteria Fredda - BF): L'aria esterna viene raffreddata in una batteria fredda. Durante questo processo, la temperatura diminuisce e, se l'aria raggiunge o scende al di sotto del suo punto di rugiada, avviene la condensazione, rimuovendo umidità. Questo processo è rappresentato sul diagramma da una linea che scende lungo una curva di raffreddamento e deumidificazione, portando l'aria da un punto E a un punto D, che si trova sulla curva di saturazione e ha la stessa umidità assoluta del punto I desiderato. La potenza frigorifera richiesta è proporzionale alla variazione di entalpia tra E e D.

   Simulazione di condensazione con aria umida in un sistema HVAC

3. Trattamento dell'Aria (per raggiungere il Punto I): L'obiettivo è raggiungere le condizioni desiderate all'interno dell'ambiente (punto I). A seconda del processo di trattamento, l'aria potrebbe subire ulteriori modifiche.

   • Miscelazione Aria Esterna e Interna: Per ottimizzare l'efficienza energetica, è comune miscelare una parte dell'aria esterna con aria ripresa dall'ambiente interno. L'aria interna, essendo più fresca, riduce il carico termico da trattare. Il punto di miscela (M) si troverà sul segmento che congiunge il punto di prelevamento esterno (E) e il punto interno desiderato (I). Il ricircolo è limitato dalla necessità di mantenere un adeguato ricambio d'aria per la salubrità (diluizione di CO2 e altri inquinanti).

   • Determinazione della Retta di Immissione: Il carico termico sensibile ($Qs$) e il carico igrometrico ($Qi$) sono positivi in estate, indicando che l'aria immessa deve rimuovere sia calore che umidità. La pendenza della retta di immissione sul diagramma psicrometrico, che rappresenta il rapporto tra la variazione di entalpia ($\Delta h$) e la variazione di umidità assoluta ($\Delta x$), è fondamentale. Per carichi estivi, questa pendenza è generalmente superiore a 2.5.

   • Scelta del Punto di Immissione (I): La scelta del punto di immissione (I) sulla retta di immissione è un compromesso tra l'efficienza energetica e la portata d'aria. Avvicinarsi troppo al punto A (condizioni interne) riduce le variazioni di entalpia e umidità, aumentando la portata d'aria necessaria e le dimensioni delle condutture. Allontanarsi eccessivamente da A può portare a temperature interne troppo basse. Si cerca quindi un punto I che minimizzi la portata d'aria senza compromettere il comfort, generalmente con una temperatura leggermente inferiore a quella ambiente (es. 17°C) e un'umidità assoluta adeguata.

4. Immissione nell'Ambiente: L'aria trattata viene immessa nell'ambiente interno, dove assorbe il carico termico sensibile e igrometrico generato dagli occupanti, dalle apparecchiature e dall'irraggiamento solare.

Esempio di Lettura sul Diagramma

Supponiamo di dover analizzare una situazione estiva. L'aria esterna si trova a 30°C di temperatura a bulbo secco e 60% di umidità relativa (punto E). L'ambiente interno desiderato è a 25°C e 50% di umidità relativa (punto I).

1. Individuare il punto E sul diagramma psicrometrico corrispondente a 30°C Tbs e 60% UR.
2. Individuare il punto I sul diagramma corrispondente a 25°C Tbs e 50% UR.
3. Determinare la pendenza della retta che congiunge E e I. Questa pendenza indicherà il tipo di trattamento necessario.
4. Simulare il processo di raffreddamento e deumidificazione in una batteria fredda per portare l'aria da E a un punto D sulla curva di saturazione, con la stessa umidità assoluta del punto I.
5. Analizzare le variazioni di entalpia e umidità assoluta per calcolare la potenza frigorifera necessaria e la portata d'aria.

Vantaggi della Padronanza del Diagramma Psicrometrico

La capacità di leggere e interpretare correttamente un diagramma psicrometrico offre numerosi vantaggi:

• Migliore Comprensione delle Proprietà dell'Aria: Permette di visualizzare e comprendere le complesse interazioni tra temperatura, umidità, entalpia e altre variabili.
• Progettazione Efficace dei Sistemi HVAC: Consente di dimensionare correttamente i componenti dei sistemi, ottimizzare i processi di trattamento dell'aria e garantire il comfort e la salubrità degli ambienti.
• Efficienza Energetica: Aiuta a identificare le strategie più efficienti per il riscaldamento, il raffreddamento e la deumidificazione, riducendo i consumi energetici.
• Risoluzione dei Problemi: Facilita la diagnosi di problemi relativi al comfort, alla qualità dell'aria o al funzionamento dei sistemi HVAC.
• Comunicazione Tecnica: Fornisce un linguaggio comune e una rappresentazione visiva chiara per discutere le condizioni dell'aria e i processi di trattamento.

Investire tempo nella comprensione del diagramma psicrometrico è un investimento prezioso per chiunque operi nei settori dell'ingegneria HVAC, della progettazione edilizia o delle scienze ambientali. La sua padronanza si traduce in decisioni più informate, prestazioni migliorate e ambienti interni più sani e confortevoli.
