Analisi Termica dei Contatti in Ansys: Gestione Avanzata del Trasferimento di Calore

Il trasferimento di calore è un aspetto critico in numerosi settori industriali, dall’automotive all’aerospaziale, dall’elettronica all’edilizia. Una gestione termica efficace consente di migliorare l’efficienza dei prodotti, ridurre i consumi energetici e prevenire guasti dovuti a surriscaldamento. In questo contesto, il software Ansys Mechanical si rivela uno strumento potente per eseguire analisi termiche accurate, prevedendo il comportamento termico di materiali, componenti e strutture, riducendo così tempi e costi di sviluppo. Un aspetto fondamentale di queste analisi, specialmente in sistemi complessi composti da molteplici componenti, riguarda la corretta gestione dei contatti tra le diverse parti e il relativo trasferimento di calore conduttivo.

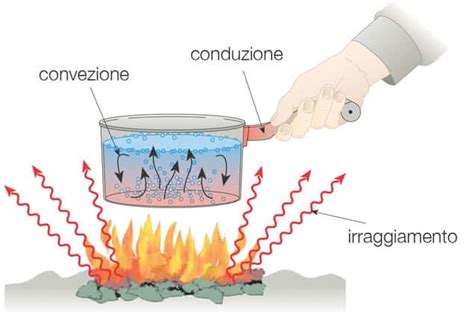

Rappresentazione schematica del trasferimento di calore tra due superfici in contatto

Creazione e Gestione dei Contatti in Ansys Mechanical

Ansys Mechanical consente di creare contatti tra riferimenti all'interno di un modello in modo manuale o automatico. Questi contatti possono essere definiti tra superfici, spigoli e vertici. Per uno studio termico, è essenziale configurare un comportamento di contatto termico adeguato per tenere conto del trasferimento di calore conduttivo tra le superfici in contatto.

Rilevamento Automatico dei Contatti

Quando si crea un nuovo studio di simulazione, la casella di controllo "Usa rilevamento automatico contatti" è selezionata per impostazione predefinita. Questo processo rileva automaticamente tutte le superfici tra corpi solidi che si trovano entro una distanza predefinita. I contatti rilevati in questo modo vengono assegnati automaticamente con un comportamento di contatto "Vincolato" (Bonded) e sono visibili nell'albero di simulazione sotto il nodo "Contatti" e il suo sottodo "Vincolato". È possibile modificare o rimuovere questi contatti secondo necessità.

È importante notare che i contatti interni, ovvero quelli all'interno dello stesso corpo, componente, o su una superficie curva su se stessa, non vengono rilevati con questo metodo. Inoltre, questa funzionalità non è disponibile per modelli a corpo singolo.

Per attivare il rilevamento automatico dei contatti in uno studio di simulazione attivo:

  1. Accedere alla funzione tramite il percorso specificato nel software. Verrà visualizzata la finestra "Rileva automaticamente contatti".
  2. Selezionare i componenti o i corpi solidi desiderati nel modello. Le selezioni appariranno nel raccoglitore "Riferimenti".
  3. La casella "Tolleranza" mostra un valore predefinito calcolato in base alla geometria del modello. Questo valore può essere modificato per specificare la distanza entro la quale si desidera rilevare i contatti. È possibile ripristinare il valore predefinito facendo clic sull'apposito pulsante.
  4. Selezionare una delle seguenti opzioni per il "Comportamento contatto":
    • Legato (Bonded): Impedisce separazioni o scorrimenti tra i riferimenti in contatto. Questi contatti presentano zero gradi di libertà tra i componenti che si interfacciano e sono assimilabili a componenti incollati. Non si separano durante lo studio di simulazione e consentono una soluzione lineare, poiché l'area o la lunghezza di contatto non cambia sotto carico.
    • Senza separazione (No Separation): Simile al comportamento "Legato", non consente la separazione dei riferimenti in contatto durante la simulazione. Tuttavia, ammette scorrimenti minimi senza attrito lungo i riferimenti. Questa opzione non è disponibile per gli studi termici.
    • Libero (Free): Le superfici o i componenti connessi possono muoversi liberamente l'uno rispetto all'altro, potendo separarsi o compenetrarsi. Le forze applicate non vengono trasferite tra le superfici o i componenti connessi.
    • Senza attrito (Frictionless): Modella il contatto unilaterale standard dove la pressione normale è zero in caso di separazione. Ciò può portare alla formazione di giochi tra i corpi a seconda del carico. Si tratta di un caso non lineare, poiché l'area di contatto può variare. Presuppone un coefficiente di attrito pari a zero per consentire uno scorrimento libero. In questo caso, il modello deve essere adeguatamente vincolato.
    • Rugoso (Rough): Modella un contatto con attrito perfetto e rugosità, impedendo qualsiasi scorrimento tra spigoli o superfici. Per impostazione predefinita, non avviene alcuna chiusura automatica dei giochi. Questo caso equivale a un coefficiente di attrito infinito tra i corpi in contatto.
    • È inoltre possibile selezionare un comportamento di contatto creato in precedenza o definirne uno personalizzato selezionando "Crea nuovo".
  5. Selezionare la casella "Sostituisci comportamento per contatti esistenti" per modificare il comportamento dei contatti già definiti con quello attualmente selezionato.
  6. Per i modelli contenenti coppie di gusci, selezionare la casella "Crea contatti di riferimento uno-a-uno".
  7. Fare clic su "OK". I contatti che soddisfano i criteri di tolleranza verranno creati e visualizzati nel nodo "Contatti" dell'albero di simulazione.

Creazione Manuale dei Contatti

È possibile creare manualmente contatti tra due riferimenti specifici nel modello. La procedura è la seguente:

  1. Accedere alla funzione di creazione manuale dei contatti. Verrà visualizzata la finestra di dialogo "Definizione contatto".
  2. Specificare un nome per il contatto o accettare quello predefinito. Opzionalmente, è possibile modificare il colore dell'icona, della distribuzione o del testo.
  3. Selezionare una superficie, uno spigolo, una curva o un vertice nel raccoglitore "Primo riferimento".
  4. Selezionare un'altra entità geometrica nel raccoglitore "Secondo riferimento". È possibile creare contatti sullo stesso riferimento selezionandolo in entrambi i raccoglitori.
  5. Selezionare uno dei "Comportamenti contatto" descritti in precedenza.
  6. Per creare il contatto, fare clic su "OK". Per salvare il contatto corrente e aprire nuovamente la finestra di dialogo con le stesse impostazioni, fare clic su "Ripeti".

Interfaccia utente di Ansys Mechanical per la definizione dei contatti

Definizione del Comportamento di Contatto Termico

Per considerare il trasferimento di calore conduttivo tra superfici in contatto durante uno studio termico, è necessario specificare la conduttanza del contatto termico per un determinato comportamento di contatto. Tale valore deve essere maggiore di zero. È possibile creare un comportamento di contatto termico in anticipo e utilizzarlo successivamente nella definizione dei contatti.

Per creare un comportamento di contatto termico:

  1. Accedere alla funzione di creazione del comportamento di contatto termico. Verrà visualizzata la finestra di dialogo "Comportamento contatto termico".
  2. Specificare un nome per il contatto o accettare quello predefinito.
  3. Inserire un valore positivo, un parametro o un'espressione che restituisca un valore positivo per "Conduttanza". Selezionare le unità appropriate per la conduttanza.
  4. Fare clic su "OK" per creare e salvare il comportamento di contatto.

Esempio Pratico di Studio Termico

Un esempio pratico fornito illustra la gestione di un cilindro a 120°C, applicando un vincolo di temperatura a un cilindro più piccolo e vincoli di radiazione alle facce degli altri due solidi. La domanda sollevata riguarda l'applicazione delle proprietà radianti anche al cilindro centrale che emana calore. Il materiale assegnato ai corpi è acciaio. In assenza di materiale tra i due cilindri (solo vuoto, non modellato come aria), si attende un gradiente di temperatura quasi costante. Questo esperimento serve a validare l'approccio per modelli più complessi.

Un altro scenario discusso riguarda la simulazione di un box con una temperatura uniforme interna di 80°C. L'importazione di un modello CAD del box e la successiva analisi termica sono state considerate. Si menziona che l'integrazione tra fluidodinamica computazionale (CFD) e analisi FEM (Finite Element Method) diventa complessa in questi casi, suggerendo che Ansys da solo potrebbe non essere sufficiente per analisi di "conjugate heat transfer" estremamente dettagliate. Tuttavia, anche con Ansys Workbench, è possibile ottenere risultati approssimativi.

Analisi termostrutturale in ANSYS Mechanical

Vantaggi dell'Analisi Termica con Ansys

L'analisi termica FEM è una tecnica di simulazione che permette di studiare la distribuzione della temperatura e del flusso di calore all'interno di un prodotto o sistema. I passaggi chiave includono:

  • Definizione del modello: Creazione di un modello 3D del prodotto o sistema utilizzando il modulo di modellazione di Ansys.
  • Definizione delle proprietà dei materiali: Assegnazione delle proprietà termiche come conducibilità termica, calore specifico e densità.
  • Definizione delle condizioni al contorno: Impostazione di condizioni come temperatura iniziale, flussi di calore o condizioni di raffreddamento.
  • Generazione della mesh: Suddivisione del modello in elementi finiti.
  • Scelta del tipo di analisi: Selezione tra analisi stazionaria, transitoria o di raffreddamento.
  • Esecuzione dell'analisi: Avvio del processo di calcolo tramite il modulo di analisi di Ansys.
  • Analisi dei risultati: Utilizzo degli strumenti di visualizzazione e analisi di Ansys per interpretare i risultati.

Precisione e Affidabilità

Ansys utilizza metodi avanzati di analisi numerica basati sugli elementi finiti, garantendo risultati di simulazione termica estremamente precisi e affidabili.

Integrazione Multi-fisica

Un vantaggio significativo di Ansys è la possibilità di integrare l'analisi termica con altre analisi multi-fisiche, come la meccanica strutturale, la fluidodinamica computazionale (CFD) e l'elettromagnetismo.

Integrazione con CFD

L'integrazione dell'analisi termica con la CFD offre diversi benefici:

  • Considerazione degli effetti della convezione: Permette di valutare accuratamente il trasferimento di calore dovuto ai moti convettivi.
  • Considerazione degli effetti della turbolenza: La CFD aiuta a comprendere l'impatto della turbolenza sulla distribuzione di temperatura e flusso di calore.
  • Definizione accurata delle condizioni al contorno: Consente di specificare con precisione condizioni come la temperatura dell'aria in ingresso, la velocità del flusso e le condizioni di raffreddamento.
  • Ottimizzazione del sistema: Facilita l'ottimizzazione del sistema per una dissipazione di calore più efficiente.

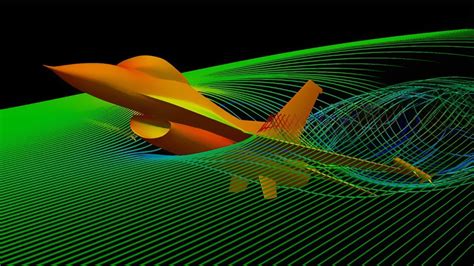

Diagramma che illustra l'integrazione dell'analisi termica con la CFD in Ansys

Applicazioni e Scenari di Gestione Termica

La simulazione termica fornisce approfondimenti sul comportamento di un prodotto in diversi scenari di temperatura. Questo permette agli ingegneri di valutare l'impatto delle variazioni di temperatura sui loro progetti. Ansys offre soluzioni per una vasta gamma di problematiche di gestione termica, tra cui:

  • Gestione termica di dispositivi elettronici: Comprensione del comportamento termico dei progetti elettronici simulando strategie di raffreddamento e gestione termica complessiva per assemblaggi elettronici in vari tipi di prodotti.
  • Gestione termica delle batterie: Garanzia di affidabilità e durata delle batterie mantenendole all'interno del loro intervallo operativo desiderato.
  • Espansione e contrazione dei materiali: Identificazione di come la distribuzione della temperatura possa causare espansione e contrazione dei materiali nel progetto.

Un esempio specifico menzionato è l'uso di un cappotto termico per ridurre significativamente la dispersione di calore nell'ambiente, con conseguenti vantaggi energetici ed economici. Ansys Thermal Desktop, ad esempio, è un software per l'analisi del trasferimento di calore, la radiazione termica, il riscaldamento ambientale e la progettazione del flusso di fluidi, con capacità uniche per il flusso bifase.

Gestione Termica in Ambienti Specifici

La simulazione termica è cruciale in scenari come:

  • Quando uno smartphone viene tenuto in mano da una persona.
  • Quando una scheda elettronica ad alta potenza è confinata in un involucro compatto.
  • Quando attrezzature industriali sono esposte a condizioni meteorologiche estreme.

In questi casi, comprendere e gestire la distribuzione della temperatura è fondamentale per garantire il corretto funzionamento e la longevità del prodotto.

Risorse e Supporto

Ansys mette a disposizione risorse e team di esperti per assistere gli utenti nelle sfide di progettazione. Il team Ansys Customer Excellence (ACE) è dedicato ad aiutare gli utenti a sfruttare al meglio il software di simulazione termica. Aziende come KTM, produttore europeo di motociclette, si concentrano sull'elettrificazione dei loro modelli, dimostrando l'importanza della gestione termica anche in settori emergenti.

Per chi desidera approfondire, sono disponibili white paper e analisi tecniche su vari argomenti, tra cui la meccanica delle vibrazioni, la verifica a fatica dei componenti e le non linearità strutturali con Ansys Mechanical.

La collaborazione con il team Ansys permette di trasformare ostacoli ingegneristici in opportunità di crescita e successo, sviluppando soluzioni innovative e performanti.
