Introduzione alla Spina Europea Bipolare R1
Nel panorama delle connessioni elettriche industriali e professionali, la spina europea bipolare R1, nota anche come spina CEE-CETAC, rappresenta una soluzione robusta e affidabile per applicazioni che richiedono elevata corrente e protezione dagli agenti ambientali. Questo tipo di connettore, specificamente il modello da 125A con configurazione 3 poli + terra (3P+T) e grado di protezione IP67, è progettato per garantire sicurezza e continuità operativa in contesti esigenti. La sua costruzione rinforzata e le specifiche tecniche ne fanno un componente essenziale per la trasmissione di potenza in svariati settori.
Caratteristiche Tecniche Fondamentali
La spina europea bipolare R1, identificata dal riferimento TICS-244, si distingue per una serie di caratteristiche tecniche che ne definiscono l'elevata performance e la durabilità. La sua principale funzionalità è la capacità di gestire correnti di 125 Ampere (125A) a una tensione nominale di 400 Volt in corrente alternata (400Vac). Questa capacità la rende idonea per alimentare apparecchiature di potenza significativa, come macchinari industriali, generatori, saldatrici e sistemi di distribuzione elettrica temporanea in cantieri o eventi.
La configurazione "3 poli + terra" (3P+T) indica la presenza di tre conduttori per la fase e il neutro, più un conduttore dedicato alla messa a terra di sicurezza. Questo standard è cruciale per prevenire rischi di folgorazione e garantire il corretto funzionamento delle apparecchiature, specialmente in ambienti dove l'umidità o la presenza di metalli conduttivi potrebbero aumentare il pericolo.

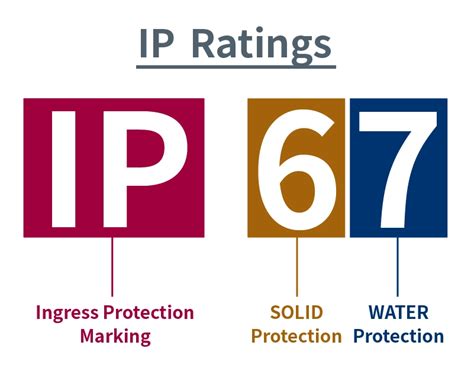

Un aspetto fondamentale di questo connettore è il suo elevato grado di protezione, specificato come IP67. L'indice IP (Ingress Protection) è uno standard internazionale che classifica il livello di protezione offerto da un involucro contro l'ingresso di corpi solidi (come polvere) e liquidi (come acqua). Il grado IP67 significa che il connettore è completamente protetto contro la polvere (il primo '6') e può resistere all'immersione temporanea in acqua fino a 1 metro di profondità per un periodo massimo di 30 minuti (il '7'). Questa caratteristica è vitale per l'utilizzo in ambienti esterni, cantieri edili, impianti industriali con lavaggi frequenti, o in qualsiasi situazione dove il connettore possa essere esposto a condizioni ambientali avverse, inclusa pioggia, spruzzi d'acqua o accumuli di polvere.
Il colore rosso della spina non è puramente estetico; nella normativa CEE, i colori sono spesso associati a specifici intervalli di tensione e corrente. Il rosso, in particolare, è comunemente utilizzato per le spine ad alta corrente e alta tensione, facilitando l'identificazione visiva e prevenendo connessioni errate tra apparecchiature con requisiti di alimentazione differenti.
L'ingresso del cavo è di tipo "diritto", il che significa che il cavo entra nel connettore in linea retta con l'asse del connettore stesso. Questo design è spesso preferito in molte installazioni industriali per semplificare il cablaggio e ridurre lo stress meccanico sul cavo e sui terminali interni.
Design e Costruzione Rinforzata

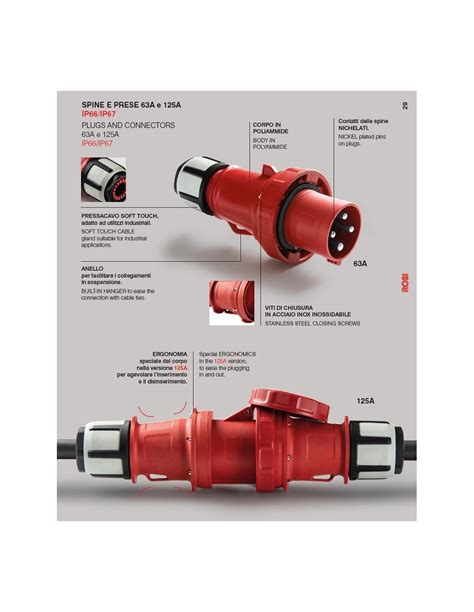

Le spine della serie TICS, a cui appartiene il modello TICS-244, sono state progettate con un'enfasi particolare sulla robustezza e sulla facilità di manutenzione. La descrizione menziona che sono "rinforzate con rondella in gomma e dado di serraggio". La rondella in gomma (o guarnizione) è essenziale per contribuire al mantenimento del grado di protezione IP67, assicurando una tenuta stagna contro l'ingresso di polvere e liquidi attorno al punto di ingresso del cavo. Il dado di serraggio, spesso realizzato in materiale resistente e con una buona presa, permette di fissare saldamente il cavo al connettore, prevenendo che questo si sfilacci o si disconnetta accidentalmente a causa di trazioni o vibrazioni.
Un altro aspetto notevole della loro costruzione è la facilità con cui possono essere aperte per l'ispezione o la manutenzione. L'indicazione che "possono essere facilmente aperte con l'aiuto di un cacciavite" suggerisce un design intelligente che non richiede attrezzi speciali o tecniche complesse. Questo è un vantaggio significativo in ambienti professionali dove il tempo è denaro e la rapidità nella risoluzione di problemi o nella sostituzione di componenti è fondamentale. L'accesso semplice ai contatti interni permette di verificare la correttezza dei collegamenti, pulire eventuali residui o sostituire cavi danneggiati in modo efficiente e sicuro.
La presenza di un'immagine rappresentativa a scopo illustrativo, ma con l'assicurazione che l'articolo fornito corrisponderà alle specifiche indicate, è una pratica standard per garantire che i clienti ricevano esattamente il prodotto descritto, evitando ambiguità visive.
Applicazioni Tipiche e Settori di Utilizzo
La combinazione di alta corrente, tensione e protezione ambientale rende la spina europea bipolare R1 (CEE-CETAC 125A IP67) adatta a una vasta gamma di applicazioni industriali e professionali.
- Cantieri Edili: In questi ambienti, le apparecchiature devono resistere a polvere, fango, pioggia e urti. La spina IP67 è ideale per alimentare gru, betoniere, pompe, illuminazione temporanea e sistemi di alimentazione centralizzati per i vari macchinari.
- Industria Manifatturiera: Stabilimenti di produzione che utilizzano macchinari di grandi dimensioni e ad alto consumo energetico, come presse, torni industriali, linee di assemblaggio automatizzate e forni, spesso richiedono connettori di questa portata. La loro robustezza garantisce un funzionamento continuo anche in presenza di oli, grassi e polveri industriali.
- Eventi e Spettacoli: Per l'alimentazione di palchi, sistemi di illuminazione professionali, audio potenti, generatori di corrente per fiere, concerti e manifestazioni all'aperto, dove le condizioni meteorologiche possono variare e la sicurezza elettrica è prioritaria.
- Porti e Terminal Marittimi: L'ambiente salino e umido dei porti richiede connettori resistenti alla corrosione e all'acqua. Le spine IP67 sono impiegate per alimentare gru portuali, sistemi di movimentazione container e altre attrezzature navali e logistiche.
- Miniere e Cave: In questi settori, la polvere, le vibrazioni e l'esposizione a condizioni estreme sono la norma. La spina garantisce connessioni sicure e affidabili per macchinari pesanti.
- Alimentazione di Emergenza: Per collegare rapidamente e in sicurezza generatori di emergenza a quadri elettrici principali o a carichi critici durante interruzioni di corrente.
Montare una spina industriale blu monofase 220V a norma CEE
Normative e Standard di Sicurezza
L'utilizzo di spine e prese industriali come la spina europea bipolare R1 è strettamente regolamentato da normative internazionali e nazionali volte a garantire la sicurezza degli operatori e la protezione delle apparecchiature. I connettori CEE-CETAC (Commission Internationale de l'Éclairage - Commission Européenne des Transports par Route) sono definiti dalla norma IEC 60309, che stabilisce gli standard per i connettori elettrici a spina per corrente alternata e corrente continua.
La norma IEC 60309 specifica le dimensioni, i requisiti elettrici, i codici colore per le diverse tensioni e frequenze, e i gradi di protezione IP. L'adesione a questi standard assicura l'interoperabilità tra connettori di diversi produttori e garantisce che siano stati sottoposti a rigorosi test di sicurezza e performance.
Per quanto riguarda il grado di protezione IP67, esso è definito dalla norma IEC 60529. Come menzionato, questo grado offre una protezione completa contro la polvere e una protezione significativa contro gli effetti dell'immersione temporanea in acqua.
In Italia, le normative CEI (Comitato Elettrotecnico Italiano) recepiscono e integrano gli standard internazionali. La marcatura CE sui connettori indica la conformità alle direttive europee pertinenti, come la Direttiva sulla Bassa Tensione (LVD) e la Direttiva sulla Compatibilità Elettromagnetica (EMC), garantendo che il prodotto soddisfi i requisiti di sicurezza e prestazioni stabiliti dall'Unione Europea.
È fondamentale che l'installazione e la manutenzione di questi connettori siano eseguite da personale qualificato, seguendo le normative locali e le istruzioni del produttore. L'uso di cavi di sezione adeguata alla corrente nominale, il corretto serraggio dei contatti e la verifica periodica dell'integrità del connettore sono passaggi cruciali per mantenere la sicurezza e prevenire guasti o incidenti.
Considerazioni sull'Utilizzo e la Manutenzione
L'affidabilità a lungo termine di una spina europea bipolare R1 dipende non solo dalla sua qualità costruttiva, ma anche da un corretto utilizzo e una manutenzione adeguata.
Installazione
- Selezione del Cavo: Assicurarsi che il cavo utilizzato sia compatibile con la corrente nominale di 125A e la tensione di 400Vac. La sezione del conduttore deve essere sufficientemente grande per evitare surriscaldamenti. Il tipo di isolamento del cavo deve essere adatto all'ambiente di installazione (es. resistente ai raggi UV per esterni, resistente agli oli per ambienti industriali).
- Ingresso Cavo: Il pressacavo integrato nel connettore deve essere serrato correttamente attorno alla guaina esterna del cavo per garantire la tenuta IP67 e impedire che il cavo venga tirato via dai terminali.
- Collegamento dei Conduttori: I conduttori (fase, neutro, terra) devono essere inseriti saldamente nei rispettivi morsetti e serrati con la coppia di serraggio raccomandata dal produttore per garantire un contatto elettrico ottimale e prevenire il surriscaldamento.
Manutenzione
- Ispezione Visiva: Controllare regolarmente il connettore per segni di usura, danni fisici, corrosione o surriscaldamento sui contatti o sull'involucro.
- Pulizia: Mantenere i contatti puliti da polvere, sporco o residui che potrebbero ostacolare la connessione elettrica o aumentare la resistenza. Utilizzare solventi appropriati e non abrasivi, se necessario.
- Verifica del Serraggio: Periodicamente, verificare che i dadi di serraggio del cavo e i morsetti dei conduttori siano ancora stretti. Le vibrazioni o gli sbalzi termici possono talvolta allentare le connessioni.
- Test di Isolamento: In applicazioni critiche, può essere opportuno eseguire test di isolamento per verificare l'integrità dielettrica del connettore e del cablaggio associato.
Prevenzione di Errori Comuni
- Non Forzare: Evitare di forzare l'inserimento o la disconnessione della spina. Se la connessione è difficile, verificare l'allineamento dei pin e la presenza di ostruzioni.
- Evitare Sovraccarichi: Non utilizzare la spina per alimentare carichi che superano la sua capacità nominale di 125A.
- Protezione Ambientale: Sebbene il connettore sia IP67, è buona norma proteggerlo da esposizioni prolungate a condizioni estreme non previste, come immersione continua in acqua o inquinanti chimici aggressivi, se non specificamente indicato dal produttore.
Conclusioni Parziali sulla Spina Europea Bipolare R1
La spina europea bipolare R1, nella sua configurazione da 125A, 400Vac, 3P+T, con grado di protezione IP67 e finitura rossa, rappresenta un componente di eccellenza per la trasmissione di potenza in ambienti severi e applicazioni ad alta richiesta energetica. Le sue caratteristiche di robustezza, protezione ambientale, e facilità di manutenzione la rendono una scelta preferenziale in settori quali l'industria, l'edilizia, la logistica e l'intrattenimento. La conformità agli standard internazionali IEC 60309 e IEC 60529, unitamente alle normative locali come quelle CEI, ne garantiscono la sicurezza e l'affidabilità. Un'installazione corretta e una manutenzione diligente sono essenziali per sfruttare appieno le potenzialità di questo connettore, assicurando un funzionamento sicuro e ininterrotto delle apparecchiature collegate. La sua capacità di resistere a polvere, acqua e stress meccanici la posiziona come una soluzione affidabile per le sfide elettriche più impegnative.
