La progettazione di un impianto elettrico domestico, in particolare nelle aree a maggiore rischio come la cucina e la lavanderia, richiede un'attenzione meticolosa alle normative vigenti e ai principi di sicurezza. L'utilizzo di elettrodomestici ad alto voltaggio, la presenza di acqua e la complessità delle operazioni quotidiane rendono fondamentale una corretta distribuzione e protezione dei punti presa. Questo articolo esplora le normative pertinenti, le tipologie di interruttori bipolari, i criteri di posizionamento delle prese e le classi di sicurezza degli apparecchi, offrendo una guida completa per garantire un ambiente domestico sicuro e funzionale.
La Cucina: Cuore della Casa e Zona a Rischio
La cucina, più di ogni altro ambiente domestico, è un crogiolo di attività che coinvolgono acqua, calore, elettricità e gas. Questa combinazione di elementi la rende una delle zone a maggior rischio per incendi, cortocircuiti e incidenti elettrici. Pertanto, l'impianto elettrico di una cucina deve essere progettato seguendo rigorosamente le indicazioni normative, in primis la norma CEI 64-8, che stabilisce i requisiti minimi di sicurezza, affidabilità ed efficienza per gli impianti elettrici utilizzatori.

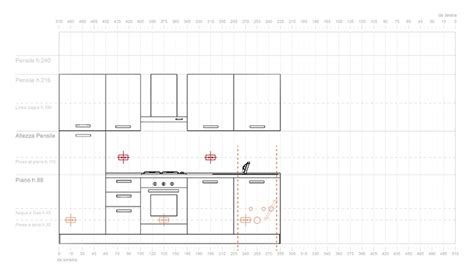

Posizionamento delle Prese in Cucina: Sicurezza e Funzionalità
La disposizione degli arredi e degli elettrodomestici in cucina è il primo passo per una corretta progettazione dell'impianto elettrico. Generalmente, l'impianto elettrico segue la disposizione idraulica, ma è essenziale avere un'idea chiara di come si intende organizzare lo spazio per ottimizzare la funzionalità e la sicurezza.
Punti Presa Generali e di Servizio:
- Ingresso: È necessario posizionare almeno un interruttore e due prese in prossimità dell'ingresso della cucina.
- Piano di Lavoro: La norma CEI 64-08, integrata dal DM 37/08, prevede un numero minimo di 5 prese per la cucina, di cui almeno 2 in corrispondenza del piano di lavoro per piccoli elettrodomestici. Queste prese devono essere posizionate ad almeno 60 cm di distanza dalla fonte di calore (piano cottura) e dal lavello per prevenire contatti accidentali con schizzi d'acqua o calore eccessivo. L'altezza consigliata per queste prese è compresa tra 110 e 120 cm sopra il top.
- Punti Presa Nascosti: Vanno previsti punti presa specifici per l'alimentazione della cappa aspirante (con o senza spina) e per l'illuminazione sotto pensile. Questi ultimi devono essere comandati da un interruttore.
- Grandi Elettrodomestici: Le prese per i grandi elettrodomestici, come frigorifero, forno e lavastoviglie, sono definite "prese basse".
- La presa del frigorifero va posizionata dietro l'apparecchio.
- La presa del forno è generalmente situata dietro cassettoni o ante nelle vicinanze, ma mai direttamente dietro il forno stesso.
- La presa della lavastoviglie viene solitamente posizionata sotto il lavello.
- Prese Aggiuntive: È necessario prevedere una presa per la TV e la relativa alimentazione, oltre a una presa "sfumo" per eventuali esigenze impreviste di piccoli elettrodomestici.
L'Interruttore Bipolare: Un Alleato Indispensabile
L'utilizzo di interruttori bipolari (o interruttori 2P) è fondamentale per garantire la sicurezza e la conformità normativa, specialmente per gli elettrodomestici che richiedono un'alimentazione a 240 V.
Cosa è un Interruttore Bipolare?
Un interruttore bipolare è un interruttore automatico progettato per controllare e interrompere simultaneamente l'alimentazione di due fili "caldi" da 120 V ciascuno, fornendo così una tensione totale di 240 V. A differenza di un interruttore unipolare, che interrompe solo un filo sotto tensione, l'interruttore bipolare disconnette completamente l'alimentazione al circuito. Questo lo rende essenziale per apparecchiature ad alto consumo energetico.
Perché è Necessario un Interruttore Bipolare?
- Sicurezza contro i Pericoli dei 240 V: Interrompendo entrambi i fili sotto tensione, un interruttore bipolare elimina il rischio di scosse elettriche anche in caso di guasto o durante interventi di manutenzione sul circuito. Un interruttore unipolare, lasciando un filo sotto tensione, rappresenta un pericolo residuo.
- Alimentazione degli Elettrodomestici ad Alto Consumo: Elettrodomestici come asciugatrici elettriche (oltre 3.000 W), forni a muro (oltre 5.000 W) o condizionatori centralizzati (oltre 7.000 W) richiedono una tensione di 240 V per funzionare in modo efficiente e sicuro. A 120 V, questi apparecchi assorbirebbero una corrente eccessiva, surriscaldando i cavi e causando il continuo scatto degli interruttori unipolari. A 240 V, la corrente è dimezzata, garantendo un funzionamento stabile e sicuro.
- Conformità alle Normative: Il Codice Elettrico Nazionale (NEC) e la maggior parte dei codici locali impongono l'uso di interruttori bipolari per circuiti a 240 V. La mancata conformità può comportare multe, problemi con le assicurazioni in caso di incidenti e, soprattutto, un rischio elevato di incendi.
Tipi di Interruttori Bipolari
Esistono diverse tipologie di interruttori bipolari, ognuna adatta a specifiche esigenze di protezione:
- Interruttore Magnetotermico Bipolare (MCB 2P): È il dispositivo di protezione standard. Monitora sia i sovraccarichi (eccessivo numero di dispositivi collegati) sia i cortocircuiti (contatto tra fili caldi o tra filo caldo e terra/neutro). Quando rileva un problema, interrompe rapidamente l'alimentazione a entrambi i fili. È ideale per elettrodomestici standard da 240 V come asciugatrici e forni.
- Interruttore Differenziale Bipolare (RCCB 2P): Si concentra sulla protezione da guasti a terra, ovvero quando la corrente "disperde" verso terra, come nel caso di contatto con acqua. Se rileva anche una minima dispersione (tipicamente 30 mA), interviene in millisecondi per prevenire scosse elettriche. Tuttavia, non gestisce sovraccarichi o cortocircuiti, pertanto viene spesso abbinato a un interruttore magnetotermico. È essenziale per prese esterne o ambienti umidi.
- Interruttore Differenziale Bipolare con Sovracorrente (RCBO 2P): Questo dispositivo "tutto in uno" combina le funzionalità di un interruttore magnetotermico e di un interruttore differenziale, proteggendo da sovraccarichi, cortocircuiti e guasti a terra. È ideale per quadri elettrici compatti o in situazioni dove lo spazio è limitato e la sicurezza è una priorità assoluta, come nelle cucine moderne o nei laboratori domestici.

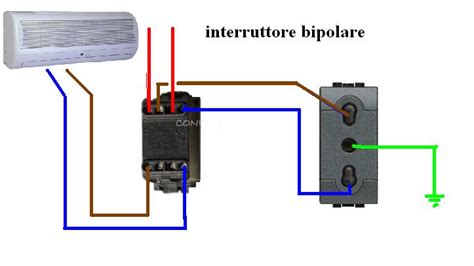

Come collegare un interruttore bipolare in casa
Come Scegliere l'Interruttore 2P Giusto
Per selezionare l'interruttore bipolare corretto, è necessario considerare i seguenti fattori:
- Tensione e Potenza dell'Elettrodomestico: Verificare la tensione nominale (240 V o 230 V) e calcolare gli ampere necessari con la formula: Ampere = Watt / Volt. Ad esempio, un forno da 5.000 W a 240 V richiede circa 20,8 A, quindi un interruttore magnetotermico bipolare da 25 A è adeguato.
- Posizione dell'Installazione: In luoghi asciutti come la lavanderia, un interruttore magnetotermico bipolare è sufficiente. In ambienti umidi (vicino a prese esterne, lavandini, ecc.), è obbligatorio utilizzare un interruttore differenziale bipolare o un RCBO per prevenire guasti a terra.
- Compatibilità del Quadro Elettrico: Gli interruttori bipolari occupano due slot nel quadro elettrico. Assicurarsi che ci sia spazio sufficiente e che la marca dell'interruttore sia compatibile con quella del quadro elettrico per evitare problemi di sicurezza.
La Lavanderia: Funzionalità e Sicurezza degli Elettrodomestici
La lavanderia, pur essendo spesso un ambiente di servizio, richiede un'attenta pianificazione dell'impianto elettrico, soprattutto per quanto riguarda l'installazione di lavatrice e asciugatrice.
Normative e Disposizioni per la Lavanderia
- Numero di Prese: La norma CEI 64-8 prevede per la lavanderia un numero minimo di 3 prese (Livello 1 - base). È consigliabile prevedere un punto presa vicino alla lavatrice e uno per l'asciugatrice, se presente.
- Presa per Lavatrice e Asciugatrice: È fondamentale che la presa per la lavatrice e l'asciugatrice sia dedicata e protetta da un interruttore magnetotermico-differenziale. Non è consigliabile posizionare la presa dietro all'apparecchio, ma in una posizione accessibile per facilitare eventuali interventi.
- Interruttore Bipolare per Elettrodomestici Specifici: Sebbene meno comune rispetto alla cucina, anche in lavanderia, per elettrodomestici ad alto assorbimento o in presenza di umidità, potrebbe essere necessario l'uso di un interruttore bipolare per garantire una disconnessione totale e sicura.
Classi di Sicurezza degli Apparecchi Elettrici
Per garantire la sicurezza degli utilizzatori, gli elettrodomestici sono classificati in base al loro livello di protezione contro le scosse elettriche. Questa classificazione, basata su misure di sicurezza integrate nella progettazione, è fondamentale per determinare le procedure di ispezione e installazione.
Apparecchi di Classe I
Questi apparecchi si basano su un sistema di isolamento di base più un collegamento a terra (messa a terra). La sicurezza è garantita dal fatto che, in caso di guasto dell'isolamento primario, la carcassa metallica dell'apparecchio viene messa a terra, evitando che diventi pericolosamente sotto tensione. È obbligatorio utilizzare apparecchi di Classe I con un collegamento a terra funzionante.
Apparecchi di Classe II
Gli apparecchi di Classe II, spesso riconoscibili dal simbolo del doppio quadrato (◻◻), incorporano un doppio isolamento o un isolamento rinforzato. Questo significa che dispongono di due strati di isolamento indipendenti: se l'isolamento di base si guasta, lo strato supplementare impedisce alle parti esposte di diventare pericolosamente sotto tensione. Per questo motivo, gli apparecchi di Classe II non richiedono un collegamento a terra per la protezione contro le scosse elettriche.
Apparecchi di Classe III
La sicurezza degli apparecchi di Classe III è garantita dal loro funzionamento a bassissima tensione di sicurezza (SELV), tipicamente inferiore a 50 V CA o 120 V CC. A tensioni così basse, il rischio di scossa elettrica è trascurabile, pertanto non richiedono né messa a terra né doppio isolamento.
Implicazioni per i Test e le Installazioni
La classe di sicurezza di un elettrodomestico determina il suo protocollo di prova specifico:
- Classe I: Richiede la verifica della continuità e della bassa resistenza del collegamento a terra.
- Classe II: Si concentra sulla verifica dell'integrità dei due strati di isolamento.
- Classe III: Si verifica che l'apparecchio funzioni entro i limiti di tensione SELV definiti.
È essenziale controllare l'etichetta tecnica o la targhetta identificativa dell'apparecchio per determinarne la classe di sicurezza e assicurarsi che l'installazione e le protezioni siano adeguate.
Progettazione dell'Impianto Elettrico: Livelli Prestazionali e Normative
La norma CEI 64-8 classifica gli impianti elettrici residenziali in tre livelli prestazionali, che definiscono la dotazione minima di punti presa, punti luce e circuiti:
- Livello 1 (Base): Prevede un numero minimo di componenti distribuiti uniformemente, almeno due interruttori differenziali.
- Livello 2 (Standard): Offre una maggiore dotazione di componenti e l'installazione di un sistema di controllo dei carichi.
- Livello 3 (Domotico): Permette la gestione di funzioni avanzate come controllo della temperatura, rivelazione incendi e controllo remoto.
Indipendentemente dal livello scelto, è obbligatorio rispettare sempre il Livello 1.
Criteri Generali di Posizionamento delle Prese
La progettazione deve agevolare l'utilizzo dell'energia elettrica, prevedendo un numero e un posizionamento idoneo dei punti presa in funzione del tipo di vano e delle attività svolte. La quota minima di una presa dal pavimento è di 17,5 cm.
Prese in Soggiorno
Per un soggiorno, si consigliano almeno 4 punti presa e 1 punto luce (Livello 1). Tipicamente:
- 1 o 2 prese vicino alla porta d'ingresso.
- 1 presa per la TV.
- 1 presa diametralmente opposta all'angolo TV per aspirapolvere o altri apparecchi.
- È consigliabile prevedere prese di rete e per il telefono.
Prese in Camera da Letto
Nelle camere da letto, si raccomandano 4 punti presa e 1 punto luce (Livello 1).
- 1 o 2 prese vicino alla porta.
- Almeno una presa per lato del letto (per letti matrimoniali).
- Prese nei pressi di una scrivania o un tavolo.
- Una presa vicino allo specchio, se presente.
- La presa vicino al letto dovrebbe essere posizionata a 30 cm dal pavimento e a minimo 20 cm dal bordo del letto.
Prese in Bagno
Il bagno è suddiviso in zone di sicurezza secondo la norma CEI 64-8:
- Zona 1: Nessuna presa installabile.
- Zona 2: Prese installabili solo se alimentate da trasformatori isolati in Classe II e opportunamente distanti da lavandino e doccia.
- Zona 3: Massima libertà di installazione, ma le prese devono essere protette tramite separazione elettrica individuale.Per un Livello 1, si consigliano 2 punti presa e 2 punti luce, con una presa vicino allo specchio e una vicino alla lavatrice (presa Schuko).
Normative di Riferimento
La progettazione degli impianti elettrici deve rispettare diverse normative, tra cui:
- D.Lgs. 81/2008: Testo unico sulla salute e sicurezza sul lavoro.
- D.M. 37/08: Riordino delle disposizioni in materia di attività di installazione degli impianti all'interno degli edifici.
- CEI 64-8: Impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V in corrente alternata e 1500 V in corrente continua.
- Norme CEI-UNEL: Relative a cavi, correnti di cortocircuito e cadute di tensione.
Il rispetto di queste normative, supportato dall'uso di software di progettazione dedicati, è essenziale per garantire la sicurezza degli occupanti e la conformità dell'impianto.
