Modbus: Il Modello Relazionale Master-Slave e le sue Applicazioni Industriali

Modbus è un protocollo di comunicazione che ha rivoluzionato l'interconnessione di dispositivi industriali. Nato nel 1979 da Modicon (ora parte del gruppo Schneider Electric), questo standard aperto e royalty-free è stato inizialmente concepito per facilitare la comunicazione tra i propri Programmable Logic Controllers (PLC). Oggi, Modbus si posiziona come un ponte fondamentale tra le apparecchiature industriali tradizionali e le moderne tecnologie informatiche, trovando impiego in una vasta gamma di settori, dall'automazione industriale alla domotica, dalla gestione energetica agli edifici intelligenti. La sua architettura master-slave, la semplicità di implementazione e la flessibilità nella gestione di diversi tipi di dati lo rendono una scelta privilegiata per molte applicazioni.

Principi Fondamentali del Protocollo Modbus

Al cuore del funzionamento di Modbus vi è un modello di comunicazione ben definito: il master-slave. Questo paradigma prevede l'esistenza di un dispositivo master che inizia tutte le comunicazioni e invia richieste, e uno o più dispositivi slave che rispondono a tali richieste. La comunicazione avviene tramite uno scambio strutturato di messaggi, ciascuno dei quali è composto da un header, un campo dati e un campo di controllo degli errori (CRC o LRC).

L'header, in particolare, ha il compito di identificare il dispositivo slave a cui è destinato il messaggio e il codice di funzione che specifica il tipo di operazione richiesta dal master. Il campo dati, invece, contiene le informazioni effettive che il master sta richiedendo o inviando al dispositivo slave. Questo formato di messaggio standardizzato garantisce che i dati vengano scambiati in modo coerente tra dispositivi diversi.

Il protocollo Modbus si posiziona a livello 7 (Application Layer) nella pila ISO/OSI, definendo la formattazione dei messaggi (detta framing) e le modalità di trasmissione dei dati e delle funzioni di controllo. Il nucleo del protocollo è costituito dall'Application Data Unit (ADU) e dalla Protocol Data Unit (PDU). L'ADU è formata aggiungendo campi supplementari alla PDU, definendo la struttura di dati di tutta la transazione Modbus. La PDU contiene informazioni specifiche di richiesta o risposta, come indirizzi di dispositivo, codici di funzione e dati.

Durante la comunicazione, il dispositivo master invia un messaggio di richiesta al dispositivo slave, che include l'indirizzo dello slave, il codice di funzione e i dati da leggere o scrivere. Ricevuta la richiesta, il dispositivo slave la elabora secondo l'indirizzo e il codice di funzione, e restituisce il risultato dell'elaborazione al master in forma di messaggio di risposta. Il messaggio di risposta contiene anche l'indirizzo dello slave, il codice di funzione e il risultato dell'elaborazione.

Il protocollo Modbus seriale definisce due tipi elementari di dato: discrete input e input register. Il tipo di dato discreto rappresenta un singolo bit, utilizzato per indirizzare gli output (coils) di un PLC, mentre il tipo di dato input register rappresenta valori interi a 16 bit.

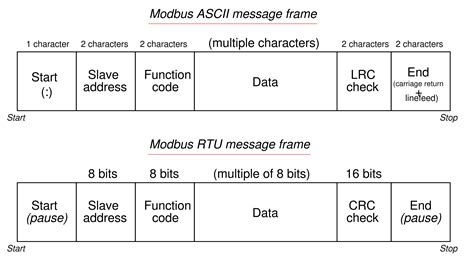

Modbus RTU vs Modbus ASCII: Le Modalità Seriale

Originariamente, il protocollo Modbus includeva due modalità di trasmissione per le comunicazioni seriali asincrone: ASCII (American Standard Code for Information Interchange) e RTU (Remote Terminal Unit).

Nella modalità ASCII, ogni byte in un messaggio viene spedito come due caratteri ASCII. Questa modalità consente intervalli di tempo più lunghi tra un carattere e l'altro durante la trasmissione (fino a un secondo) senza che ciò comporti un errore. L'indirizzo e il campo funzione sono rappresentati da due caratteri ASCII.

Nella modalità RTU, invece, ogni byte del messaggio contiene due caratteri esadecimali di 4 bit. Questa modalità è più efficiente in termini di larghezza di banda rispetto alla modalità ASCII. RTU fa seguire a comandi, funzioni e dati un checksum di tipo CRC (Cyclic Redundancy Checksum) per garantire l'integrità dei dati trasmessi. Mentre in ASCII viene generato un checksum di tipo LRC (Longitudinal Redundancy Checksum).

Caratteristiche e Applicazioni di Modbus RTU

Modbus RTU è la modalità di comunicazione Modbus più comune e viene utilizzata in applicazioni industriali in cui è necessario un collegamento fisico tra i dispositivi, come in applicazioni che richiedono un basso consumo energetico e un basso costo di implementazione. È una modalità di comunicazione relativamente efficiente dal punto di vista energetico e più economica da implementare. La sua efficienza lo rende ideale per applicazioni in cui la velocità e l'efficienza della comunicazione sono importanti.

Caratteristiche e Applicazioni di Modbus ASCII

La modalità ASCII, sebbene meno diffusa di RTU, offre una maggiore tolleranza agli intervalli di tempo tra i caratteri, rendendola adatta a connessioni seriali meno stabili o a distanze maggiori dove la sincronizzazione potrebbe essere problematica.

Modbus TCP/IP: L'Evoluzione su Reti Ethernet

Nel 1999 è stato sviluppato "Modbus TCP", uno standard dedicato alle reti che sfruttano la suite di protocolli TCP/IP. Di fatto, è una versione di Modbus seriale RTU basata su TCP/IP, che consente comunicazioni su reti Internet/Intranet. Il protocollo Modbus TCP/IP utilizza una codifica binaria dei dati e si avvale del meccanismo di rilevamento errori del TCP/IP. A differenza del Modbus seriale, la versione TCP/IP è orientata alle connessioni e permette di eseguirle in modo concorrente sullo stesso slave o su più dispositivi.

Modbus TCP è una modalità di comunicazione più flessibile di Modbus RTU e può essere utilizzata in applicazioni che richiedono una comunicazione su una rete Ethernet. Può supportare velocità di comunicazione più elevate di Modbus RTU e, utilizzando il protocollo di sicurezza SSL/TLS, può fornire un alto livello di sicurezza.

L'header Modbus TCP identifica l'ADU con un byte "unit identifier" che corrisponde all'indirizzo dello slave del protocollo RTU. Le richieste in Modbus TCP/IP sono costruite in modo che il dispositivo ricevente possa verificare la fine del messaggio. Un dispositivo Modbus TCP/IP può fornire un'interfaccia client e/o server, permettendo in generale di accedere indirettamente agli oggetti applicativi.

Vantaggi e Svantaggi del Protocollo Modbus

Modbus offre una serie di vantaggi che ne hanno decretato il successo:

• Facilità d'uso e implementazione: Il formato del messaggio è semplice e diretto, rendendolo facile da implementare e debuggare. È un protocollo relativamente semplice da implementare e utilizzare.
• Forte scalabilità: Supporta multipli livelli fisici e metodi di trasmissione (porte seriali, TCP/IP), consentendo una configurazione flessibile.
• Ampia applicabilità e interoperabilità: È diventato uno standard de facto nel campo industriale, godendo di vasto supporto. Permette di collegare dispositivi di diversi produttori e di utilizzare dispositivi di diversi produttori contemporaneamente.
• Versatilità nella trasmissione dati: Può essere utilizzato per trasmettere una varietà di tipi di dati, tra cui dati binari, dati ASCII e dati in formato floating point.
• Supporto per diverse topologie di rete: Può essere utilizzato in varie topologie, tra cui bus seriali, Ethernet e wireless.

Tuttavia, Modbus presenta anche alcune limitazioni:

• Velocità bassa: Rispetto ad altri protocolli di comunicazione ad alta velocità, Modbus ha una bassa velocità di trasmissione dati, che potrebbe non soddisfare i requisiti di alcune applicazioni in tempo reale.
• Sicurezza insufficiente: Il protocollo Modbus in sé manca di meccanismi di cifratura e autenticazione, rendendolo vulnerabile ad attacchi. Pertanto, in applicazioni pratiche è necessario adottare misure di sicurezza supplementari.
• Limitazioni del modello master-slave: Non c'è modo per un dispositivo slave di forzare un invio di dati/eccezione. Il nodo master deve continuamente interrogare gli slave per conoscere eventuali modifiche nei dati (polling).

Applicazioni Pratiche del Protocollo Modbus

Modbus trova ampio impiego in numerosi settori:

Automazione Industriale

Nei sistemi di automazione industriale, Modbus è utilizzato per collegare PLC, sensori, attuatori e altri dispositivi per realizzare raccolta, trasmissione ed elaborazione dati. Attraverso Modbus, si possono realizzare monitoraggio remoto, diagnosi di guasto e regolazione di parametri degli apparecchi. Un esempio comune è la necessità di un collegamento fisico tra i dispositivi, dove Modbus RTU eccelle.

Edifici Intelligenti e Domotica

Nel campo degli edifici intelligenti e della domotica, Modbus collega vari dispositivi nei sistemi di automazione degli edifici, come sistemi di aria condizionata, illuminazione e sicurezza. Permette una gestione centralizzata, ottimizzazione energetica e controllo del comfort. L'integrazione di componenti domotici compatibili con Modbus in un hub personale, come Home Assistant, è relativamente semplice: solitamente si utilizza un adattatore per canalizzare dati e comandi su una rete seriale, TCP o di altro tipo.

Gestione dell'Energia

In sistemi di gestione dell'energia, Modbus collega apparecchi di misura come contatori elettrici, idrometri e gasometri ai server di sistemi di gestione dell'energia. Permette la raccolta in tempo reale di dati energetici, analisi di modelli di consumo e ottimizzazione energetica.

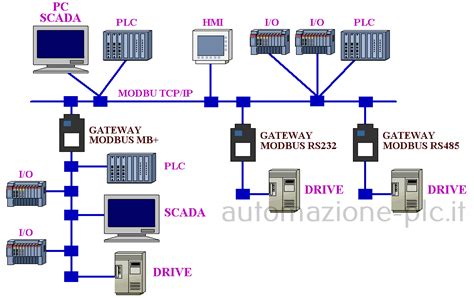

Modbus Gateway: Ponte tra Protocolli Diversi

Un Modbus Gateway è un dispositivo hardware o software che consente a due o più dispositivi che utilizzano diversi protocolli di comunicazione di scambiare dati tra loro. I gateway Modbus sono spesso utilizzati in applicazioni industriali, dove è necessario collegare dispositivi di diversi produttori o di diverse generazioni. Ad esempio, un gateway può convertire tra Modbus RTU e Modbus TCP, permettendo a dispositivi seriali di comunicare su una rete Ethernet.

Simulazione di un Master Modbus RTU per Test e Messa in Servizio

Un requisito comune è la simulazione di un master Modbus RTU da un PC per testare e mettere in servizio un PLC. Questo scenario è frequente quando si utilizzano PLC come il Siemens S7-300 con un modulo di comunicazione CP341 (RS485) configurato come slave Modbus. La simulazione consente di verificare la logica del PLC e il mapping dei dati prima che il dispositivo master Modbus effettivo (ad esempio, SCADA, HMI o un altro controllore) sia disponibile.

L'obiettivo principale è inviare scritture simulate di registri (ad esempio, valori di coil o registri holding) dal PC al CP341 per simulare ingressi da dispositivi di campo.

Hardware tipico per la simulazione:

• Hardware PLC: CPU Siemens S7-300 (es. CPU 315-2 DP) e un modulo CP341 (6ES7 341-1xH01-0AE0) con il driver slave Modbus appropriato (6ES7 870-1AA01-0YA0).
• Interfaccia PC: Un PC con una porta seriale (COM) o un adattatore convertitore USB-RS485.
• Cablaggio: Un cavo RS485 punto-punto.

Software PC:

È necessario un software di simulazione master Modbus in grado di gestire il protocollo Modbus RTU. Esempi includono Modbus32, ModScan o Simply Modbus Master. Questi software agiscono come master Modbus RTU, generando frame di richiesta (Codici Funzione 01, 03, 05, 06, 15, 16) per leggere da o scrivere sullo slave CP341.

Configurazione e Programmazione PLC (es. Siemens STEP 7):

1. Installazione Driver: Installare il pacchetto driver slave Modbus per CP341.
2. Configurazione Hardware: Inserire il modulo CP341 nel rack S7-300 e configurarne le proprietà.
3. Programmazione PLC: Chiamare il blocco funzione di comunicazione Modbus (es. FB80 'PRCVRK') in un OB ciclico (es. OB1). Questo blocco gestisce la ricezione delle richieste Modbus.
4. Mapping del Blocco Dati: Creare un blocco dati (DB) che funga da interfaccia, mappando i registri Modbus a variabili nel DB.
5. Download e Online: Scaricare la configurazione e il programma sul PLC e andare online.
6. Configurazione Software di Simulazione: Sul PC, configurare il software master Modbus con i parametri della porta seriale corrispondenti a quelli del CP341.

Sfide Tecniche Critiche nella Simulazione e Comunicazione

Un problema significativo e documentato si presenta quando si comunica con più dispositivi slave Modbus da un singolo CP341 configurato come master (anche se lo scenario qui descritto è quello dello slave, la problematica è correlata alla stabilità della libreria). In alcune configurazioni, i parametri all'interno dei blocchi della libreria Modbus Siemens potrebbero non re-inizializzarsi correttamente durante la modalità RUN, richiedendo un ciclo STOP-RUN del PLC tra le comunicazioni con dispositivi diversi.

Per verificare la corretta configurazione, è possibile andare online con il PLC in STEP 7 e monitorare il blocco dati mappato. Il programma PLC può poi utilizzare questo valore di ingresso per elaborazioni successive.

È inoltre fondamentale testare scenari di errore: utilizzare un indirizzo slave, un baud rate o una parità non corretti nel software di simulazione per verificare che il CP341 rifiuti correttamente i frame non validi.

Alternative per Test e Integrazione

Oltre alla simulazione diretta, esistono altre strategie:

• Gateway Modbus Dedicato: Utilizzare un dispositivo gateway standalone da Modbus RTU a Ethernet industriale (es. Modbus TCP). I dispositivi di campo Modbus si collegano a questo gateway, che poi comunica con il PLC S7-300 tramite Ethernet standard (es. TCP/IP).
• Schede di Simulazione I/O Fisiche: Impiegare schede di simulazione ingressi/uscite manuale con interruttori fisici e LED che si collegano direttamente ai moduli DI/DO del PLC.
• PLC Software (PLCSIM): Per test iniziali della logica senza hardware, utilizzare Siemens PLCSIM per simulare il PLC e la comunicazione virtuale.

Dispositivi Modbus Disponibili

Esiste un'ampia gamma di dispositivi che implementano il protocollo Modbus, sia come master che come slave, e che offrono diverse funzionalità:

• DAT9000-USB: Unità intelligente per il controllo di una rete di dispositivi Modbus RTU slave tramite RS-485 o Modbus TCP tramite Ethernet. Permette la memorizzazione dati su USB e accesso tramite web server integrato.
• DAT9011: Consente il controllo di reti Modbus RTU/TCP, con ingressi analogici, uscite digitali e ingressi digitali con contatori di impulsi.
• DAT3138: Comanda fino a 8 uscite relè SPDT tramite Modbus RTU/ASCII su RS-485, con sistema di timer Watch-Dog per sicurezza.
• DAT3116: Comanda fino a 16 uscite a transistor PNP tramite Modbus RTU/ASCII su RS-485, con timer Watch-Dog e allarme di corto circuito.
• DAT8014: Modbus TCP server che converte fino a 4 segnali analogici in unità ingegneristiche digitali. Accessibile tramite Web Server integrato.
• DAT8188: Modbus TCP server con otto canali di ingresso digitali e otto uscite digitali a transistor PNP, con contatori e misura di frequenza. Offre isolamento elettrico totale.
• DAT3188-4: Acquisisce fino a 4 ingressi digitali e comanda fino a 8 uscite a transistor PNP tramite Modbus RTU/ASCII su RS-485, con due timer Watch-Dog per maggiore sicurezza.

Questi sono solo alcuni esempi che dimostrano la versatilità e l'ampia disponibilità di hardware compatibile con il protocollo Modbus.

In conclusione, il protocollo Modbus, con le sue diverse varianti RTU, ASCII e TCP/IP, rappresenta una soluzione robusta e flessibile per la comunicazione tra dispositivi industriali. La sua semplicità, scalabilità e ampia applicabilità ne garantiscono la continua rilevanza nell'era dell'Industrial Internet of Things (IIoT), fornendo un supporto fondamentale per l'aggiornamento e l'automazione delle industrie tradizionali. La comprensione del suo modello relazionale master-slave e delle sue specificità è cruciale per progettare e implementare sistemi di controllo efficienti e affidabili.
