Interruttore Bipolare Ave Ral: Caratteristiche Tecniche e Guida all'Installazione

Un interruttore bipolare, noto anche come interruttore a due poli, rappresenta una componente fondamentale negli impianti elettrici moderni, offrendo un livello di sicurezza e controllo superiore rispetto ai tradizionali interruttori unipolari. Questo articolo si propone di esplorare in dettaglio le caratteristiche distintive di un interruttore bipolare Ave Ral, con particolare attenzione al modello specifico descritto, e di fornire una guida chiara e completa per la sua installazione, mirando a una comprensione accessibile sia per l'appassionato di fai-da-te che per il professionista del settore.

Comprendere la Funzionalità di un Interruttore Bipolare

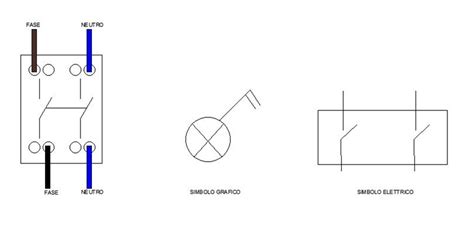

La differenza sostanziale tra un interruttore unipolare e uno bipolare risiede nel numero di conduttori che interrompono. Mentre un interruttore unipolare interrompe solo la fase (il conduttore attivo), un interruttore bipolare disconnette simultaneamente sia la fase che il neutro. Questa doppia interruzione è cruciale per garantire la completa sicurezza di un circuito elettrico. Quando un apparecchio o un circuito è spento tramite un interruttore bipolare, è effettivamente isolato dalla rete elettrica, eliminando il rischio di scosse elettriche anche in caso di guasti o manipolazioni accidentali.

L'interruttore bipolare Ave Ral in esame, identificato dalla serie Class e dal colore RAL 1013 (un bianco perla con finitura lucida), opera a una tensione nominale di 250V e gestisce una corrente di 10A (indicato come 10AX). Il "2P" nella sua designazione si riferisce appunto ai due poli che controlla. La sua funzione di comando è classificata come "altri", suggerendo una tipologia di azionamento standard, probabilmente a levetta o a bilanciere.

Caratteristiche Tecniche Specifiche dell'Interruttore Ave Ral

Analizzando le specifiche tecniche fornite, emergono diversi aspetti rilevanti per comprendere appieno le capacità e l'applicazione di questo interruttore bipolare Ave Ral:

• Tipo di Funzionamento: Interruttore bipolare. Questa è la caratteristica primaria che ne definisce la funzione di sicurezza avanzata.
• Numero di Bascule di Azionamento: 1. Ciò indica che l'interruttore è gestito da un singolo comando, che opera contemporaneamente su entrambi i poli.
• Tipo di Montaggio: Supporto modulo. Questo suggerisce che l'interruttore è progettato per essere integrato in quadri elettrici modulari o scatole di derivazione standard, tipicamente utilizzando un sistema di aggancio su guida DIN o su telaio modulare. La larghezza dell'apparecchio, pari a 22.5 mm, è coerente con le dimensioni standard di un modulo in un quadro elettrico.
• Colore e Finitura: Beige (RAL 1013), finitura lucida. Questo dettaglio estetico è importante per l'integrazione con altri componenti dell'impianto e con l'arredamento circostante. La finitura lucida contribuisce a un aspetto pulito e moderno.
• Composizione: Dispositivo modulare per programmi d'interruttori d'impianti. Conferma la sua natura modulare e la sua compatibilità con sistemi di quadri elettrici componibili.
• Funzione di Illuminazione: Altri. La dicitura "altri" per la funzione di illuminazione suggerisce che questo interruttore non dispone di una spia luminosa integrata per indicare lo stato di accensione/spegnimento.

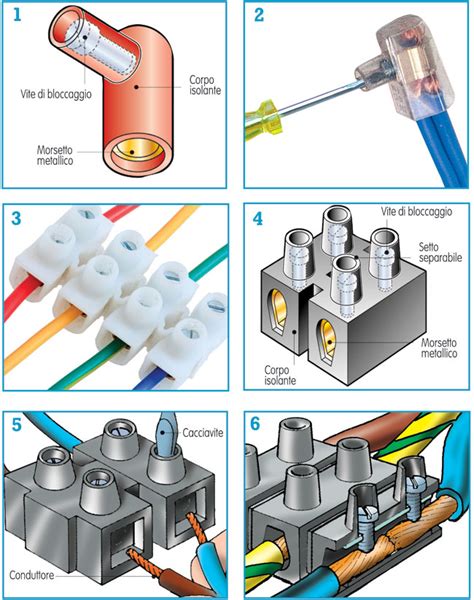

• Tipo di Collegamento: Morsetto a vite. Questa è una caratteristica fondamentale per l'installazione. I morsetti a vite offrono un collegamento sicuro e affidabile per i conduttori elettrici, richiedendo l'uso di cacciaviti adeguati per il serraggio.
• Tipo di Fissaggio: Bloccare in posizione. Indica il meccanismo tramite cui l'interruttore viene assicurato una volta montato nel suo alloggiamento.
• Tipo di Superficie: Brillante. Coerente con la finitura lucida.
• Con Piastra di Montaggio: No. Questo significa che l'interruttore non include una piastra pre-montata e dovrà essere fissato direttamente sul supporto modulare o sulla guida DIN.
• Interruttore della Lavatrice: No. Specifica che non è un interruttore dedicato per elettrodomestici specifici come le lavatrici, che spesso richiedono funzionalità aggiuntive.
• Casella di Testo/Superficie di Marcatura: No. L'interruttore non dispone di uno spazio dedicato per etichettatura o personalizzazione diretta sulla sua superficie.
• Resistenza agli Urti: Altri. La dicitura "altri" indica che, sebbene possa avere una certa resistenza agli urti, non sono specificate certificazioni particolari o livelli elevati in questo senso.
• Qualità del Materiale: Materiale termoplastico. I termoplastici sono comunemente utilizzati per gli involucri degli interruttori grazie alla loro resistenza elettrica, all'isolamento termico e alla durabilità.
• Supporto disponibile IFTTT: No. L'interruttore non è compatibile con piattaforme di automazione domestica basate su IFTTT (If This Then That).
• Numero Moduli da Frutto: 1. Corrisponde alla larghezza in moduli standard di un quadro elettrico.
• Trattamento Antibatterico: No. Non presenta rivestimenti o trattamenti specifici per inibire la crescita batterica.
• Protezione della Superficie: Non trattato. La superficie non ha subito trattamenti protettivi aggiuntivi oltre alla finitura standard.
• Adatto per Classe di Protezione (IP): Altri. Questa specifica è ambigua senza ulteriori dettagli. La classe di protezione IP (Ingress Protection) indica il grado di protezione contro l'ingresso di corpi solidi e liquidi. "Altri" suggerisce che potrebbe avere una protezione standard, ma non è specificata una classificazione IP precisa come IP20 o IP55.
• Corrente di Commutazione per Lampade Fluorescenti: 10 AX. Questo valore è particolarmente importante per il controllo di carichi induttivi come le lampade fluorescenti. L'indicazione "AX" denota una corrente di commutazione specifica per questo tipo di carico, che è spesso superiore alla corrente nominale continua.

Guida all'Installazione dell'Interruttore Bipolare Ave Ral

L'installazione di un interruttore bipolare, sebbene richieda attenzione e conoscenza delle normative elettriche, può essere eseguita seguendo procedure standard. È fondamentale ricordare che per interventi su impianti elettrici è sempre consigliabile rivolgersi a un elettricista qualificato per garantire la sicurezza e la conformità alle normative vigenti.

Prima di iniziare:

1. Sicurezza prima di tutto: Assicurarsi che l'alimentazione elettrica generale dell'impianto sia completamente disattivata dal quadro elettrico principale. Verificare l'assenza di tensione utilizzando un tester o un cercafase su tutti i conduttori coinvolti.
2. Strumenti necessari: Cacciaviti isolati di varie dimensioni (a taglio e a croce), pinze spellafili, tronchesi, tester di tensione, metro, matita.
3. Materiali: L'interruttore bipolare Ave Ral, cavi elettrici di sezione adeguata al carico e alle normative, morsetti o connettori se necessari.
4. Normative: Familiarizzare con le normative elettriche locali (es. CEI 64-8 in Italia) riguardanti l'installazione di interruttori e circuiti elettrici.

Procedura di installazione:

1. Preparazione del quadro elettrico: Se l'interruttore deve essere installato in un quadro elettrico modulare, assicurarsi che ci sia uno spazio disponibile di un modulo standard (22.5 mm). Se si utilizza una scatola di derivazione, preparare l'apertura per il montaggio modulare.

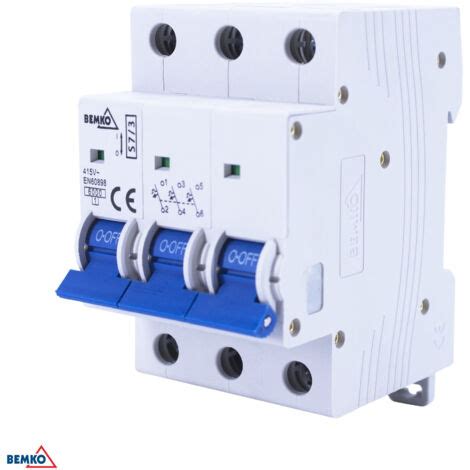

2. Posizionamento dell'interruttore: L'interruttore Ave Ral è progettato per il montaggio su supporto modulo. Questo di solito comporta l'aggancio del dispositivo su una guida DIN all'interno del quadro elettrico o il suo fissaggio tramite clip a un telaio modulare. Verificare il meccanismo di fissaggio specifico del modello.
3. Collegamento dei conduttori:
   • Identificazione dei conduttori: Nel punto di installazione dell'interruttore, si troveranno i conduttori di fase e neutro del circuito che si desidera controllare. È essenziale identificarli correttamente.
   • Preparazione dei cavi: Spellare una piccola porzione di isolante dalla estremità di ciascun conduttore (fase e neutro) che andrà collegato all'interruttore. La lunghezza da spellare dipenderà dalla profondità dei morsetti a vite.
   • Collegamento alla fase: Collegare il conduttore di fase a uno dei morsetti dell'interruttore bipolare. Utilizzare un cacciavite isolato per serrare saldamente la vite sul conduttore, assicurandosi che sia ben saldo e che non ci siano fili scoperti fuori dal morsetto.
   • Collegamento al neutro: Collegare il conduttore di neutro all'altro morsetto dell'interruttore bipolare. Anche in questo caso, serrare saldamente la vite.
   • Collegamento all'utenza: I conduttori che partono dall'interruttore verso l'utenza (es. una presa, un punto luce) dovranno essere collegati in modo speculare ai morsetti di uscita dell'interruttore, sempre rispettando la corretta polarità (fase in uscita dalla fase, neutro in uscita dal neutro).
4. Verifica dei collegamenti: Una volta collegati tutti i fili, ricontrollare attentamente che tutti i morsetti siano serrati correttamente e che non vi siano fili scoperti che possano causare cortocircuiti o pericoli.
5. Fissaggio finale: Assicurare l'interruttore nella sua posizione definitiva nel quadro o nella scatola di derivazione, utilizzando il meccanismo di "blocco in posizione" previsto.
6. Rimessa in tensione e test: Ripristinare l'alimentazione elettrica generale con cautela. Testare il funzionamento dell'interruttore bipolare azionandolo più volte. Verificare con il tester che la tensione venga effettivamente interrotta quando l'interruttore è spento e ripristinata quando è acceso, sia sul conduttore di fase che su quello di neutro.

Applicazioni e Vantaggi dell'Interruttore Bipolare

L'adozione di interruttori bipolari, come il modello Ave Ral analizzato, è particolarmente raccomandata in diverse situazioni per massimizzare la sicurezza:

• Protezione di apparecchiature sensibili: Per apparecchiature elettroniche o elettrodomestici che richiedono un isolamento completo dalla rete elettrica per evitare danni da sovratensioni o per manutenzione.
• Circuiti con rischio elevato: In ambienti umidi (come bagni o cucine, sebbene sia necessario verificare la classe IP adeguata) o in aree dove vi è una maggiore probabilità di contatto con l'acqua, l'interruzione sia di fase che di neutro riduce significativamente il rischio di scosse.
• Installazioni in cui è richiesta una sicurezza maggiore: Normative specifiche o preferenze personali possono richiedere l'uso di interruttori bipolari per un livello di protezione superiore.
• Circuiti di illuminazione: Permette di isolare completamente l'impianto di illuminazione, fondamentale ad esempio durante la sostituzione di lampadine.
• Interruttore lavatrice o scaldabagno: Sebbene questo specifico modello non sia etichettato come tale, interruttori bipolari sono spesso utilizzati come comandi dedicati per elettrodomestici ad alto assorbimento come lavatrici, asciugatrici o scaldabagno, garantendo un isolamento completo durante le operazioni di manutenzione o in caso di emergenza.

Il vantaggio principale risiede nella sicurezza potenziata. Interrompendo entrambi i conduttori, si elimina ogni potenziale percorso per la corrente attraverso l'apparecchio o il circuito, rendendo gli interventi di manutenzione più sicuri e riducendo il rischio di incidenti dovuti a contatti accidentali con conduttori sotto tensione. La capacità di gestire 10AX, specialmente per carichi fluorescenti, indica una buona capacità di commutazione per una varietà di applicazioni comuni.

Considerazioni sulla Qualità e Durabilità

La scelta di un interruttore bipolare Ave Ral, appartenente alla serie Class, suggerisce un prodotto destinato al mercato residenziale e terziario, che mira a un equilibrio tra prestazioni affidabili, estetica gradevole e un costo competitivo. Il materiale termoplastico utilizzato è uno standard del settore, offrendo una buona resistenza all'invecchiamento e all'uso quotidiano. La finitura lucida e il colore RAL 1013 contribuiscono a un'integrazione estetica armoniosa con le moderne serie civili.

È importante notare che la dicitura "altri" per specifiche come la resistenza agli urti o la classe di protezione IP suggerisce che questo interruttore rientra nelle specifiche standard per applicazioni generali. Per ambienti che richiedono protezioni particolari (ad esempio, elevata resistenza a polvere, acqua o impatti meccanici), sarebbe necessario optare per interruttori con certificazioni IP e IK specifiche.

La compatibilità con sistemi di automazione domestica come Apple HomeKit, Google Assistant o Amazon Alexa è assente in questo modello. Per chi desidera integrare il controllo degli interruttori in un sistema di domotica, sarebbero necessarie soluzioni alternative, spesso basate su interruttori smart o moduli aggiuntivi.

In sintesi, l'interruttore bipolare Ave Ral serie Class, con le sue caratteristiche di doppio isolamento, montaggio modulare e finitura estetica curata, rappresenta una scelta solida per chi cerca un dispositivo di comando e protezione affidabile per circuiti elettrici, ponendo un'enfasi particolare sulla sicurezza degli utenti e sulla completezza dell'interruzione del circuito.
