La protezione dei circuiti elettrici e delle persone è un aspetto fondamentale nella progettazione e realizzazione di qualsiasi impianto, sia esso civile o industriale. Tra i dispositivi di sicurezza più cruciali in questo contesto, l'interruttore magnetotermico differenziale riveste un ruolo di primaria importanza. In particolare, il modello Tipo A da 32A bipolare con una sensibilità di 300mA rappresenta una soluzione avanzata e affidabile per garantire la massima sicurezza e conformità normativa.
Comprendere il Ruolo dell'Interruttore Differenziale

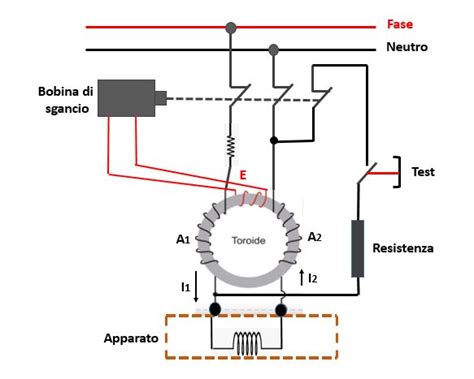

Prima di addentrarci nelle specifiche del modello Tipo A 32A bipolare 300mA, è essenziale comprendere la funzione primaria di un interruttore differenziale, comunemente noto come "salvavita". La sua azione è quella di interrompere in modo rapido ed efficace il flusso di corrente elettrica all'interno di un circuito nel momento in cui rileva una dispersione. Questa dispersione si verifica quando la corrente, invece di seguire il percorso previsto attraverso i conduttori, devia e attraversa un corpo conduttore, come ad esempio il corpo umano. L'intervento del salvavita previene così il rischio di folgorazione, salvaguardando la vita delle persone. La sua importanza è tale che la sua installazione è resa obbligatoria dalle normative vigenti per la maggior parte degli impianti elettrici.
La Serie HD90 e la Serie Resi9: Soluzioni per Ogni Esigenza
La serie di interruttori magnetotermici differenziali HD90 è stata sviluppata per rispondere alle esigenze di protezione sia in contesti residenziali che industriali. Questi dispositivi si distinguono per la loro curva di intervento, che può essere di tipo B o C. La curva di intervento definisce il comportamento dell'interruttore in risposta a sovraccarichi e cortocircuiti. Una curva di tipo B è generalmente impiegata per proteggere circuiti con carichi prevalentemente resistivi e apparecchiature elettroniche sensibili, mentre una curva di tipo C è adatta per circuiti con carichi induttivi, come motori o trasformatori, che possono generare picchi di corrente all'avviamento. La progettazione di queste curve è mirata a garantire una protezione standard e ottimale dei cavi e degli impianti che alimentano le varie apparecchiature utilizzatrici, evitando interventi intempestivi dovuti a normali assorbimenti di corrente.
Parallelamente, la nuova gamma di apparecchi modulari Resi9 di Schneider Electric si pone come una risposta innovativa alle esigenze degli installatori che realizzano quadri elettrici in ambito residenziale. Questa serie è stata concepita per facilitare l'installazione, ottimizzare lo spazio e migliorare la redditività del lavoro, consentendo di realizzare quadri elettrici in linea con le più recenti raccomandazioni normative. Resi9 rappresenta un rinnovamento continuo del catalogo di apparecchi modulari, integrando funzionalità che rispondono alle future edizioni delle normative, come la CEI 64-8, e si propone come un insieme di prodotti unico per il quadro elettrico domestico. L'integrazione di Resi9 con altri apparecchi modulari e la sua conformità ai requisiti Green Premium, programma di Schneider Electric per la sostenibilità delle performance, sottolineano un impegno verso soluzioni efficienti e a basso impatto ambientale.
Caratteristiche Tecniche del Differenziale Magnetotermico Tipo A 32A Bipolare 300mA
Analizziamo ora nel dettaglio le specifiche del differenziale magnetotermico Tipo A 32A bipolare 300mA:
Tipo A: La designazione "Tipo A" si riferisce alla capacità dell'interruttore di rilevare non solo le correnti di guasto alternate (AC) sinusoidali, ma anche le correnti di guasto pulsanti unidirezionali. Questo è particolarmente importante in presenza di apparecchiature elettroniche moderne, come alimentatori a commutazione, dimmer o variatori di velocità, che possono generare questo tipo di correnti di guasto. Un interruttore Tipo A offre quindi una protezione più completa rispetto ai tradizionali Tipo AC.
32A: Questo valore indica la corrente nominale dell'interruttore, ovvero la massima corrente continua che può essere interrotta in condizioni normali di funzionamento senza causare danni o surriscaldamenti. La scelta di 32A è spesso determinata dalla capacità di portata dei cavi protetti e dal tipo di carico collegato al circuito. È fondamentale che la corrente nominale dell'interruttore sia adeguata alla corrente assorbita dall'apparecchiatura o dal gruppo di apparecchiature che alimenta.
Bipolare: La dicitura "bipolare" significa che l'interruttore interrompe sia la fase che il neutro del circuito. Questa configurazione è essenziale per garantire una disconnessione completa e sicura dell'impianto in caso di guasto, impedendo che una tensione residua possa rimanere presente sul conduttore di neutro anche dopo l'intervento dell'interruttore. La protezione bipolare è particolarmente raccomandata in determinati contesti normativi e per specifiche tipologie di impianti.
300mA: Questo valore rappresenta la corrente differenziale nominale (IΔn), ovvero la corrente di guasto alla quale l'interruttore deve intervenire. Una sensibilità di 300mA è tipicamente utilizzata per la protezione generale di circuiti, specialmente in ambienti industriali o per proteggere apparecchiature che, in caso di guasto, potrebbero rappresentare un rischio significativo. Per la protezione delle persone contro i contatti indiretti, le normative impongono spesso valori di sensibilità inferiori (ad esempio, 30mA), ma la scelta di 300mA è appropriata per la protezione contro i contatti diretti o per la protezione antincendio.
Interruttori differenziali - Sensibilità e curve
Applicazioni e Benefici
L'interruttore magnetotermico differenziale Tipo A 32A bipolare 300mA trova impiego in una vasta gamma di applicazioni. La sua capacità di gestire sia correnti alternate che pulsanti, unitamente alla protezione bipolare, lo rende ideale per la protezione di circuiti che alimentano apparecchiature con componenti elettronici, motori, o in situazioni dove è richiesta una disconnessione totale di fase e neutro.
I benefici derivanti dall'utilizzo di questo tipo di interruttore sono molteplici:
- Sicurezza Elevata: Offre una protezione superiore contro i guasti elettrici, riducendo drasticamente il rischio di incendi e folgorazioni.
- Conformità Normativa: Garantisce il rispetto delle più stringenti normative in materia di sicurezza elettrica.
- Versatilità: La capacità di rilevare diversi tipi di correnti di guasto lo rende adatto a una vasta gamma di apparecchiature.
- Affidabilità: Progettato per garantire un funzionamento stabile e duraturo nel tempo.
- Protezione Integrata: Combina le funzioni di protezione da sovraccarico, cortocircuito e guasto verso terra in un unico dispositivo, semplificando il quadro elettrico e l'installazione.
La scelta di un interruttore magnetotermico differenziale con queste caratteristiche è un investimento nella sicurezza e nella longevità dell'impianto elettrico, assicurando tranquillità sia agli installatori che agli utilizzatori finali. La sua integrazione in sistemi come la gamma Resi9 dimostra un'evoluzione costante verso soluzioni più intelligenti, efficienti e sostenibili nel campo della protezione elettrica.
