L'installazione e la corretta gestione degli apparecchi elettrici domestici richiedono una comprensione approfondita dei componenti che ne garantiscono il funzionamento sicuro ed efficiente. Tra questi, l'interruttore bipolare riveste un ruolo cruciale, specialmente in presenza di carichi significativi come i boiler. Questo articolo si propone di fornire una guida dettagliata sull'interruttore bipolare, esplorando le sue funzionalità, i meccanismi di collegamento e le ragioni del suo impiego, con un'attenzione particolare ai contesti in cui è richiesto un intervento più specifico, come la sostituzione di un interruttore unipolare esistente.
Comprendere l'Interruttore Bipolare: Funzionalità e Principi di Base
Un interruttore bipolare è un dispositivo elettrico progettato per interrompere simultaneamente l'alimentazione di entrambi i poli di un circuito elettrico. A differenza di un interruttore unipolare, che agisce solo su una linea (generalmente la fase), l'interruttore bipolare interrompe sia la fase che il neutro. Questa doppia interruzione offre un livello di sicurezza superiore, isolando completamente l'apparecchio dalla rete elettrica.
L'essenza del suo funzionamento risiede nel termine stesso: "interruttore" indica la sua capacità di aprire una parte di un circuito, impedendo così alla corrente elettrica di raggiungere un carico. "Bipolare" specifica che questa interruzione avviene su due conduttori distinti. Questa caratteristica lo rende particolarmente adatto per l'utilizzo come sistema di protezione o per la gestione di grandi apparecchiature elettriche.
Gli apparecchi che richiedono un'elevata potenza o che presentano particolari esigenze di sicurezza, come forni, lavatrici, piani cottura e, appunto, boiler, beneficiano dell'installazione di interruttori bipolari. L'obiettivo primario è garantire che, in caso di necessità di manutenzione, emergenza o semplicemente per spegnere l'apparecchio, l'isolamento dalla rete elettrica sia completo e inequivocabile.
Il prezzo di un interruttore bipolare è generalmente superiore a quello di un interruttore unipolare. Per questo motivo, la sua adozione è consigliata principalmente nei casi in cui le normative di sicurezza o le caratteristiche del carico lo richiedano esplicitamente, piuttosto che per un utilizzo generalizzato in ogni punto della casa.
Il Collegamento dell'Interruttore Bipolare: Un Approccio Passo-Passo
Il collegamento di un interruttore bipolare, sebbene richieda una certa attenzione, segue una logica precisa. È fondamentale ricordare che, prima di intraprendere qualsiasi operazione sui collegamenti elettrici, è imperativo assicurarsi che il contatore generale sia disattivato e che non vi sia più alcuna presenza di energia elettrica nell'impianto domestico. La sicurezza è sempre la priorità assoluta.
Collegamento Standard di un Interruttore Bipolare
In un collegamento standard, l'interruttore bipolare viene installato in serie con l'alimentazione dell'apparecchio da proteggere. I fili di fase e neutro provenienti dalla rete elettrica vengono collegati ai morsetti di ingresso dell'interruttore (solitamente nella parte superiore). Successivamente, i fili di fase e neutro che alimenteranno l'apparecchio (in questo caso, il boiler) vengono collegati ai morsetti di uscita dell'interruttore (solitamente nella parte inferiore).

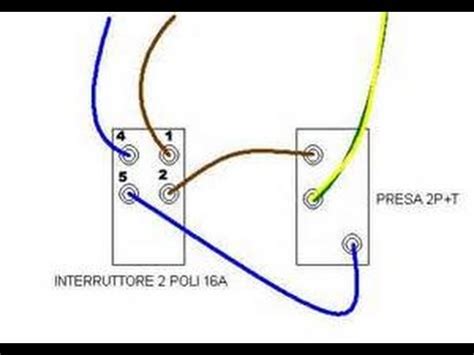

Un esempio comune di applicazione di un interruttore bipolare si riscontra nelle prese elettriche comandate, come quelle utilizzate per lavatrici o lavastoviglie. In questi casi, in uscita dall'interruttore bipolare, dai morsetti inferiori, si collega la linea che va alla presa elettrica. Il filo marrone (fase) viene collegato a un morsetto inferiore, allineato con il collegamento della fase in ingresso.
La presa elettrica, che generalmente dispone di tre morsetti, richiede il collegamento della fase e del neutro ai rispettivi morsetti, mentre il morsetto centrale è destinato al collegamento della terra (filo giallo-verde).
Sostituzione di un Interruttore Unipolare con un Bipolare: Sfide e Soluzioni
La sostituzione di un interruttore unipolare con uno bipolare, specialmente in presenza di una spia luminosa, presenta delle sfide specifiche legate alla gestione dei fili. Analizziamo un caso pratico basato su un'esperienza diretta.

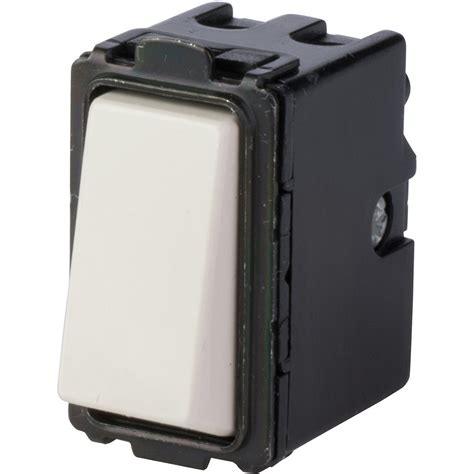

In un impianto esistente, si potrebbe riscontrare un interruttore unipolare su cui è stato effettuato un ponticellamento. Questo ponticellamento, realizzato utilizzando un filo blu (neutro) collegato al filo marrone (fase), suggerisce una configurazione particolare, probabilmente legata all'alimentazione di una spia integrata nell'interruttore unipolare.
L'intenzione è quella di installare un nuovo interruttore bipolare, che anch'esso è dotato di spia luminosa. La difficoltà principale sorge quando i fili che escono dall'apparecchio (in questo caso, il boiler), identificati come blu (neutro) e marrone (fase), terminano in una "matassa di cavi" all'interno della scatola di derivazione, per poi ritornare alla presa dove si collega l'interruttore bipolare.
Per montare correttamente l'interruttore bipolare, potrebbe essere necessario far passare un ulteriore filo. Il filo marrone che entra nell'interruttore bipolare, sul pin centrale, dovrebbe rappresentare la fase interrotta dal vecchio interruttore unipolare. Attraverso il filo blu (neutro), questa fase ritorna al boiler.
Nel caso dell'interruttore bipolare con spia, il filo blu che si trova da solo sull'interruttore (escludendo quello collegato alla fase per la spia) dovrebbe essere il neutro. Questo neutro è anche collegato direttamente al boiler tramite il filo blu presente nella scatola di derivazione.
In pratica, per sfruttare appieno le capacità bipolari del nuovo interruttore e alimentare correttamente la spia, potrebbe essere necessario un "spezzone di filo" che colleghi l'interruttore bipolare alla scatola di derivazione. Questo filo aggiuntivo garantirebbe la corretta alimentazione sia per l'interruzione della fase che per il funzionamento della spia.
Opzioni di Collegamento Alternativo
Se la prospettiva di far passare un nuovo filo risulta complessa o non desiderata, è comunque possibile utilizzare l'interruttore bipolare acquistato "alla stregua di un unipolare". In questo scenario, si sfrutterebbero solo le funzionalità essenziali dell'interruttore bipolare per interrompere la fase, mentre il neutro verrebbe gestito diversamente o non interrotto dall'interruttore stesso.
Tuttavia, è importante notare che questa soluzione non sfrutterebbe appieno i vantaggi di sicurezza offerti da un interruttore bipolare e potrebbe non essere conforme alle normative vigenti per determinati tipi di installazioni.
Dettagli sui Pin e Collegamenti
Gli interruttori bipolari moderni spesso dispongono di 4 pin, che in realtà sono formati da coppie di morsetti. Ad esempio, sul morsetto numero 2, si potrebbe collegare solo il filo marrone (fase). La corretta disposizione dei fili sui morsetti è cruciale per il funzionamento dell'interruttore e della spia.
Come comandare una presa con interruttore bipolare guida. Guida tutorial #Pubblicità
L'Importanza degli Interruttori Bipolari nei Grandi Carichi
L'impiego di interruttori bipolari è particolarmente giustificato in corrispondenza di grandi carichi elettrici. Questi apparecchi, come lavatrici, forni, piani cottura e boiler, assorbono una quantità significativa di energia e presentano potenziali rischi maggiori in caso di malfunzionamenti o durante le operazioni di manutenzione.
Perché Utilizzare Interruttori Bipolari con Grandi Carichi?
- Sicurezza Incrementata: L'interruzione simultanea di fase e neutro garantisce un isolamento completo dell'apparecchio dalla rete elettrica. Questo riduce drasticamente il rischio di folgorazione durante interventi di riparazione o pulizia, anche per chi non ha una profonda conoscenza degli impianti elettrici.
- Protezione dell'Apparecchio: In caso di sbalzi di tensione o anomalie sulla rete elettrica, l'interruttore bipolare può contribuire a proteggere l'apparecchio collegato, interrompendo il flusso di corrente.
- Conformità Normativa: In molti contesti, l'utilizzo di interruttori bipolari per determinati tipi di apparecchi o installazioni è imposto dalle normative di sicurezza elettrica per garantire la protezione degli utenti.
- Gestione Efficiente: Permette un controllo più sicuro e completo sull'alimentazione di apparecchiature che rappresentano un consumo energetico importante.
Esempi di Applicazione
- Boiler Elettrici: Come discusso, i boiler sono apparecchi che richiedono un'attenzione particolare a causa della loro potenza e della presenza di acqua. L'interruttore bipolare assicura che l'apparecchio sia completamente disconnesso dall'alimentazione prima di qualsiasi intervento.
- Forni e Piani Cottura: Questi elettrodomestici ad alto consumo energetico beneficiano dell'isolamento completo fornito da un interruttore bipolare per ragioni di sicurezza e per la protezione dell'apparecchio stesso.
- Lavatrice e Lavastoviglie: La gestione dell'acqua e la potenza assorbita da questi elettrodomestici rendono l'interruttore bipolare una scelta di sicurezza preferibile.
Considerazioni Finali e Quando Chiamare un Professionista
La comprensione dei principi di funzionamento e delle modalità di collegamento degli interruttori bipolari è fondamentale per garantire la sicurezza e l'efficienza degli impianti elettrici domestici. Sebbene sia possibile affrontare alcune operazioni di sostituzione con le dovute precauzioni e seguendo guide dettagliate, è sempre consigliabile rivolgersi a un elettricista qualificato per interventi complessi o quando si hanno dubbi sulla propria competenza.
Un professionista saprà non solo effettuare i collegamenti in modo corretto e sicuro, ma anche valutare la necessità effettiva dell'installazione di un interruttore bipolare in base alle normative vigenti e alle caratteristiche specifiche dell'impianto e degli apparecchi collegati.
