Commutatore Bipolare con Attacco Guida DIN: Funzionalità, Applicazioni e Specifiche Tecniche

Il commutatore bipolare, in particolare nella sua versione con attacco guida DIN, rappresenta un componente fondamentale negli impianti elettrici moderni, offrendo soluzioni versatili per la gestione e la deviazione di circuiti. La sua progettazione, incentrata sulla sicurezza e sulla facilità d'uso, lo rende uno strumento indispensabile sia per applicazioni residenziali che industriali.

Caratteristiche Tecniche Fondamentali

Un commutatore bipolare è essenzialmente un dispositivo che permette di deviare il flusso di corrente da un circuito a un altro. A differenza di un semplice interruttore, il commutatore opera spostando la connessione tra due o più circuiti. Nel caso specifico del commutatore bipolare, si gestiscono contemporaneamente due conduttori (fase e neutro, o due fasi in sistemi trifase), garantendo una separazione completa tra i circuiti attivi. L'attacco su guida DIN (Dispositivo di Interfaccia Normata) è una caratteristica che ne semplifica enormemente l'installazione all'interno di quadri elettrici standardizzati, permettendo un fissaggio rapido e sicuro.

Esistono diverse varianti di commutatori bipolari, ognuna con specifiche tecniche che ne determinano l'ambito di applicazione. Due esempi significativi forniti sono:

• Commutatore Bipolare da 63A: Questo modello è caratterizzato da due magnetotermici da 63A, dotati di un interblocco meccanico di sicurezza. Questo interblocco impedisce che entrambi gli interruttori siano attivati contemporaneamente, prevenendo cortocircuiti o danni all'impianto. La deviazione è manuale e meccanica, rendendo l'operazione intuitiva. La corrente massima supportata è di 63A, rendendolo idoneo per impianti monofase fino a una potenza di 10 kW. La sezione massima del cavo gestibile è di 35 mm², garantendo flessibilità per diverse esigenze di cablaggio. La norma di riferimento per questo tipo di dispositivo è la CEI EN 60947-2, che disciplina gli interruttori a bassa tensione. La tensione operativa può variare da 230-400V AC a 50Hz, fino a 250/550V DC, indicando una notevole versatilità. Il tipo di contatto è 2P + 2P con interblocco meccanico, confermando la gestione bipolare e la sicurezza intrinseca.

• Commutatore Bipolare da 32A: Questa versione, progettata per una corrente massima di 32A, è ideale per impianti che richiedono una potenza fino a 5 kW a 230V. Anch'esso presenta una deviazione manuale e meccanica, attuata tramite un interruttore, con due posizioni distinte: "IMPIANTO 1" e "IMPIANTO 2". La sezione massima del cavo gestibile è inferiore, attestandosi tra i 10 e i 16 mm², adeguata per carichi meno intensi. Le norme di riferimento sono la CEI EN 60947-3 e la CEI EN 60669-1, che coprono rispettivamente interruttori e sezionatori per bassa tensione e interruttori per uso domestico e similare. Il grado di protezione IP20 indica che il dispositivo è protetto contro corpi solidi superiori a 12.5 mm, ma non offre protezione contro l'acqua.

Funzionamento e Principi di Base

Il concetto alla base del commutatore risiede nella sua capacità di "commutare", ovvero cambiare, lo stato di funzionamento di un'apparecchiatura o di un circuito. Mentre un deviatore è un comando che collega un punto a uno di due altri punti (aprendo un circuito e chiudendo automaticamente l'altro), il commutatore può offrire una posizione aggiuntiva di "arresto" o "neutra", che mantiene entrambi i circuiti aperti. Questa capacità di controllo più granulare è ciò che distingue un commutatore e ne amplia le potenzialità applicative.

L'origine del termine "commutatore" deriva proprio dalla sua funzione di commutazione tra diversi stati operativi. A seconda dell'applicazione, può essere unipolare (gestendo un solo conduttore) o bipolare (gestendo contemporaneamente fase e neutro, o due fasi).

Configurazioni Applicative Versatili

La flessibilità dei commutatori bipolari con attacco guida DIN li rende adatti a una vasta gamma di configurazioni, tra cui spiccano due scenari comuni:

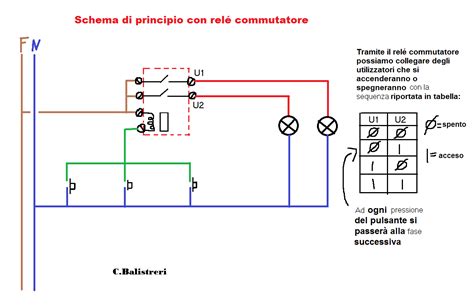

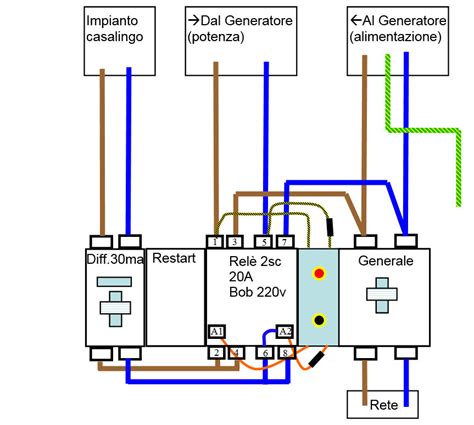

1. Commutazione tra Due Gruppi Generatori e un Singolo Carico: In questo setup, il commutatore permette di selezionare manualmente quale fonte di alimentazione debba servire un determinato carico. Un esempio tipico è la gestione dell'alimentazione principale da rete (es. Enel) e una fonte secondaria come un impianto fotovoltaico, eolico o un generatore di emergenza. L'utente può passare da una fonte all'altra in modo sicuro, garantendo la continuità dell'alimentazione o la gestione ottimale delle risorse energetiche.



2. Commutazione di un Singolo Generatore su Due Carichi Distinti: In questa configurazione, un'unica fonte di alimentazione (ad esempio, un generatore di corrente) può essere indirizzata verso due carichi separati, ma non contemporaneamente. Questo è utile in situazioni dove è necessario alimentare in sequenza o alternativamente diverse sezioni di un impianto, oppure per isolare un carico specifico durante le operazioni di manutenzione o per ottimizzare l'uso dell'energia.

Tipologie Avanzate e Funzionalità Specifiche

Oltre alle configurazioni standard, esistono varianti di commutatori bipolari che offrono funzionalità aggiuntive:

• Commutatori Bipolari a 3 Posizioni: Questi commutatori, come quelli utilizzati nei phon per regolare la velocità del flusso d'aria, dispongono di tre posizioni operative: due per le diverse funzionalità (es. velocità bassa e alta) e una posizione centrale di arresto o spegnimento. Questa modularità permette un controllo più sofisticato delle apparecchiature.

• Commutatori Bipolari Momentanei: Diversi dai commutatori a mantenimento, quelli momentanei tornano alla loro posizione di riposo non appena la pressione sul comando viene rilasciata. Un esempio classico sono i pulsanti per tapparelle elettriche: una pressione prolungata su un lato fa salire la tapparella, mentre sull'altro la fa scendere. Rilasciando il pulsante, la tapparella si ferma.

• Commutatori a Slitta (Slider): Questa tipologia offre un meccanismo di scorrimento per selezionare tra diverse posizioni. Possono gestire più di due circuiti e avere un numero variabile di posizioni di chiusura (due, tre, quattro o più), rendendoli ideali per applicazioni che richiedono la regolazione di velocità o la selezione tra molteplici modalità operative.

• Commutatori Rotativi Bipolari: In questi dispositivi, una lamella di contatto viene mossa attraverso un albero rotante, alimentando i vari contatti disposti su un disco. Questa meccanica permette una selezione precisa e affidabile tra diverse configurazioni di circuito. Esistono anche varianti radiali per applicazioni specifiche.

Normative e Sicurezza

L'utilizzo di commutatori bipolari è strettamente regolamentato da normative tecniche per garantirne la sicurezza e l'affidabilità. Le norme di riferimento, come la CEI EN 60947-2 (Interruttori a bassa tensione) e la CEI EN 60669-1 (Interruttori per uso domestico e similare), stabiliscono i requisiti minimi di prestazione, sicurezza e durata per questi dispositivi. Il rispetto di tali normative assicura che i commutatori siano in grado di sopportare le correnti nominali, resistere a sovraccarichi e cortocircuiti, e operare in modo sicuro per tutta la loro vita utile.

L'interblocco meccanico di sicurezza, presente in molti commutatori bipolari di alta gamma, è un elemento cruciale. Esso impedisce fisicamente che i due interruttori (o le due posizioni di un singolo interruttore) vengano attivati contemporaneamente, prevenendo così situazioni pericolose come cortocircuiti o danni alle apparecchiature collegate.

Applicazioni Generali e Complessità

Il commutatore bipolare trova impiego in un'ampia varietà di contesti, non limitandosi ai generatori e ai carichi. La sua capacità di gestire in modo sicuro due conduttori contemporaneamente lo rende adatto a:

• Apparecchi Elettronici ed Elettrodomestici: Come accennato, può controllare funzionalità multiple all'interno di un dispositivo, dalla velocità di un motore alla selezione di modalità operative.
• Sistemi di Alimentazione di Emergenza: Per il rapido passaggio dalla rete elettrica principale a un gruppo di continuità (UPS) o a un generatore di backup.
• Impianti con Fonti Energetiche Rinnovabili: Per la gestione della connessione tra la rete nazionale, l'impianto fotovoltaico/eolico e l'autoconsumo o l'immissione in rete.
• Automazione Industriale: Per la selezione di diverse modalità operative di macchinari, la gestione di circuiti di sicurezza o la commutazione tra alimentazioni ridondanti.

La comprensione delle specifiche tecniche, come la corrente nominale, la tensione operativa, la sezione massima del cavo e le norme di riferimento, è essenziale per scegliere il commutatore bipolare più adatto a una determinata applicazione. La facilità di installazione, grazie all'attacco guida DIN, riduce i tempi e i costi di montaggio, rendendolo una soluzione pratica ed efficiente per professionisti e appassionati del fai-da-te. La sua robustezza e la sua progettazione intrinsecamente sicura, specialmente nei modelli con interblocco meccanico, garantiscono un funzionamento affidabile e una maggiore protezione per l'impianto elettrico.
