Cavo Bipolare Flessibilissimo: Caratteristiche Costruttive, Prestazioni e Ampie Applicazioni

I cavi elettrici flessibili svolgono un ruolo centrale nell'alimentazione sia dei macchinari industriali che dei dispositivi residenziali nei moderni impianti elettrici. La loro capacità di piegarsi e adattarsi al movimento senza rompersi li rende indispensabili in una vasta gamma di applicazioni. Tuttavia, non tutti i cavi flessibili sono creati uguali, e la scelta del tipo corretto è cruciale per garantire sicurezza, durata e conformità normativa. Questo articolo esplora in dettaglio le caratteristiche e gli impieghi dei cavi bipolari flessibilissimi, analizzando le loro proprietà costruttive, le prestazioni in termini di sicurezza e reazione al fuoco, e le normative che ne disciplinano l'utilizzo.

Comprendere la Flessibilità: La Natura del Cavo Flessibilissimo

Un cavo elettrico flessibile è definito dalla sua costruzione, che prevede conduttori in rame a filo sottile. Questa particolare conformazione conferisce al cavo una notevole capacità di piegamento, rendendolo ideale per applicazioni dove il cavo è soggetto a movimento o deve essere facilmente manovrato. La flessibilità non è un mero vezzo estetico, ma una caratteristica funzionale essenziale che previene la rottura del conduttore dovuta a stress meccanici ripetuti.

La richiesta di cavi "resistenti" rispetto ai "cavi di servizio ordinario" da parte dei clienti evidenzia la necessità di comprendere le differenze prestazionali. Un cavo resistente, come quelli che analizzeremo, è progettato per sopportare condizioni operative più gravose, garantendo maggiore sicurezza e affidabilità nel tempo.

Caratteristiche Costruttive Fondamentali

L'analisi delle caratteristiche costruttive di un cavo bipolare flessibilissimo rivela una progettazione mirata a garantire flessibilità e resistenza.

• Conduttore: Il conduttore è realizzato in rame rosso flessibile, classificato secondo la classe 6 secondo le normative vigenti (ad esempio, IEC 60228). Questa classe indica un elevato numero di fili sottili che compongono il conduttore, conferendo la massima flessibilità.
• Isolamento: L'isolamento è costituito da una mescola a base di PVC (polivinilcloruro) o, in alcune varianti, da mescole elastomeriche prive di alogeni e non propaganti l'incendio. Il PVC è un materiale termoplastico comunemente utilizzato per l'isolamento dei cavi grazie alle sue proprietà isolanti e alla sua economicità. Le mescole elastomeriche, invece, offrono prestazioni superiori in termini di resistenza al calore, all'olio e, soprattutto, in termini di comportamento al fuoco.
• Cordatura: Le anime (i singoli conduttori isolati) sono twistate o cordate a corone concentriche. Questa disposizione aiuta a mantenere la forma del cavo e a distribuire uniformemente le sollecitazioni meccaniche.
• Guaina Esterna: La guaina esterna è anch'essa realizzata in una mescola a base di PVC o, per applicazioni più esigenti, in mescole elastomeriche non propaganti l'incendio e a ridotta emissione di alogeni. La guaina protegge l'isolamento interno da danni meccanici, agenti chimici e condizioni ambientali avverse. Il colore della guaina esterna, come nell'esempio fornito, può essere arancione (basato su RAL 2004) per una facile identificazione.
• Colori delle Anime: I colori delle anime seguono standard specifici (CEI UNEL 00722 - 00725 o HD 308 S2 - EN 50334) per facilitare l'identificazione dei conduttori durante l'installazione e la manutenzione.

Normative e Classificazioni di Reazione al Fuoco

La sicurezza elettrica e la protezione contro gli incendi sono aspetti fondamentali nella progettazione e nell'utilizzo dei cavi elettrici. Diverse normative e classificazioni definiscono le prestazioni dei cavi in caso di esposizione al fuoco.

• Regolamento Prodotti da Costruzione (CPR UE 305/11): Molti cavi flessibilissimi sono conformi ai requisiti del CPR, con l'obiettivo di limitare la produzione e la diffusione di fuoco e di fumo. Questo regolamento impone rigorosi test per valutare il comportamento dei materiali in caso di incendio.

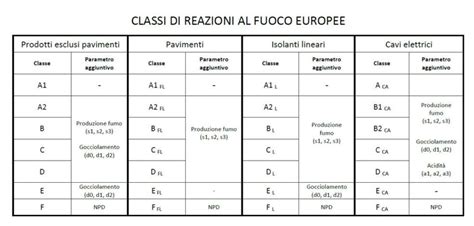

• Classi di Reazione al Fuoco: Le classi di reazione al fuoco, come Cca-s1b,d1,a1 o Cca-s3,d1,a3, forniscono indicazioni precise sulle prestazioni del cavo in caso di incendio. Queste classi sono determinate da una serie di criteri:
  • Propagazione della Fiamma: La capacità del cavo di non propagare il fuoco.
  • Emissione di Fumo: La quantità di fumo prodotta durante la combustione.
  • Gocciolamento Incandescente: La formazione di gocce infuocate che possono propagare l'incendio.
  • Emissione di Gas Corrosivi: La produzione di gas acidi e corrosivi, particolarmente pericolosi per le persone e le apparecchiature elettroniche.
  • Emissione di Alogeni: La presenza o assenza di alogeni (come cloro e bromo) nei materiali del cavo. I cavi "senza alogeni" (LS0H - Low Smoke Zero Halogen) sono preferibili in ambienti dove la sicurezza delle persone è prioritaria, poiché producono meno fumi tossici e corrosivi in caso di incendio.

I cavi unipolari e multipolari con conduttori flessibili, con o senza schermo, sono classificati secondo queste scale. Ad esempio, una classe Cca-s1b,d1,a1 indica prestazioni superiori rispetto a una Cca-s3,d1,a3 in termini di propagazione della fiamma, emissione di fumo e gocciolamento.

Tensione Nominale e Applicazioni Specifiche

La tensione nominale di un cavo indica la tensione massima per cui è stato progettato e testato. I cavi bipolari flessibilissimi possono avere diverse tensioni nominali, che ne determinano le applicazioni più adatte.

• Tensione Nominale U0/U non superiore a 300/500 V: Questi cavi sono generalmente impiegati per la connessione di apparecchi domestici all'alimentazione fissa, come prolunghe per grandi elettrodomestici (lavatrice, frigorifero, lavastoviglie), elettrodomestici mobili o soggetti a frequenti spostamenti (stufe elettriche, lucidatrici), apparecchi da ufficio (computer, fotocopiatrici) e in settori come l'industria leggera e la cantieristica. Sono idonei per applicazioni in ambienti domestici in classe di esercizio ordinario.
• Tensione Nominale U0/U non superiore a 450/750 V: Questa categoria include cavi unipolari senza guaina, isolati con mescola termoplastica senza alogeni e a bassa emissione di fumi e gas corrosivi quando esposti al fuoco, per posa fissa e a una massima temperatura di servizio di 70 °C.
• Tensione Nominale 450/750 V c.a. (es. H07RN-F): Cavi armonizzati multipolari flessibili, isolati in gomma con guaina in policloroprene (neoprene). Sono idonei per collegamenti soggetti a sollecitazioni meccaniche medie, come apparecchiature di officine industriali o agricole, grossi bollitori, piastre di riscaldamento, lampade portatili, utensili elettrici (trapani, seghe circolari) e utensili elettrici domestici. Possono essere utilizzati per installazioni fisse su pavimenti e ripiani di cantieri provvisori e alloggiamenti in baracche. Per queste applicazioni, si consiglia di non superare uno sforzo a trazione di 5 kg per mm² della somma delle sezioni dei conduttori.
• Tensione Nominale fino a 1000 V in c.a. (o 0,6/1 kV): Questi cavi, spesso realizzati con mescola elastomerica non propagante l’incendio e senza alogeni, sono destinati a impieghi più gravosi e a tensioni operative superiori. Possono essere unipolari o multipolari, per posa fissa, con o senza schermo.

Applicazioni e Restrizioni d'Uso

La versatilità dei cavi bipolari flessibilissimi li rende adatti a una vasta gamma di impieghi, ma è fondamentale rispettare le restrizioni d'uso per garantirne la sicurezza e la longevità.

• Impieghi Generali: I cavi flessibilissimi sono ideali per l'interconnessione delle macchine di produzione, per collegamenti mobili, per prolunghe e per applicazioni in cui è richiesta una notevole flessibilità.
• Ambienti Domestici e Uffici: Sono comunemente utilizzati per elettrodomestici, apparecchiature elettroniche e dispositivi che richiedono connessioni flessibili.
• Industria Leggera e Cantieristica: La loro robustezza li rende adatti per l'utilizzo in cantieri temporanei e in ambienti industriali leggeri.
• Applicazioni con Sollecitazioni Meccaniche Medie: I cavi come gli H07RN-F sono specificamente progettati per resistere a sollecitazioni meccaniche moderate.

Restrizioni Importanti:

• Posa Interrata: Non è ammessa la posa interrata, anche se protetta. Questo perché la flessibilità intrinseca del cavo potrebbe compromettere l'integrità dell'isolamento e della guaina in caso di movimenti del terreno o sollecitazioni esterne.
• Rischi Specifici di Innesco/Propagazione Incendio: Per installazioni in ambienti con rischi specifici di innesco o propagazione incendio, dove è richiesta una protezione antincendio superiore, è consigliato l'utilizzo di cavi con prestazioni di reazione al fuoco più elevate (almeno Cca-s3,d1,a3 o superiori).

Considerazioni sulla Scelta del Cavo Flessibile

La scelta del cavo elettrico flessibile giusto non è solo una decisione tecnica, ma un investimento in sicurezza, efficienza e risparmio sui costi a lungo termine. Utilizzare un cavo certificato e conforme alle normative garantisce il rispetto degli standard di sicurezza, riducendo rischi quali surriscaldamento, pericoli di incendio o guasto prematuro del cavo.

Le aziende che forniscono cavi spesso offrono un elevato numero di certificazioni di prodotto, a garanzia della piena conformità agli standard nazionali e internazionali. È inoltre prassi comune fornire campioni gratuiti per la prova, accettare piccoli lotti e ordini di prova, e offrire soluzioni personalizzate per soddisfare i requisiti specifici di ogni progetto. Un servizio post-vendita efficiente, con garanzie di riparazione, sostituzione o rimborso durante il periodo di garanzia, completa l'offerta, assicurando ai clienti tranquillità e supporto.

Cavi con Mescola Elastomerica e Senza Alogeni

Una categoria di particolare interesse per le applicazioni che richiedono elevate prestazioni in termini di sicurezza antincendio sono i cavi isolati con mescola elastomerica non propaganti l’incendio e senza alogeni. Questi cavi, disponibili sia per posa fissa che flessibile, offrono una significativa riduzione della produzione di fumi tossici e corrosivi in caso di incendio, migliorando la sicurezza delle persone e la salvaguardia delle apparecchiature.

• Propaganti l’incendio e a ridotta emissione di alogeni: Questi cavi sono progettati per limitare la propagazione del fuoco e per emettere una quantità ridotta di gas acidi in caso di combustione.
• Propaganti l’incendio senza alogeni: La dicitura "senza alogeni" è cruciale per ambienti sensibili, dove la presenza di fumi corrosivi può causare danni irreparabili.

Questi cavi trovano applicazione in impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V in c.a. e sono conformi a normative specifiche come la IEC 60332-3-24 Cat. C per la resistenza alla propagazione della fiamma.

Schermatura: Protezione Aggiuntiva

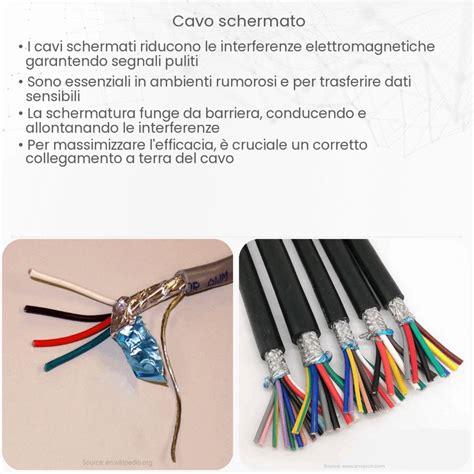

Alcuni cavi flessibili sono disponibili con uno schermo. Lo schermo, tipicamente costituito da una treccia di rame, serve a proteggere il segnale o l'alimentazione trasportata dal cavo da interferenze elettromagnetiche esterne (EMI). È particolarmente utile in applicazioni dove i cavi sono installati in prossimità di sorgenti di rumore elettrico o in ambienti con elevate esigenze di compatibilità elettromagnetica.

I cavi con schermo possono offrire prestazioni di reazione al fuoco differenti rispetto a quelli senza schermo, a seconda dei materiali utilizzati per la schermatura e per l'isolamento e la guaina. Pertanto, la scelta tra un cavo schermato e uno non schermato deve considerare sia le esigenze di protezione dalle interferenze che i requisiti di sicurezza antincendio.

Conclusioni Parziali

La complessità del mondo dei cavi elettrici flessibili, e in particolare dei cavi bipolari flessibilissimi, risiede nella loro diversificata costruzione e nelle specifiche normative che ne regolano l'impiego. Dalla scelta del conduttore all'isolamento, dalla guaina alla reazione al fuoco, ogni elemento contribuisce alle prestazioni complessive del cavo. Comprendere queste caratteristiche è essenziale per selezionare la soluzione più adatta a garantire sicurezza, affidabilità ed efficienza nei moderni impianti elettrici.
