L'installazione di un impianto elettrico civile richiede un'attenta selezione e posizionamento di dispositivi di sicurezza e controllo. Tra questi, l'interruttore bipolare riveste un ruolo di particolare importanza, specialmente in presenza di carichi elettrici significativi. Analizzare il suo funzionamento e le sue applicazioni ci permette di comprendere appieno il suo valore e il suo significato nel garantire la sicurezza e l'efficienza degli impianti domestici.
Cos'è un Interruttore Bipolare?
Un interruttore bipolare è un componente fondamentale nel campo dell'elettrotecnica, progettato per interrompere simultaneamente la corrente elettrica in entrambi i poli di un circuito. A differenza di un interruttore unipolare, che agisce solo su una linea conduttrice (solitamente la fase), l'interruttore bipolare disconnette sia la fase che il neutro. Questa capacità di isolare completamente un circuito lo rende uno strumento di protezione particolarmente efficace. Il termine "interruttore" deriva dalla sua funzione primaria: aprire una parte di un circuito, impedendo così che la corrente elettrica raggiunga e alimenti un determinato carico.
Il Significato del Termine "Bipolare"
Il prefisso "bi-" indica la presenza di due elementi, mentre "polare" si riferisce ai poli di un circuito elettrico. Pertanto, "bipolare" descrive un dispositivo che opera su due poli distinti. Nei sistemi elettrici a corrente alternata (AC), i due poli più comunemente considerati sono la fase e il neutro. Interrompendo entrambi, l'interruttore bipolare assicura una disconnessione completa e sicura dell'apparecchiatura collegata, eliminando qualsiasi rischio residuo di elettrocuzione o malfunzionamento dovuto a tensioni residue.
Applicazioni Tipiche dell'Interruttore Bipolare
La ragione principale per cui l'interruttore bipolare viene frequentemente impiegato come sistema di protezione o in prossimità di grandi apparecchiature elettriche è proprio la sua capacità di garantire un'interruzione totale. Elettrodomestici come la lavatrice, il forno, il piano cottura della cucina, o la lavastoviglie, rappresentano carichi elettrici considerevoli. L'utilizzo di un interruttore bipolare in questi contesti offre un livello di sicurezza superiore.
Ad esempio, quando si effettua la manutenzione di una lavatrice o si desidera scollegarla completamente per un periodo prolungato, l'interruttore bipolare garantisce che non vi sia alcuna tensione presente nei circuiti interni dell'apparecchio. Questo è cruciale per prevenire incidenti durante le operazioni di riparazione o pulizia.

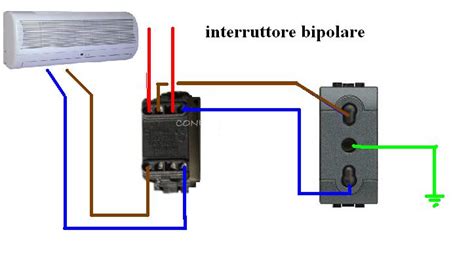

Un esempio concreto del collegamento di una presa elettrica comandata da un interruttore bipolare, come illustrato in alcuni tutorial, evidenzia la sua praticità. In uscita dall'interruttore bipolare, dai suoi morsetti inferiori, viene prelevata la linea che andrà ad alimentare la presa elettrica. Il collegamento dei cavi (fase e neutro) avviene in modo ordinato: ad esempio, il cavo di fase (spesso di colore marrone) viene inserito in un morsetto inferiore, allineato con un collegamento simile effettuato in precedenza. L'ultimo passaggio prevede il collegamento della fase e del neutro alla presa stessa, che tipicamente dispone di tre morsetti: uno per la fase, uno per il neutro e uno centrale destinato al collegamento della terra (solitamente identificato dal cavo giallo-verde).
Vantaggi e Considerazioni di Costo
L'adozione dell'interruttore bipolare offre un notevole vantaggio in termini di sicurezza, specialmente per apparecchiature che assorbono molta energia o che potrebbero presentare rischi residui anche con l'interruzione di un solo polo. La sua capacità di isolare completamente il circuito è un fattore determinante nella prevenzione di incidenti elettrici.
Tuttavia, è importante considerare che il prezzo di un interruttore bipolare è generalmente superiore rispetto a quello di un interruttore unipolare. Questa differenza di costo implica che la sua applicazione dovrebbe essere mirata e giustificata dalla necessità di una protezione più elevata. Pertanto, si raccomanda di utilizzarli preferenzialmente dove sono strettamente necessari, come appunto in corrispondenza dei grandi carichi elettrici menzionati in precedenza, o in situazioni dove è richiesta una sicurezza impiantistica di livello superiore.
Considerazioni sulla Sicurezza Generale
Prima di intraprendere qualsiasi operazione di collegamento elettrico, modifica o manutenzione, è di fondamentale importanza assicurarsi che l'alimentazione elettrica generale sia stata interrotta. Questo significa staccare il contatore generale dell'abitazione, garantendo che nessuna energia elettrica raggiunga l'impianto domestico. Questa precauzione basilare è il primo e più importante passo per garantire la sicurezza personale e prevenire danni alle apparecchiature.

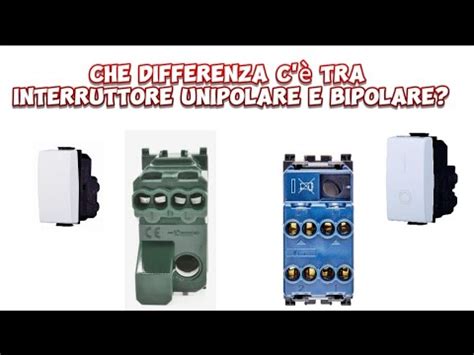

Differenza tra Interruttore Unipolare e Bipolare - Pillola N.4 di Materiale Elettrico
Il Ruolo dell'Elettricista Qualificato
Per la realizzazione e la modifica di impianti elettrici, sia che si tratti di installare nuovi dispositivi come gli interruttori bipolari, sia che si debbano apportare modifiche a quelli esistenti, è sempre consigliabile rivolgersi a un elettricista qualificato. Un professionista esperto possiede le conoscenze tecniche necessarie per valutare le specifiche esigenze dell'impianto, scegliere i componenti più adatti e garantire che tutti i collegamenti siano eseguiti a norma di legge e nel pieno rispetto delle normative di sicurezza. L'intervento di un elettricista qualificato non solo assicura la corretta funzionalità dell'impianto, ma fornisce anche una garanzia sulla sicurezza a lungo termine, proteggendo l'abitazione e i suoi occupanti da potenziali pericoli elettrici.
Confronto con Interruttori Unipolari e Differenziali
Per comprendere appieno il valore dell'interruttore bipolare, è utile confrontarlo con altre tipologie di interruttori comunemente utilizzate negli impianti elettrici.
L'interruttore unipolare, come accennato, interrompe solo la linea di fase. È sufficiente per il controllo di carichi minori o per l'illuminazione, dove il rischio di contatto con conduttori sotto tensione è generalmente più basso e l'interruzione del solo neutro non compromette la sicurezza in modo significativo. Tuttavia, in presenza di guasti interni all'apparecchiatura, la linea di neutro potrebbe rimanere sotto tensione, rappresentando un potenziale pericolo.
L'interruttore differenziale (comunemente noto come salvavita) è un dispositivo di protezione essenziale che ha la funzione di interrompere il circuito quando rileva una differenza di corrente tra fase e neutro. Questa differenza indica che una parte della corrente sta disperdendo verso terra, potenzialmente attraverso una persona. Gli interruttori differenziali sono progettati per proteggere le persone da folgorazioni. Esistono anche interruttori differenziali bipolari, che interrompono sia fase che neutro in caso di guasto, aumentando ulteriormente il livello di sicurezza.
L'interruttore bipolare, invece, si concentra sull'interruzione completa di entrambi i conduttori (fase e neutro) per scopi di isolamento e sicurezza operativa, piuttosto che per la protezione da guasti a terra come nel caso del differenziale. In molte installazioni moderne, è comune vedere interruttori bipolari installati in serie con interruttori differenziali o magnetotermici per fornire un controllo e una protezione multilivello. Ad esempio, un interruttore bipolare potrebbe essere utilizzato per isolare completamente un circuito di un elettrodomestico ad alto consumo, mentre un interruttore differenziale si occupa della protezione contro le correnti di dispersione.
Implicazioni per la Sicurezza e la Manutenzione
L'uso corretto degli interruttori bipolari ha implicazioni dirette sulla sicurezza e sulla facilità di manutenzione degli impianti elettrici. Quando un elettricista installa un interruttore bipolare, sta essenzialmente creando un punto di sezionamento sicuro per una specifica sezione dell'impianto o per un determinato apparecchio. Questo significa che, in caso di necessità di interventi di manutenzione, riparazione o sostituzione sull'apparecchio collegato, l'operatore può essere certo che l'alimentazione sia stata completamente interrotta. Questo riduce significativamente il rischio di incidenti che potrebbero derivare dal contatto con parti sotto tensione, anche se solo per effetto di induzione o di circuiti interni non perfettamente isolati.
La scelta di installare interruttori bipolari per carichi importanti come forni, piani cottura a induzione, lavatrici e lavastoviglie è una pratica standard in molti paesi per garantire la conformità alle normative di sicurezza elettrica e per offrire un elevato grado di protezione agli utenti. La capacità di isolare completamente questi apparecchi è particolarmente importante dato il loro elevato assorbimento di corrente e la presenza di componenti complessi che potrebbero, in rari casi, presentare guasti interni.
Considerazioni sulla Normativa e gli Standard
Le normative elettriche, come la norma CEI 64-8 in Italia, definiscono i requisiti per la progettazione, l'installazione e la manutenzione degli impianti elettrici a bassa tensione. Queste norme specificano quando è necessario utilizzare interruttori con particolari caratteristiche, inclusi quelli bipolari. Sebbene le normative possano variare leggermente da paese a paese, il principio generale è quello di garantire la sicurezza degli utenti e la protezione delle installazioni.
L'uso di interruttori bipolari è spesso raccomandato o richiesto per circuiti che alimentano apparecchiature connesse a una rete idrica (come lavatrici e lavastoviglie) o che presentano elementi riscaldanti ad alta potenza (come forni e piani cottura). La ragione è legata al potenziale rischio di guasti che potrebbero portare a dispersioni di corrente verso l'acqua o il corpo dell'apparecchio. Interrompendo sia la fase che il neutro, si minimizza il rischio di pericoli in caso di contatto accidentale con l'apparecchio o con parti dell'impianto ad esso collegate.
L'Importanza della Corretta Installazione
Un aspetto cruciale nell'utilizzo degli interruttori bipolari, come per qualsiasi altro componente elettrico, è la corretta installazione. Un collegamento errato può non solo vanificare i benefici in termini di sicurezza, ma addirittura creare nuovi pericoli. È per questo motivo che l'intervento di un elettricista qualificato è indispensabile. L'elettricista saprà come identificare correttamente i cavi di fase e neutro, collegarli ai morsetti appropriati dell'interruttore e assicurarsi che l'interruttore sia correttamente dimensionato per la corrente nominale del circuito che deve proteggere.
Inoltre, l'elettricista verificherà che l'interruttore bipolare sia integrato in modo appropriato nel quadro elettrico generale o nel quadro di zona, rispettando le distanze di sicurezza e le altre prescrizioni normative. La scelta del tipo di interruttore (ad esempio, la sua capacità di interruzione, la curva di intervento magnetica se presente in un interruttore magnetotermico bipolare) dipenderà anche dalle caratteristiche specifiche del carico e del circuito.
Prospettive Future e Innovazione
Il settore dell'elettrotecnica è in continua evoluzione, con lo sviluppo di nuove tecnologie e materiali che mirano a migliorare la sicurezza, l'efficienza e la connettività degli impianti elettrici. Anche per quanto riguarda gli interruttori, si assiste a una costante innovazione. Sebbene il principio di funzionamento dell'interruttore bipolare rimanga sostanzialmente invariato, i moderni dispositivi possono integrare funzionalità aggiuntive, come la segnalazione di stato, la possibilità di comando a distanza o la comunicazione con sistemi di domotica.
L'aumento dell'uso di apparecchiature elettriche sempre più sofisticate e con consumi energetici elevati (si pensi ai veicoli elettrici che richiedono stazioni di ricarica dedicate) renderà la corretta gestione e protezione dei circuiti ancora più critica. In questo contesto, l'interruttore bipolare continuerà a svolgere un ruolo fondamentale come dispositivo di isolamento e sicurezza, garantendo che gli impianti rimangano sicuri e affidabili anche di fronte alle sfide poste dalle nuove tecnologie. La sua semplicità concettuale, unita alla sua efficacia, assicura che rimanga un elemento cardine nella progettazione degli impianti elettrici per molti anni a venire.
