L'ingegneria moderna si confronta costantemente con la necessità di progettare strutture sempre più complesse, sicure ed efficienti. In questo scenario, l'Analisi agli Elementi Finiti (FEM) emerge come uno strumento indispensabile, e Ansys Mechanical Enterprise si posiziona come la soluzione all'avanguardia per affrontare le sfide più ardue. Questo software non è semplicemente un programma di simulazione, ma una piattaforma completa che permette di esplorare il comportamento dei materiali e delle strutture in condizioni estreme, aprendo nuove frontiere nella progettazione edilizia, nell'ingegneria meccanica, aerospaziale e in molti altri settori.
Ansys Mechanical Enterprise: Un Panorama Completo delle Capacità
Ansys Mechanical Enterprise rappresenta il software più completo per l'analisi agli elementi finiti (FEA) in ambito strutturale. La sua forza risiede nella capacità di modellare con precisione materiali avanzati, carichi ambientali complessi e requisiti specifici di settori di nicchia, come l'idrodinamica delle strutture offshore e i materiali compositi stratificati.
Analisi dei Materiali Avanzate
Il software offre una vasta gamma di modelli di materiali avanzati, indispensabili per la geomeccanica, lo studio dei metalli, dei materiali iperelastici e dei compositi, oltre alla possibilità di integrare materiali definiti dall'utente. Questo permette di incorporare nelle simulazioni metalli, gomme, terreni, cemento, leghe a memoria di forma e una moltitudine di altri materiali, attingendo a dati di test o a librerie preesistenti. Per i modelli che implicano deformazioni molto elevate, il meshing adattivo non lineare assicura la continuità dell'analisi laddove approcci tradizionali potrebbero incontrare difficoltà.
Soluzioni per l'Analisi Dinamica
Ansys Mechanical Enterprise fornisce soluzioni robuste per simulazioni transienti (sia implicite che esplicite), analisi lineari e analisi del rotore, offrendo una copertura completa nei domini del tempo e della frequenza. Le soluzioni esplicite sono ideali per simulare impatti ad alta velocità e deformazioni estreme, come quelle che si verificano durante studi di cadute, impatti e processi di formatura. Gli isolutori dinamici lineari sono invece in grado di eseguire simulazioni di risposta modale, armonica, di spettro o di vibrazione casuale, oltre a gestire macchinari rotanti per l'analisi dinamica del rotore. L'analisi transiente, implicita ed esplicita, permette di esaminare eventi dipendenti dal tempo, tenendo conto dell'inerzia del sistema e di altri fenomeni complessi. Inoltre, è possibile condurre simulazioni acustiche per comprendere il comportamento vibro-acustico dei sistemi, con o senza precarico strutturale.
Gestione delle Non Linearità
La capacità di simulare contatto, non linearità geometriche e dei materiali è una caratteristica fondamentale di Ansys Mechanical Enterprise. Gli ingegneri possono studiare gli effetti di questi fenomeni, sia congiuntamente che isolatamente. L'interfaccia tra parti simulate tramite contatto può considerare attrito, riscaldamento, pressione e coesione, aumentando significativamente la precisione nella rappresentazione del comportamento reale dei giunti, come raccordi bullonati, guarnizioni o altri tipi di connessioni.
Modellazione di Materiali Compositi
La modellazione di compositi stratificati, sia in modalità shell che solid, con o senza materiale di riempimento, è possibile in modo sicuro ed efficiente. Gli ingegneri possono combinare parti in composito con altre non composite all'interno della stessa simulazione, creando modelli di assemblaggi completi che riflettono accuratamente la realtà ingegneristica. La post-elaborazione consente un'analisi dettagliata dei criteri di guasto, identificando i rischi e le possibili modalità di failure, specificando l'elemento e lo strato del modello in cui si verificheranno.
Analisi Idrodinamica per Strutture Offshore
Le strutture offshore sono esposte a sollecitazioni ambientali significative dovute a onde, correnti e vento. I requisiti di progettazione per queste strutture differiscono notevolmente da quelli delle costruzioni terrestri tradizionali. Ansys Mechanical Enterprise è in grado di simulare le condizioni di sollecitazione e la risposta strutturale in una vasta gamma di applicazioni offshore.
ANSYS per l’Offshore: la stringa di perforazione
Interazione Multifisica
Ansys Mechanical Enterprise semplifica l'analisi dell'interazione tra diversi fenomeni fisici, permettendo di simulare con maggiore accuratezza le condizioni del mondo reale. Questo approccio multifisico è cruciale per progetti complessi dove diversi fenomeni si influenzano reciprocamente.
I Vantaggi dell'Analisi FEM con Ansys
L'Analisi agli Elementi Finiti (FEM) è una tecnologia rivoluzionaria che permette di simulare e prevedere il comportamento di un prodotto o di una struttura prima della sua realizzazione fisica. I benefici derivanti dall'adozione di questa metodologia sono molteplici e impattano direttamente sui costi di sviluppo, sui tempi di realizzazione e sull'affidabilità complessiva del progetto.
Identificazione Precoce delle Criticità
La FEM consente di individuare con precisione i punti di massimo stress e le potenziali aree di cedimento. Questo permette di ottimizzare il progetto fin dalle prime fasi, riducendo drasticamente i rischi di guasto e migliorando la sicurezza intrinseca del prodotto.
Risparmio di Tempo e Costi
Uno dei vantaggi più significativi dell'analisi FEM è la drastica riduzione della necessità di prototipi fisici e test sperimentali. La simulazione virtuale accelera il processo di sviluppo, minimizzando gli sprechi di tempo e risorse economiche, e consente di esplorare un numero maggiore di varianti progettuali in tempi contenuti.

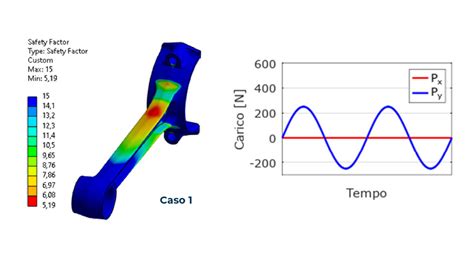

Analisi di Fatica e Durata
La FEM offre la possibilità di prevedere la vita utile di un prodotto o di una struttura, ottimizzando la resistenza a cicli di carico ripetuti e riducendo la necessità di manutenzione preventiva. Questo è fondamentale per garantire la durabilità e l'affidabilità nel lungo termine.
Ottimizzazione del Design
Attraverso l'analisi FEM, è possibile migliorare le prestazioni strutturali dei componenti mantenendo al contempo un peso minimo. Questo porta a una riduzione nell'uso di materiali, con benefici sia economici che ambientali, e consente di sviluppare soluzioni più efficienti e sostenibili.
Validazione Normativa
I dati affidabili generati dalle simulazioni FEM supportano la certificazione dei prodotti secondo standard internazionali (come ASME, ISO, CE), facilitando il processo di conformità normativa e garantendo che i progetti soddisfino i requisiti di sicurezza e prestazione richiesti.
Simulazioni Multifisiche Integrate
La capacità di integrare analisi termiche, fluidodinamiche e vibrazionali permette di replicare in modo più fedele le condizioni operative reali. Questo approccio olistico fornisce una comprensione più profonda del comportamento del sistema e consente di anticipare e risolvere problemi complessi.
Applicazioni dell'Analisi FEM con Ansys
L'Analisi agli Elementi Finiti, potenziata dalle capacità di Ansys, trova applicazione in una vasta gamma di settori industriali, rivoluzionando la progettazione e migliorando la sicurezza e le prestazioni dei prodotti.
Settore Automotive
Nel settore automobilistico, la FEM è essenziale per valutare la resistenza e la durabilità di componenti critici come sospensioni, telai, freni e scocche. I crash-test virtuali, resi possibili dall'analisi FEM, permettono di ottimizzare le strutture per massimizzare la sicurezza dei passeggeri, riducendo al contempo il peso del veicolo e il consumo di carburante.
Industria Aerospaziale

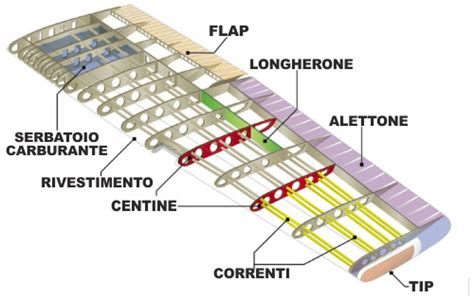

Nell'industria aerospaziale, la FEM è impiegata per la progettazione e l'ottimizzazione di ali, fusoliere, carrelli di atterraggio e componenti in materiali compositi. L'obiettivo è garantire leggerezza, resistenza e sicurezza in condizioni operative estreme. Le simulazioni analizzano la risposta dei componenti a stress termico, vibrazioni e pressioni ad alta quota, migliorando l'affidabilità e la durata degli aeromobili.
Edilizia e Infrastrutture
L'Analisi FEM è fondamentale nella progettazione di ponti, edifici, dighe e altre infrastrutture in calcestruzzo e acciaio. Permette di valutare la capacità strutturale in relazione a carichi statici e dinamici, eventi sismici, vento e altre sollecitazioni ambientali, contribuendo a migliorare la sicurezza e la durabilità delle opere. La simulazione studia il comportamento dei componenti sotto carichi elevati, fatica e usura, garantendo un funzionamento affidabile e una maggiore efficienza produttiva.
Dispositivi Biomedicali
Nel settore medicale, la FEM viene utilizzata per progettare e testare protesi, impianti dentali, stent vascolari e strumenti chirurgici, simulando il loro comportamento all'interno del corpo umano. Questo approccio ottimizza il design, garantisce la biocompatibilità e migliora la durata dei dispositivi, riducendo la necessità di test invasivi sui pazienti.
Settore Energetico
Nel settore energetico, la FEM è impiegata per progettare componenti come turbine eoliche, impianti di generazione di energia, caldaie e scambiatori di calore. Aiuta a prevedere il comportamento strutturale dei materiali in condizioni di alta pressione e temperature estreme, migliorando l'affidabilità e l'efficienza energetica, oltre a ottimizzare la resistenza a vibrazioni e carichi dinamici.
L'Importanza della Metodologia di Apprendimento
Per sfruttare appieno il potenziale di Ansys Mechanical Enterprise, è fondamentale una formazione adeguata. Ansys offre diverse opzioni per apprendere l'utilizzo del software, adatte a utenti di tutti i livelli.
Corsi Ansys Innovation
I corsi gratuiti "Ansys Innovation Courses" insegnano la fisica sottostante a specifici problemi ingegneristici e come Ansys Mechanical può essere utilizzato per risolverli, fornendo una solida base teorica e pratica.
Tutorial su YouTube
Per tutorial passo-passo specifici del prodotto, video sulle nuove funzionalità e consigli generali, i canali YouTube di Ansys offrono risorse preziose.
Ansys Learning Hub
L'Ansys Learning Hub è una risorsa completa che include corsi video auto-paced, modelli CAD, guide alle best practice, video dimostrativi e forum per domande e discussioni con gli esperti Ansys.
Corsi Online Massivi (MOOC)
Cornell University offre un MOOC (Massive Open Online Course) che insegna l'uso pratico di Ansys Mechanical, permettendo agli studenti di acquisire competenze professionali molto richieste dal mercato del lavoro.
APDL: Accesso e Personalizzazione
L'Access Programmatic Data Language (APDL) di Ansys può essere aperto in diversi modi, tra cui tramite Ansys Workbench, il menu Start, il product launcher APDL e la riga di comando. Il metodo preferito per l'apertura è tramite il product launcher dal menu Start di Windows, che consente di personalizzare le impostazioni del prodotto, inclusi l'ambiente di simulazione e la licenza, la directory di lavoro, le personalizzazioni, e la configurazione per il calcolo ad alte prestazioni (HPC). L'apertura tramite Workbench è raccomandata se l'utente intende condividere file da MAPDL con altri modelli Workbench.
Ottimizzare le Simulazioni con la Simmetria
La simmetria in Ansys Mechanical permette di modellare solo una porzione della struttura da simulare, ottenendo risultati più rapidi sia in fase di simulazione che di post-processing. È possibile implementare la simmetria se la geometria, l'orientamento dei materiali, il caricamento e la risposta attesa presentano simmetria rispetto agli stessi piani. Per utilizzare la simmetria in Ansys Mechanical, si può selezionare la cartella "Model" sotto il progetto corrente, navigare alla scheda "Model" e selezionare "Symmetry", oppure fare clic destro sulla cartella "Model" e scegliere "Insert" poi "Symmetry".
Tipologie di Analisi FEM Disponibili
Ansys Mechanical Enterprise supporta un'ampia gamma di analisi, garantendo la copertura di quasi ogni esigenza ingegneristica:
- Analisi Implicite: Deformazioni e tensioni sotto carico, distribuzione degli sforzi e sollecitazione nei vincoli, fatica del materiale e previsioni di vita, stabilità strutturale e calcolo carichi critici, analisi di contatto (attrito, interferenze, usura), ottimizzazione e analisi topologiche per la riduzione del peso, verifica di bullonature e saldature.
- Analisi Esplicite: Crash test e impatti, drop test di dispositivi elettronici, simulazioni di esplosioni e processi di combustione, balistica e perforazione.
- Analisi Termiche: Analisi termomeccaniche per studiare l'espansione termica, fatica termica e creep, verifica delle tensioni residue da saldatura.
- Analisi Vibrazionali e Acustiche: Analisi modali per il calcolo della frequenza propria di una struttura, analisi di risposta in frequenza, analisi di propagazione del suono.
- Analisi Fluidodinamiche e Multifisiche: Accoppiamento fluido-struttura (FSI) per interazioni fluidi/solidi, analisi elettromagnetiche con effetti strutturali e termici.
FAQ sull'Analisi FEM
Cos'è l'Analisi FEM e a cosa serve?L'Analisi agli Elementi Finiti (FEM) è una tecnica di simulazione numerica utilizzata per studiare il comportamento di strutture, materiali e componenti sotto varie condizioni di carico. Permette di ottimizzare i progetti, ridurre i costi di prototipazione e garantire la sicurezza dei prodotti.
Quali settori utilizzano l'Analisi FEM?L'Analisi FEM è ampiamente impiegata nei settori Automotive, Aerospaziale, Edilizia e Infrastrutture, Biomedicale, Industria Manifatturiera e nel Settore Energetico.
Quali vantaggi offre l'Analisi FEM rispetto ai test fisici?L'Analisi FEM riduce costi e tempi di sviluppo testando virtualmente i prodotti, permette di esplorare diverse configurazioni progettuali senza prototipi fisici, migliorando efficienza e sicurezza.
Quali tipi di analisi possono essere eseguite con il FEM?Le principali includono analisi strutturali (statiche, dinamiche, non lineari), termiche, fluidodinamiche (CFD), elettromagnetiche e di fatica dei materiali.
Quali sono i limiti dell'Analisi FEM?I risultati dipendono dalla qualità del modello e dalla precisione dei dati di input. Le simulazioni complesse richiedono elevata potenza di calcolo. Affidarsi a esperti garantisce risultati affidabili.
Come posso sapere se l'Analisi FEM è adatta al mio progetto?Se devi valutare resistenza, sicurezza o prestazioni di un prodotto o struttura, l'Analisi FEM è la soluzione giusta. Contattaci per una consulenza personalizzata.
Ansys Mechanical Enterprise non è solo uno strumento, ma un partner strategico che guida gli ingegneri attraverso le complessità della progettazione e simulazione, fornendo soluzioni mirate e ottimizzate per portare la progettazione e la simulazione a nuovi livelli di eccellenza.
