L'ingegneria moderna richiede strumenti sempre più sofisticati per la progettazione e l'ottimizzazione di componenti meccanici complessi. Nel campo delle macchine rotanti, la simulazione gioca un ruolo cruciale nel prevedere il comportamento dei sistemi e nel ridurre i tempi e i costi associati alla prototipazione fisica. Ansys offre una suite di software all'avanguardia che permette agli ingegneri di affrontare sfide complesse, come la minimizzazione delle vibrazioni nelle turbine o l'ottimizzazione del flusso per idrogenatori, migliorando significativamente l'efficienza dei prodotti.
L'Importanza della Simulazione nella Progettazione di Macchine Rotanti
La progettazione di macchine rotanti, che spaziano da ventilatori e pompe a compressori e turbine, presenta sfide uniche. La simulazione con software Ansys consente di iterare rapidamente sui progetti e di migliorarli, fornendo informazioni preziose su metriche chiave prima ancora della produzione e dei test fisici. Questi strumenti di simulazione sono ampiamente validati in molteplici settori e applicazioni, garantendo dati accurati e affidabili che riducono drasticamente i costi di produzione e i tempi di test.
Ansys dispone di una raccolta completa di software di simulazione, perfetta per le applicazioni di macchine rotanti. Le soluzioni possono aiutare gli ingegneri a risolvere un'ampia varietà di problemi complessi. Ad esempio, la simulazione può essere utilizzata per ridurre al minimo le vibrazioni delle turbine o per ottimizzare il flusso di fluido per un idrogenatore. L'approccio basato sulla simulazione, unito al programma Ansys Startup, ha permesso a diverse aziende di risparmiare tempo e denaro. Anni fa, sarebbero stati necessari decine di prototipi, ma grazie alla simulazione, i prodotti possono essere resi efficienti e funzionali dopo pochi prototipi.
Fenomeni di Attrito e loro Modellazione
L'attrito è un fenomeno fondamentale che governa il movimento e l'efficienza di qualsiasi sistema meccanico. Nel contesto di cilindri che ruotano a contatto, l'attrito gioca un ruolo primario nel determinare la resistenza al moto e la dissipazione energetica. Il rapporto che definisce la forza che oppone resistenza al movimento di un corpo in relazione ad un altro corpo in contatto con esso è definito coefficiente di attrito. Questo valore dipende dal materiale che costituisce entrambi i corpi e può essere rappresentato con valori compresi tra 0 e 1.

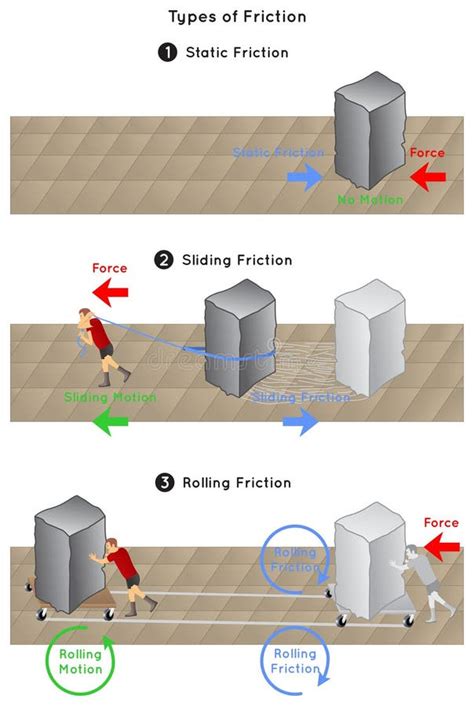

La simulazione dell'attrito cilindro su cilindro richiede un'attenta considerazione dei diversi tipi di attrito, come l'attrito radente e l'attrito volvente, e dei fattori che li influenzano, tra cui la rugosità delle superfici, la lubrificazione e la pressione di contatto. Software come Ansys Mechanical permettono di modellare questi fenomeni con elevata precisione, integrando le proprietà dei materiali e le condizioni operative.
Un aspetto cruciale nella modellazione dell'attrito è la corretta definizione dei vincoli e delle interazioni tra i componenti. In Ansys, un giunto rappresenta un collegamento tra due componenti rigidi, come parti o sottoassiemi. I tipi di movimento possibili per un meccanismo sono definiti dai giunti e dai vincoli associati. Ad esempio, un vincolo che collega due componenti, di cui almeno uno presenta una faccia curva (cilindro, sfera, cono o spline) e l'altro una faccia curva o piana, permette al primo componente di ruotare rispetto al secondo. Questo è fondamentale per simulare l'interazione tra cilindri rotanti.
Fluidodinamica Computazionale (CFD) e Trasferimento Termico
Oltre all'attrito meccanico, molti sistemi di macchine rotanti sono influenzati da fenomeni termici e fluidodinamici. Le analisi CFD (Computational Fluid Dynamics) sono analisi fluidodinamiche che integrano le equazioni di Navier-Stokes (spesso semplificate, poiché le equazioni complete sono ancora difficilmente risolvibili) e applicano metodi numerici come quello dei volumi finiti. È fondamentale comprendere la teoria alla base di questi metodi numerici per ottenere risultati affidabili.
Nel caso di sistemi di raffreddamento ad aria forzata, come quelli utilizzati in alcuni motori per ciclomotore, la simulazione diventa più complessa. Il raffreddamento avviene tramite aria mossa nella cuffia verso il cilindro e la testa dal volano (con alette) calettato sull'albero motore. L'aria viene prelevata dall'esterno, quindi il movimento del mezzo, anche se il motore è coperto, influenza il raffreddamento.
La domanda sorge spontanea: un fenomeno del genere può essere riprodotto con la sola equazione del calore, o è necessario considerare i flussi d'aria che arrivano sul cilindro, richiedendo quindi analisi CFD più complesse? La risposta risiede nella natura del problema. Sebbene il fenomeno sia quasi stazionario, la presenza di un flusso d'aria indotto da un volano e influenzato dal movimento del veicolo introduce una componente di convezione significativa che non può essere ignorata.
Un ingegnere ha riscontrato difficoltà nel replicare tutorial di simulazione termica in "steady state thermal" utilizzando lo stesso solver "mechanical" di un FEM strutturale. Nonostante la convergenza, i risultati non erano corretti. Impostando una temperatura interna di 200°, si otteneva una temperatura esterna sulle alette di 188°, indicando un raffreddamento inefficace. Tentando una simulazione in "transient thermal", sebbene il fenomeno fosse quasi stazionario, si sono ottenuti risultati migliori ma esagerati nell'opposto: da 250° interni si passava a 20° sulle alette.
Questo indica che la sola equazione del calore, senza una modellazione accurata del flusso d'aria convettivo, non è sufficiente per rappresentare accuratamente la dissipazione termica in questo scenario. La confusione nasce dal fatto che, sebbene si sia più esperti in ambito strutturale, i fenomeni termofluidodinamici richiedono competenze specifiche.
Integrazione di Simulazioni Strutturali e Termofluidodinamiche
Per affrontare in modo completo la simulazione dell'attrito cilindro su cilindro in presenza di raffreddamento ad aria forzata, è spesso necessaria un'integrazione tra simulazioni strutturali e analisi termofluidodinamiche. Ansys Workbench offre un ambiente integrato che consente di collegare diversi tipi di analisi.
Ad esempio, è possibile eseguire un'analisi CFD per determinare la distribuzione della temperatura e delle pressioni superficiali dovute al flusso d'aria, e poi utilizzare questi risultati come condizioni al contorno per un'analisi termica strutturale. Questa analisi termica strutturale, a sua volta, può fornire informazioni sulla deformazione termica e sulle sollecitazioni indotte dalla temperatura, che possono influenzare le interazioni di contatto e l'attrito tra i cilindri.
Avanzamenti nella Modellazione dell'Attrito e delle Interazioni
Software come Ansys offrono strumenti avanzati per modellare l'attrito in diverse condizioni. Il coefficiente di attrito, come menzionato, è un parametro chiave. Tuttavia, in simulazioni dinamiche, è possibile definire curve nell'Input grafico per rappresentare valori che variano nel corso della simulazione. Questo permette di modellare come il coefficiente di attrito possa cambiare in base alla velocità di scorrimento, alla temperatura o alla pressione.
Inoltre, Ansys fornisce vincoli specifici per la modellazione di interazioni tra superfici curve. Un vincolo "tangent" collega due componenti, di cui almeno uno presenta una faccia curva, in modo che una curva del primo componente sia tangente alla faccia del secondo componente. Questo è essenziale per simulare il contatto tra cilindri con tolleranze precise.
La "molla" in un contesto di simulazione dinamica può rappresentare la compressione o l'estensione, esercitando una forza solo se deformata. Questo concetto di "restituzione" conserva l'energia cinetica in un meccanismo e indica la resistenza di un corpo elastico alla deformazione quando viene applicata una forza. Questa proprietà elastica può influenzare significativamente le forze di contatto e, di conseguenza, l'attrito.
Impatto della Simulazione sull'Innovazione
La capacità di simulare accuratamente fenomeni complessi come l'attrito cilindro su cilindro e il raffreddamento ad aria forzata ha un impatto profondo sull'innovazione. Permette agli ingegneri di esplorare nuove geometrie, materiali e strategie di raffreddamento che sarebbero state proibitive da testare fisicamente.
L'approccio di SeaUrchin, che ha utilizzato la simulazione Ansys per sviluppare la loro tecnologia di cattura dell'energia cinetica dalle maree oceaniche, ne è un esempio lampante. Invece di affidarsi a un metodo di prova ed errore, la simulazione ha permesso loro di ottimizzare il design in modo efficiente.
Un altro concetto importante nell'ingegneria digitale è l'ottimizzazione topologica, che permette di scoprire forme e strutture ottimali per un dato set di carichi e vincoli. Applicando questi principi insieme alle simulazioni di attrito e termiche, è possibile progettare componenti più leggeri, resistenti ed efficienti.
La comprensione di concetti come il flusso laminare e turbolento, così come le differenze tra analisi esplicita e implicita, è fondamentale per scegliere l'approccio di simulazione corretto. Il flusso laminare è un regime in cui il fluido si muove in strati paralleli, a differenza del flusso turbolento. La scelta tra metodi di analisi espliciti e impliciti dipende dalla natura del problema e dalla necessità di catturare transienti rapidi o stati stazionari.
In sintesi, la simulazione dell'attrito cilindro su cilindro con Ansys, integrata con analisi termofluidodinamiche quando necessario, offre un percorso potente per la progettazione e l'ottimizzazione di macchine rotanti. La comprensione approfondita dei principi fisici e dei metodi numerici sottostanti è la chiave per sfruttare appieno queste tecnologie avanzate e guidare l'innovazione ingegneristica.
