L'Interruttore Bipolare Illuminato: Funzionamento e Applicazioni dei Contatti

Nel vasto panorama della progettazione impiantistica, e in particolare di quella elettrica, la scelta dei componenti giusti è fondamentale per garantire sicurezza, efficienza e conformità normativa. Tra i diversi tipi di interruttori disponibili, l'interruttore bipolare si distingue per la sua capacità di gestire circuiti con carichi di corrente significativi e per la sua importanza in determinate applicazioni. Questo articolo esplorerà in dettaglio il funzionamento, la struttura e le differenze tra l'interruttore bipolare e quello unipolare, fornendo una guida completa per comprenderne l'impiego ottimale.

Cos'è un Interruttore Bipolare?

Un interruttore bipolare è un dispositivo elettrico di comando progettato per stabilire o interrompere simultaneamente l'alimentazione di entrambi i poli di un circuito elettrico. L'analisi etimologica del termine ci aiuta a comprenderne appieno la funzione:

• Interruttore: Si riferisce a un dispositivo in grado di aprire una parte di un circuito, impedendo così il passaggio della corrente elettrica verso un carico.
• Bipolare: Indica la capacità di interrompere entrambi i conduttori del circuito, ovvero sia la fase che il neutro.

In sintesi, l'interruttore bipolare agisce come un "guardiano" che isola completamente un apparecchio o un circuito dalla rete elettrica, interrompendo il flusso di corrente sia attraverso il conduttore di fase che attraverso quello neutro. Questo garantisce una disconnessione totale, aumentando significativamente il livello di sicurezza.

L'interruttore bipolare può assumere due posizioni distinte:

• Interruttore chiuso: In questa posizione, i contatti sono uniti e consentono il normale passaggio della corrente elettrica.
• Interruttore aperto: In questa posizione, i contatti sono separati e interrompono il flusso di corrente, isolando il circuito.

Differenze tra Interruttore Unipolare e Bipolare

La distinzione principale tra un interruttore unipolare e uno bipolare risiede nel numero di poli che ciascuno è in grado di interrompere.

L'interruttore unipolare è dotato di due morsetti e ha la funzione di aprire o chiudere il contatto di un solo polo del collegamento elettrico, generalmente quello di fase. È il tipo di interruttore più comune e viene spesso utilizzato per la gestione dell'illuminazione.

L'interruttore bipolare, pur presentando una struttura e un'installazione simili a quelle unipolari, si differenzia notevolmente per il numero di morsetti: non sono più due, bensì quattro. Questi quattro morsetti sono destinati a interrompere simultaneamente entrambi i poli del circuito, cioè sia la fase che il neutro.

Un'altra differenza visiva, spesso presente, riguarda la segnalazione: mentre l'interruttore unipolare potrebbe non avere marcature specifiche, quello bipolare è frequentemente caratterizzato dai simboli "0" (spento) e "1" (acceso) sui suoi comandi, indicando chiaramente lo stato di interruzione o passaggio della corrente.

Queste differenze strutturali e funzionali si riflettono direttamente sulle destinazioni d'uso:

• L'interruttore unipolare è prevalentemente impiegato per gestire l'alimentazione di sistemi di illuminazione, come lampade a LED, lampadine a neon, faretti e lampadari.
• L'interruttore bipolare trova la sua applicazione ideale in apparecchiature che richiedono un carico di corrente elettrica maggiore o che necessitano di una disconnessione totale per motivi di sicurezza. Disconnettendo contemporaneamente fase e neutro, il dispositivo isola completamente l'utilizzatore dalla rete, offrendo una protezione superiore al carico.

Com'è Fatto un Interruttore Bipolare?

Un interruttore bipolare, riconoscibile spesso dai simboli "O/I" sul pulsante che indicano rispettivamente lo spegnimento e l'accensione, è composto, nella sua forma più elementare, da due coppie di contatti metallici. Questi contatti possono essere azionati per stabilire un collegamento elettrico o per separarsi, interrompendo così il flusso di corrente. Ogni coppia di contatti è definita "polo".

Nei modelli destinati alla gestione di carichi più pesanti e al consumo energetico elevato, i contatti interni di un interruttore bipolare sono tipicamente dimensionati per una corrente nominale di 16A, a differenza dei più comuni 10A degli interruttori unipolari. Questa maggiore capacità è essenziale per prevenire surriscaldamenti e garantire un funzionamento sicuro con apparecchiature energivore.

Le proprietà fondamentali che contraddistinguono un interruttore bipolare, così come altri dispositivi di protezione elettrica, includono:

• Tensione Nominale: Rappresenta la massima tensione che i contatti dell'interruttore possono sopportare quando si trovano in posizione aperta, senza che si verifichi un arco elettrico indesiderato.
• Corrente Massima Nominale: Indica l'intensità massima di corrente elettrica che può attraversare l'interruttore in condizioni operative normali senza causare danni o malfunzionamenti.
• Potere di Interruzione Nominale: Definisce la corrente massima che il dispositivo è in grado di interrompere in sicurezza in caso di cortocircuito o sovraccarico, proteggendo così il circuito a monte.
• Grado di Protezione IP (Ingress Protection): Questo indice, composto da due cifre, specifica il livello di protezione dell'interruttore contro l'ingresso di corpi solidi (primo numero) e liquidi (secondo numero). Un grado IP più elevato indica una maggiore resistenza a polvere, acqua e altri agenti esterni.

Quando Utilizzare un Interruttore Bipolare?

Come intuibile dalla sua definizione e dalle sue caratteristiche, l'interruttore bipolare non è un semplice interruttore per l'illuminazione. La sua capacità di interrompere simultaneamente fase e neutro lo rende particolarmente utile e, in alcuni casi, obbligatorio per la gestione di carichi di corrente medio-elevati e per garantire la massima sicurezza.

Le principali applicazioni dell'interruttore bipolare includono:

• Gestione di Carichi di Corrente Importanti: È l'interruttore di elezione per apparecchiature domestiche che assorbono una quantità significativa di energia elettrica, come lavatrici, forni, piani cottura a induzione e lavastoviglie. L'interruzione di entrambi i poli assicura una disconnessione completa, prevenendo rischi anche in caso di guasti interni all'apparecchio.
• Impianti e Macchinari Industriali: In ambito industriale, dove le potenze in gioco sono spesso molto elevate, l'interruttore bipolare è impiegato per la protezione e il comando di macchinari complessi e linee di produzione.
• Dispositivi Delicati come le Caldaie: L'utilizzo dell'interruttore bipolare per l'alimentazione delle caldaie è spesso previsto dalla normativa. Questo garantisce un elevato standard di sicurezza, rendendo gli interventi di manutenzione, sia ordinaria che straordinaria, più sicuri e privi di rischi elettrici. La completa isolamento della caldaia dalla rete elettrica è un requisito fondamentale per la sicurezza degli operatori e per la prevenzione di danni all'apparecchio.

Il prezzo di un interruttore bipolare è generalmente superiore a quello di un interruttore unipolare, il che ne giustifica l'utilizzo mirato solo dove effettivamente necessario per garantire la sicurezza e la corretta funzionalità dell'impianto.

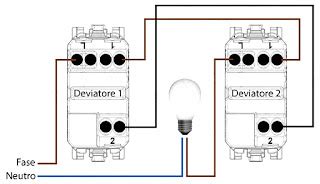

Collegamento Elettrico di un Interruttore Bipolare

L'installazione di un interruttore bipolare richiede attenzione e precisione, seguendo le normative vigenti e le migliori pratiche di sicurezza. Prima di intraprendere qualsiasi operazione di collegamento elettrico, è imperativo assicurarsi che l'alimentazione generale sia stata interrotta dal contatore, per evitare qualsiasi rischio di folgorazione.

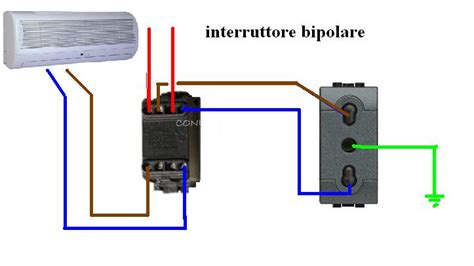

Un esempio comune di collegamento, come quello illustrato in un video-tutorial didattico, riguarda la gestione di una presa elettrica comandata da un interruttore bipolare. Tipicamente, questa configurazione è utilizzata per apparecchi come lavatrici o lavastoviglie.

Il collegamento procede come segue:

1. Ingresso nel Bipolare: La linea proveniente dall'alimentazione (fase e neutro) viene collegata ai morsetti superiori dell'interruttore bipolare.
2. Uscita dal Bipolare: Dai morsetti inferiori dell'interruttore bipolare, partono le linee che alimenteranno la presa elettrica. È importante rispettare la corretta connessione dei conduttori (fase con fase, neutro con neutro). Ad esempio, il conduttore di fase (spesso marrone) viene collegato a uno dei morsetti inferiori.
3. Collegamento alla Presa: La presa elettrica, che solitamente presenta tre morsetti, riceve l'alimentazione. I morsetti per fase e neutro vengono collegati ai rispettivi conduttori in uscita dall'interruttore bipolare. Il morsetto centrale della presa è destinato al collegamento del conduttore di protezione (terra), identificato dal colore giallo-verde, che garantisce un ulteriore livello di sicurezza in caso di guasti.

L'utilizzo di un software di progettazione impiantistica può semplificare notevolmente la realizzazione di schemi elettrici complessi, inclusi quelli che prevedono l'impiego di interruttori bipolari, permettendo di integrare i calcoli e le relazioni normative in un unico ambiente di lavoro federato con i modelli BIM.
