Interruttore Bipolare: Guida Completa al Collegamento e all'Utilizzo Sicuro

Tenere a bada i consumi elettrici, avere una maggiore sicurezza in casa ed evitare eventuali sovraccarichi sono obiettivi fondamentali per ogni proprietario di casa. Se l’interruttore unipolare non è sufficiente a garantire la sicurezza di un dispositivo elettrico, la soluzione ideale è installare un interruttore bipolare. Ma cos'è di preciso questo dispositivo e come lo si collega alla rete elettrica domestica? Questa guida completa esplorerà in dettaglio il mondo degli interruttori bipolari, dalla loro funzione alle modalità di installazione, offrendo una prospettiva chiara e dettagliata per utenti di ogni livello di competenza.

Che cos'è un Interruttore Bipolare?

Un interruttore bipolare è un meccanismo elettrico progettato per interrompere contemporaneamente il flusso di corrente attraverso due conduttori distinti con un'unica azione. A differenza di un interruttore unipolare, che agisce solo su uno dei due poli (tipicamente la fase), l'interruttore bipolare disconnette l'alimentazione sia dalla fase che dal neutro. Questa doppia interruzione garantisce un livello di sicurezza significativamente superiore, eliminando completamente la presenza di tensione residua nel circuito collegato.

L'interruttore bipolare è un componente cruciale nei sistemi elettrici moderni, specialmente in quelli dove la sicurezza e la prevenzione dei guasti sono di primaria importanza. La sua capacità di isolare completamente un apparecchio dall'alimentazione lo rende indispensabile per una vasta gamma di applicazioni, dalle apparecchiature ad alto consumo agli impianti industriali.

Differenza tra Interruttore Automatico Bipolare e Unipolare

La differenza fondamentale tra un interruttore automatico bipolare e uno unipolare risiede nel numero di poli che ciascuno è in grado di interrompere.

• Interruttore Unipolare: Interrompe il flusso di corrente elettrica a un solo polo, quello della fase. È il tipo di interruttore più comune e viene utilizzato per operazioni semplici, come l'accensione e lo spegnimento delle luci. Solitamente è dotato di due morsetti e apre o chiude il contatto elettrico su un unico conduttore.

• Interruttore Bipolare: Interrompe il flusso di corrente che giunge ad entrambi i poli, quindi sia alla fase che al neutro. Questa caratteristica lo rende più sicuro, poiché garantisce una disconnessione totale dell'alimentazione. In questo modo si mettono in sicurezza prese elettriche e interruttori, evitando potenziali guasti o, nei casi peggiori, incendi del quadro elettrico.

Comprendere questa distinzione è essenziale per scegliere l'interruttore corretto per ogni specifica applicazione, garantendo la massima sicurezza ed efficienza dell'impianto elettrico.

A Cosa Servono gli Interruttori Bipolari?

Gli interruttori bipolari sono impiegati in una varietà di contesti dove è richiesta un'interruzione completa e sicura dell'alimentazione elettrica. La loro utilità si estende a diverse aree:

• Apparecchiature ad Alto Consumo: Sono comuni nelle stufe elettriche, negli scaldabagni, nei condizionatori d'aria, nelle lavatrici, nei forni e nelle lavastoviglie. Questi elettrodomestici richiedono carichi di corrente importanti e la disconnessione bipolare assicura che non rimangano tensioni pericolose quando l'apparecchio non è in uso o durante le operazioni di manutenzione.

• Caldaie: Nella zona domestica, l'interruttore bipolare è quasi esclusivamente richiesto per le caldaie. L'obbligo di legge impone che ogni caldaia debba essere alimentata da un interruttore bipolare per massimizzare la sicurezza e prevenire incidenti. Il loro funzionamento, spesso molto particolare e delicato, beneficia enormemente di questa protezione aggiuntiva.

• Impianti Industriali: Nei macchinari pesanti e negli impianti industriali, è fondamentale interrompere completamente l'alimentazione per evitare incidenti e garantire la sicurezza degli operatori. Gli interruttori bipolari sono ideali per questo scopo, permettendo una disconnessione totale del circuito.

• Sistemi Elettrici ad Alta Tensione (in alcuni contesti): Vengono utilizzati per scollegare completamente un dispositivo elettrico dall’alimentazione in sistemi dove è richiesta una disconnessione totale.

• Piscine e Vasche Idromassaggio: In ambienti dove la presenza di acqua aumenta il rischio di scosse elettriche, la sicurezza elettrica è essenziale. Gli interruttori bipolari forniscono un livello di protezione aggiuntivo in queste aree critiche.

• Impianti di Illuminazione con Doppia Fase: In alcuni Paesi, dove gli impianti elettrici sono a 220 V e utilizzano una doppia fase per l'illuminazione, gli interruttori bipolari sono obbligatori per un controllo sicuro.

In generale, gli interruttori bipolari sono una soluzione efficiente e sicura per il controllo dei circuiti elettrici che richiedono l’interruzione totale della corrente.

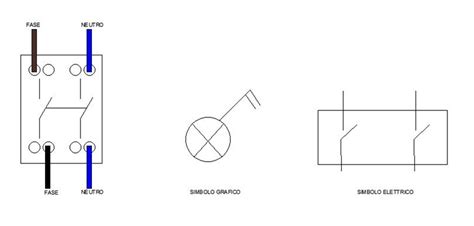

Simbolo di un Interruttore Bipolare

Il simbolo elettrico di un interruttore bipolare negli schemi elettrici multifilari è rappresentato in modo distintivo. Solitamente, è raffigurato come due linee parallele che vengono interrotte da un piccolo spazio, con un unico punto di azionamento comune. Questo design visivo comunica chiaramente che l'interruttore agisce su due conduttori contemporaneamente.

Sull'interruttore stesso, in particolare sulla sua parte frontale, si capisce quando ci si trova di fronte a un interruttore bipolare perché, mentre l'interruttore unipolare non ha alcun disegno distintivo, sull'interruttore bipolare sono riportati due simboli: "0" e "1". Questi simboli servono ad indicare in maniera precisa quando l'interruttore è attraversato dal flusso di corrente (spesso indicato con "1" o posizione ON) e quando, invece, il flusso è interrotto (spesso indicato con "0" o posizione OFF).

Osservandone la parte posteriore, poi, ci si accorge che è dotato di un doppio morsetto per ogni polo, per un totale di quattro morsetti, progettati per ospitare i cavi di fase e neutro provenienti dall'impianto elettrico di casa e dall'elettrodomestico che si vuole collegare ad esso.

Installazione di un Interruttore Bipolare

L'installazione di un interruttore bipolare, sebbene più complessa rispetto a quella di un interruttore unipolare, offre notevoli vantaggi in termini di sicurezza e conformità alle normative elettriche. È un'operazione che, pur potendo essere eseguita da chi ha una certa dimestichezza con i cavi della corrente, richiede sempre la massima attenzione e il rispetto delle procedure di sicurezza.

Materiali Necessari

Prima di iniziare, è fondamentale procurarsi tutti gli strumenti e i materiali necessari per un'installazione sicura ed efficace:

• Interruttore Bipolare: Assicurarsi che l'amperaggio dell'interruttore sia adeguato al carico dell'apparecchiatura o dell'impianto che si intende controllare.
• Cacciavite Isolati: Per avvitare e svitare i morsetti e per rimuovere la placca dell'interruttore.
• Tronchese o Pinze Spellafili: Per rimuovere l'isolamento dai cavi elettrici.
• Nastro Isolante: Per isolare eventuali connessioni.
• Sonda Elettrica (eventuale): Utile per stendere nuovi fili, se necessario.
• Tester per Tensione: Indispensabile per verificare l'assenza di corrente prima di iniziare i lavori.
• Guanti Isolanti: Per una protezione aggiuntiva durante la manipolazione dei cavi.

Fasi di Installazione

L'installazione di un interruttore bipolare segue generalmente questi passaggi:

1. Sicurezza Prima di Tutto: La prima e più importante fase è la disattivazione dell'alimentazione elettrica. Recarsi al quadro elettrico e staccare l'interruttore generale o l'interruttore specifico del circuito su cui si andrà a lavorare. Utilizzare un tester per verificare l'assenza totale di tensione nei cavi prima di procedere.
2. Rimozione della Placca e del Supporto: Iniziare a lavorare sulla presa o sul punto in cui si desidera installare l'interruttore bipolare. Rimuovere la placca decorativa che ricopre il supporto dell'interruttore. Se questa è fissata con viti, svitarle. Se presenta un sistema di fissaggio ad incastro, fare leva delicatamente su un lato con un cacciavite a taglio. Successivamente, rimuovere il supporto dell'interruttore, che è fissato alla cassetta elettrica (scatola di derivazione) con due viti.
3. Identificazione e Collegamento dei Cavi: A questo punto si potranno osservare i fili elettrici del circuito esistente. È necessario identificare la coppia di fase (generalmente marrone o nero) e neutro (blu) che proviene dall'alimentazione (mandata) e la coppia di fase e neutro che va all'apparecchio (ritorno).
4. Collegamento all'Interruttore Bipolare: L'interruttore bipolare dispone di morsetti per l'ingresso (mandata) e l'uscita (ritorno) sia per la fase che per il neutro. Collegare una coppia di fase e neutro ai morsetti di ingresso dell'interruttore. Collegare l'altra coppia di fase e neutro ai morsetti di uscita dell'interruttore. È fondamentale che i collegamenti siano corretti: la fase di ingresso va collegata a un morsetto di ingresso, la fase di uscita a un morsetto di uscita, e lo stesso vale per il neutro.
   • Esempio di collegamento per una presa comandata: In uscita dal bipolare, dai morsetti inferiori, si va a collegare la linea che va alla presa elettrica. Si collega quindi il filo marrone (fase) nel morsetto inferiore appropriato, in modo che sia allineato con il filo marrone di ingresso.
5. Stesura di Nuovi Fili (se necessario): In alcuni casi, potrebbe essere necessario stendere un filo mancante (ad esempio, il blu per il neutro o il nero/marrone per la fase) dalla cassetta di derivazione a monte dell'interruttore. Questo può essere fatto con l'ausilio di una sonda elettrica.
6. Preparazione dei Fili: Con l'aiuto di una tronchese o di forbici apposite, spellare per circa 1 cm le estremità dei fili che andranno collegati all'interruttore.
7. Fissaggio dei Collegamenti: Serrare saldamente le viti dei morsetti per assicurare un contatto elettrico stabile ed evitare falsi contatti o surriscaldamenti.
8. Rimontaggio: Riposizionare il supporto dell'interruttore nella cassetta elettrica e fissarlo con le viti. Rimontare la placca decorativa.
9. Testare l'Installazione: Una volta completati tutti i collegamenti e rimontati i componenti, ripristinare l'alimentazione elettrica staccata precedentemente al quadro generale. Azionare l'interruttore bipolare per verificarne il corretto funzionamento e assicurarsi che l'apparecchio collegato si accenda e si spenga come previsto.

Devo Modificare l'Installazione se Voglio Installare Questo Tipo di Interruttore a Casa Mia?

Sì, nella maggior parte dei casi sarà necessario apportare alcune modifiche all'impianto elettrico esistente per installare un interruttore bipolare, soprattutto se si sta sostituendo un interruttore unipolare.

• Verificare il Tipo di Cablaggio Esistente: Se l'installazione attuale prevede solo una fase e un neutro collegati a un interruttore unipolare, è necessario verificare che nella scatola di giunzione ci sia spazio sufficiente per un secondo filo (il neutro, se l'unipolare interrompe solo la fase).
• Stesura di Nuovi Fili: Potrebbe essere necessario stendere un filo aggiuntivo per il neutro, oppure un filo di fase, a seconda della configurazione dell'impianto e del tipo di interruttore unipolare sostituito.
• Adeguamento della Scatola di Derivazione: Alcuni interruttori bipolari richiedono più spazio all'interno della scatola elettrica rispetto a quelli unipolari. Se necessario, potrebbe essere necessario allargare la scatola di giunzione o sostituirla con una di dimensioni maggiori.
• Assicurarsi che l'Amperaggio dell'Interruttore Sia Adeguato: Se un interruttore bipolare viene installato su una linea destinata ad apparecchiature ad alto consumo, è fondamentale verificare che l'interruttore sia adeguatamente dimensionato in termini di amperaggio per evitare surriscaldamenti e guasti.

Errori Comuni nell'Installazione degli Interruttori Bipolari

Durante l'installazione di un interruttore bipolare, è possibile commettere alcuni errori che possono compromettere la sicurezza e il corretto funzionamento dell'impianto. È fondamentale essere consapevoli di questi errori per evitarli:

• Mancata Disattivazione dell'Alimentazione: L'errore più grave e pericoloso è iniziare i lavori senza aver prima staccato l'alimentazione elettrica generale. Questo può causare gravi incidenti elettrici.
• Collegamento Errato dei Fili: Invertire la fase con il neutro, o collegare i fili in modo scorretto ai morsetti dell'interruttore, può portare a malfunzionamenti o, peggio, a pericoli per la sicurezza.
• Morsetti Non Serrati Correttamente: Morsetti allentati possono causare falsi contatti, surriscaldamento e potenziali incendi. È cruciale assicurarsi che tutte le viti dei morsetti siano serrate a fondo.
• Utilizzo di Fili di Sezione Inadeguata: Utilizzare fili di sezione inferiore a quella richiesta dal carico può causare surriscaldamento e danni all'impianto.
• Ignorare le Normative Elettriche Vigenti: In alcuni Paesi, l'installazione di interruttori bipolari è obbligatoria in determinati contesti (ad esempio, circuiti a 220V o aree umide). Ignorare queste normative può comportare non solo rischi per la sicurezza, ma anche problemi legali.
• Non Verificare lo Spazio Disponibile: Installare un interruttore bipolare in una scatola di derivazione troppo piccola può rendere difficile un cablaggio corretto e sicuro, e può portare a un surriscaldamento dei componenti.

Come Scegliere l'Interruttore Bipolare Giusto

La scelta dell'interruttore bipolare corretto è fondamentale per garantire la sicurezza e l'efficienza dell'impianto elettrico. Diversi fattori devono essere presi in considerazione:

Valutazione della Corrente (Amperaggio)

La corrente nominale di un interruttore bipolare, espressa in Ampere (A), deve essere scelta in base al carico dell'apparecchiatura o del circuito che si intende proteggere. Un interruttore sottodimensionato si surriscalderà e potrebbe guastarsi, mentre uno sovradimensionato potrebbe non intervenire tempestivamente in caso di sovraccarico. Le taglie più comuni includono:

• 10A - 16A: Adatti per l'illuminazione e apparecchi a basso consumo energetico.
• 20A - 32A: Ideali per apparecchiature ad alto consumo come forni elettrici, scaldabagni, condizionatori d'aria.
• 40A - 63A: Utilizzati in applicazioni industriali o residenziali con elevati requisiti di potenza, come quadri elettrici principali o circuiti dedicati a macchinari di grandi dimensioni.

È essenziale verificare la capacità dell'interruttore prima di installarlo. Se si supera l'amperaggio nominale, si può verificare un surriscaldamento e un conseguente guasto dell'impianto elettrico.

Importanza della Polarità negli Interruttori Bipolari

A differenza di altri tipi di interruttori o dispositivi elettrici dove la polarità è cruciale, negli interruttori bipolari la polarità non è un fattore rilevante per il loro funzionamento primario. Questo perché l'interruttore bipolare interrompe sia la fase che il neutro, garantendo una disconnessione completa del circuito indipendentemente dalla polarità dei collegamenti. La sua funzione è quella di "tagliare" entrambi i conduttori in modo simultaneo.

Qualità del Prodotto e Normativa Elettrica Vigente

Quando si sceglie un interruttore bipolare, è importante optare per prodotti di marchi affidabili e certificati. La qualità del materiale e la conformità alle normative elettriche vigenti (come le norme CEI in Italia) sono garanzie di sicurezza e durata nel tempo. Alcuni Paesi richiedono certificazioni specifiche per l'uso di determinati componenti elettrici.

Luogo di Installazione

Considerare attentamente il luogo in cui l'interruttore verrà installato. Se si tratta di aree umide come bagni o cucine, è consigliabile optare per modelli con un grado di protezione aggiuntivo (ad esempio, con una sigla IP più elevata) per prevenire infiltrazioni d'acqua e garantire la sicurezza.

Vantaggi e Svantaggi degli Interruttori Bipolari

Come ogni componente elettrico, anche gli interruttori bipolari presentano vantaggi e svantaggi che è utile conoscere:

Vantaggi

• Maggiore Sicurezza: L'interruzione simultanea di fase e neutro garantisce una disconnessione totale dell'alimentazione, riducendo drasticamente il rischio di scosse elettriche e proteggendo contro sovraccarichi e cortocircuiti.
• Protezione Completa: Offrono una protezione più robusta rispetto agli interruttori unipolari, specialmente per apparecchiature sensibili o ad alto consumo.
• Conformità Normativa: In molte applicazioni (come le caldaie), il loro utilizzo è obbligatorio per legge, garantendo la conformità agli standard di sicurezza.
• Prevenzione Guasti e Incendi: Eliminando completamente la tensione residua, contribuiscono a prevenire guasti agli apparecchi e riducono il rischio di incendi del quadro elettrico.

Svantaggi

• Costo Più Elevato: La struttura più complessa e la doppia interruzione rendono gli interruttori bipolari generalmente più costosi rispetto ai loro omologhi unipolari.
• Installazione Leggermente Più Complessa: Richiedono un cablaggio supplementare e, in alcuni casi, la modifica dell'impianto elettrico esistente, rendendo l'installazione più impegnativa.

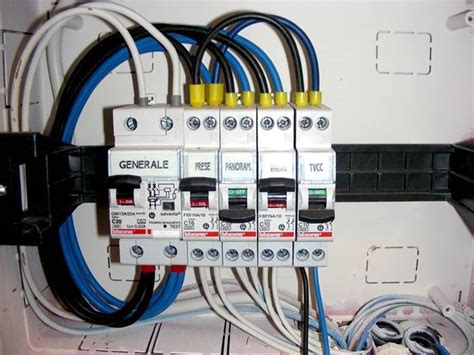

• Dimensioni Maggiori: Possono occupare più spazio all'interno del quadro elettrico o della scatola di derivazione.

Nonostante i piccoli svantaggi, i benefici in termini di sicurezza e protezione rendono l'interruttore bipolare una scelta privilegiata e spesso necessaria per determinate installazioni.

Manutenzione e Sicurezza degli Interruttori Bipolari

Una corretta manutenzione e attenzione alla sicurezza sono essenziali per garantire il funzionamento ottimale e prolungare la vita utile di un interruttore bipolare.

• Ispezione Periodica: Controllare regolarmente l'interruttore per verificare che non presenti segni di usura, come bruciature sui contatti, scintille durante l'azionamento o surriscaldamenti. Un interruttore che mostra questi sintomi dovrebbe essere sostituito immediatamente.
• Pulizia Regolare: Mantenere l'interruttore e l'area circostante puliti dalla polvere e dallo sporco. L'accumulo di detriti sui contatti elettrici può compromettere la loro efficienza e creare rischi.
• Non Sovraccaricare il Circuito: Assicurarsi sempre che l'apparecchio collegato all'interruttore bipolare rientri nella sua capacità nominale di amperaggio. Il sovraccarico è una delle cause principali di guasto e pericolo.
• Sostituzione in Caso di Guasto: Se l'interruttore smette di funzionare correttamente, emette rumori anomali o mostra segni di malfunzionamento, è fondamentale sostituirlo senza indugio con un nuovo dispositivo dello stesso tipo e con le stesse caratteristiche.
• Manodopera Esperta: Per qualsiasi intervento di manutenzione o sostituzione, è sempre consigliabile rivolgersi a un elettricista qualificato. Anche se l'operazione sembra semplice, la manipolazione di componenti elettrici comporta sempre dei rischi.

Domande Frequenti sugli Interruttori Automatici Bipolari

1. Posso sostituire un interruttore unipolare con uno bipolare senza modificare il cablaggio?No, nella maggior parte dei casi è necessario aggiungere un filo supplementare (solitamente il neutro) e assicurarsi di avere spazio sufficiente nella scatola di derivazione per accogliere il nuovo cablaggio e l'interruttore più ingombrante.

2. Dove si consiglia di installare un interruttore bipolare?Si consiglia l'installazione in impianti ad alto consumo (forni, lavatrici, scaldabagni), nelle installazioni a 220V, in aree umide (bagni, cucine) dove la sicurezza elettrica è prioritaria, e su apparecchiature che richiedono un distacco totale della corrente per motivi di sicurezza o manutenzione, come le caldaie.

3. Cosa succede se si installa un interruttore bipolare in modo errato?Un'installazione errata potrebbe impedire all'interruttore di scollegare correttamente il circuito, lasciando tensioni residue nell'installazione e aumentando significativamente il rischio di scosse elettriche. Potrebbero verificarsi anche malfunzionamenti degli apparecchi collegati.

4. Tutti gli interruttori bipolari hanno la stessa capacità?No, esistono modelli con diverse capacità di corrente, comunemente da 10A, 16A, 20A, 32A, e anche valori superiori per applicazioni industriali. La scelta dipenderà dalle esigenze specifiche dell'apparecchiatura o dell'installazione in cui verranno utilizzati.

5. È obbligatorio installare un interruttore bipolare in alcuni casi?Sì, in diversi contesti l'installazione è obbligatoria per legge. L'esempio più comune è per l'alimentazione delle caldaie. Anche se non sempre obbligatorio, la sua installazione è fortemente raccomandata nei casi in cui la sicurezza elettrica è una priorità assoluta, come in prossimità di acqua o per apparecchiature ad alto consumo.
