L'Interruttore Bipolare: Sicurezza e Controllo Totale dei Circuiti Elettrici

Gli interruttori bipolari rappresentano una soluzione efficace e sicura per la gestione dei circuiti elettrici che necessitano di un'interruzione completa della corrente. Sebbene la loro installazione possa presentare una complessità leggermente superiore rispetto a quella di un interruttore unipolare, i benefici in termini di sicurezza e conformità alle normative elettriche sono considerevoli. Questo componente è fondamentale per garantire la protezione di apparecchiature, persone e impianti, specialmente in contesti dove i carichi elettrici sono significativi o dove le condizioni ambientali richiedono una maggiore cautela.

Che cos'è un Interruttore Bipolare?

Un interruttore bipolare è un dispositivo elettrico progettato per aprire o chiudere simultaneamente due circuiti distinti con una singola azione di comando. A differenza di un interruttore unipolare, che interrompe il flusso di corrente solo su una linea (tipicamente la fase), un interruttore bipolare agisce su entrambe le linee essenziali di un circuito a corrente alternata: la fase e il neutro. Questa doppia interruzione garantisce un isolamento totale del circuito, eliminando il rischio di tensione residua nei dispositivi collegati e aumentando significativamente il livello di sicurezza generale dell'impianto elettrico.

L'impiego primario degli interruttori bipolari si riscontra nei sistemi dove è imperativo assicurare una disconnessione completa dell'alimentazione. Questo è particolarmente vero per apparecchiature ad alto consumo energetico, installazioni che operano in ambienti a rischio (come quelli umidi) o in contesti industriali dove la sicurezza degli operatori è una priorità assoluta. La loro capacità di isolare completamente un circuito li rende ideali per la protezione di elettrodomestici di grandi dimensioni, macchinari industriali e in tutte quelle situazioni in cui è richiesta una protezione robusta e affidabile.

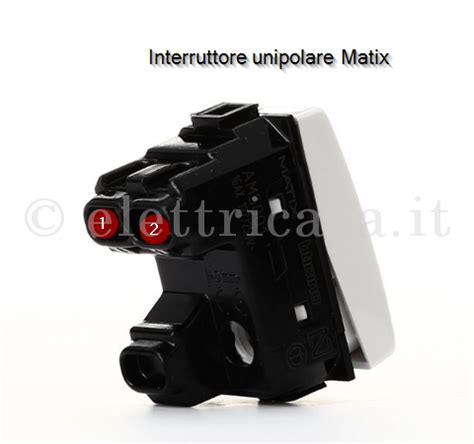

Differenza tra Interruttore Automatico Bipolare e Unipolare

La distinzione fondamentale tra un interruttore bipolare e uno unipolare risiede nel numero di conduttori che ciascuno è in grado di interrompere.

• Interruttore Unipolare: Interrompe un solo conduttore, solitamente la fase. Il neutro rimane collegato, il che significa che alcune parti del circuito potrebbero rimanere sotto tensione anche a interruttore aperto. Questo tipo di interruttore è comunemente utilizzato per applicazioni a basso consumo energetico, come l'illuminazione domestica, dove il rischio è generalmente inferiore e l'interruzione di un solo polo è sufficiente per la funzionalità.

• Interruttore Bipolare: Interrompe simultaneamente sia la fase che il neutro. Questo garantisce una disconnessione completa e sicura del circuito, eliminando qualsiasi rischio di tensione residua. Questa caratteristica è cruciale per la sicurezza in molte applicazioni, specialmente quelle che coinvolgono apparecchiature ad alto consumo o che operano in ambienti potenzialmente pericolosi.

A Cosa Servono gli Interruttori Bipolari?

Gli interruttori bipolari trovano applicazione in una vasta gamma di scenari dove è necessaria un'interruzione totale e sicura dell'alimentazione elettrica. La loro funzione principale è quella di proteggere sia gli impianti che gli utenti da pericoli derivanti da sovraccarichi, cortocircuiti o da interventi di manutenzione che richiedono un isolamento completo.

Ecco alcuni degli utilizzi più comuni:

• Sistemi elettrici ad alta tensione: Vengono utilizzati per scollegare completamente un dispositivo elettrico dall’alimentazione, garantendo che non vi sia alcun rischio elettrico durante le operazioni di manutenzione o in caso di guasto.

• Apparecchi ad alto consumo: Sono comuni nelle stufe elettriche, negli scaldabagni, nei condizionatori d’aria e in altri elettrodomestici che assorbono una quantità significativa di corrente. L'interruzione di fase e neutro previene il rischio di scosse elettriche anche in presenza di guasti interni all'apparecchio.

• Impianti industriali: Nei macchinari pesanti e nelle linee di produzione, dove è fondamentale interrompere completamente l’alimentazione per evitare incidenti gravi durante le operazioni di manutenzione, pulizia o in caso di malfunzionamenti.

• Impianti di illuminazione con doppia fase: In alcuni Paesi, dove gli impianti elettrici operano a 220 V su due fasi, gli interruttori bipolari sono obbligatori per il controllo dell'illuminazione, garantendo un'interruzione completa e sicura.

• Piscine e vasche idromassaggio: In queste aree ad alta umidità, dove il rischio di folgorazione è elevato, la sicurezza elettrica è una priorità assoluta. L'uso di interruttori bipolari è spesso un requisito normativo per prevenire incidenti.

• Dispositivi delicati: Come le caldaie, che per legge richiedono un interruttore bipolare per garantire la massima sicurezza durante gli interventi di manutenzione ordinaria e straordinaria.

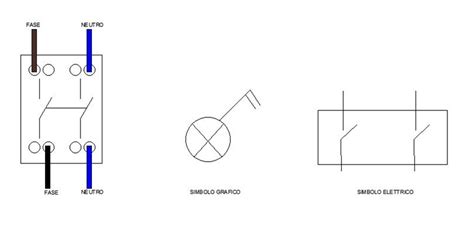

Simbolo di un Interruttore Bipolare

Negli schemi elettrici, il simbolo di un interruttore bipolare è rappresentato da due linee parallele, ciascuna interrotta da un elemento che indica il meccanismo di apertura e chiusura. Questi due elementi sono collegati da un unico punto di azionamento comune, a simboleggiare che l'azione manuale sull'interruttore agisce contemporaneamente su entrambi i poli. Spesso, sui pulsanti fisici degli interruttori bipolari sono presenti le marcature "0" (spento) e "1" (acceso) per indicare chiaramente lo stato del dispositivo.

Installazione di un Interruttore Bipolare

L'installazione di un interruttore bipolare, pur essendo più complessa di quella di un unipolare, è un'operazione fondamentale per garantire la sicurezza degli impianti elettrici. È sempre consigliabile affidarsi a un elettricista qualificato per questo tipo di intervento, ma comprendere le fasi e i materiali necessari può essere utile.

Materiali Necessari

Prima di iniziare, è necessario procurarsi i seguenti materiali:

• Interruttore bipolare: Scegliere un modello con la corrente nominale (ampere) e la tensione nominale (volt) adeguate all'impianto.
• Cavi elettrici: Di sezione adeguata a sopportare la corrente nominale dell'interruttore e dell'impianto.
• Morsetti e connettori: Per effettuare i collegamenti in modo sicuro e affidabile.
• Nastro isolante o guaina termorestringente: Per isolare le connessioni.
• Cacciaviti isolati: Essenziali per lavorare in sicurezza su componenti elettrici.
• Pinza spelafili: Per preparare i cavi.
• Tester di tensione: Per verificare l'assenza di tensione prima di iniziare i lavori.
• Scatola di derivazione o quadro elettrico: Dove alloggiare l'interruttore.

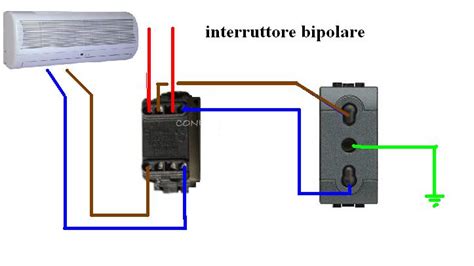

Fasi di Installazione

1. Interruzione dell'Alimentazione: La prima e più importante fase è quella di disattivare completamente l'alimentazione elettrica dal contatore generale. Verificare l'assenza di tensione con un tester di tensione.
2. Preparazione dei Cavi: Spelare le estremità dei cavi di fase e neutro che arrivano dalla linea di alimentazione e quelli che vanno verso il carico (l'apparecchio o il circuito da controllare).
3. Collegamento all'Interruttore: Collegare il cavo di fase in arrivo a uno dei morsetti di ingresso dell'interruttore bipolare (solitamente contrassegnato con "L" o "1") e il cavo di neutro in arrivo all'altro morsetto di ingresso (solitamente contrassegnato con "N" o "2"). Successivamente, collegare il cavo di fase in uscita a uno dei morsetti di uscita e il cavo di neutro in uscita all'altro morsetto di uscita. È fondamentale rispettare la corretta assegnazione dei morsetti per garantire il funzionamento e la sicurezza.
4. Fissare i Collegamenti: Assicurarsi che tutte le viti dei morsetti siano ben serrate per evitare falsi contatti, surriscaldamenti o potenziali incendi.
5. Posizionamento dell'Interruttore: Montare l'interruttore nella sua sede nel quadro elettrico o nella scatola di derivazione, assicurandosi che sia fissato saldamente.
6. Testare l'Installazione: Una volta completati tutti i collegamenti, ripristinare l'alimentazione elettrica dal contatore e azionare l'interruttore bipolare per verificarne il corretto funzionamento. Controllare che l'interruttore apra e chiuda il circuito come previsto e che non vi siano anomalie.

Devo Modificare l'Installazione se Voglio Installare Questo Tipo di Interruttore a Casa Mia?

Sì, nella maggior parte dei casi sarà necessario apportare alcune modifiche all'impianto elettrico esistente per poter installare un interruttore bipolare, soprattutto se si sta sostituendo un interruttore unipolare.

Modifiche Comuni all'Installazione:

• Verificare il tipo di cablaggio esistente: Se l'installazione attuale prevede solo una fase e un neutro collegati a un interruttore unipolare, è necessario verificare che nella scatola di derivazione o nel quadro elettrico ci sia spazio sufficiente per un secondo filo (il neutro che verrà interrotto dall'interruttore bipolare). Spesso, gli interruttori unipolari gestiscono solo la fase, lasciando il neutro collegato in modo permanente.
• Passaggio del cavo del neutro: Sarà necessario far passare un cavo aggiuntivo per il neutro dalla linea di alimentazione fino all'interruttore bipolare, in modo che quest'ultimo possa interromperlo contemporaneamente alla fase.
• Se necessario, allargare la scatola di giunzione: Alcuni interruttori bipolari, a causa della loro struttura più complessa e dei quattro morsetti, richiedono più spazio all'interno della scatola elettrica rispetto a un interruttore unipolare. Potrebbe essere necessario sostituire la scatola esistente con una più capiente.
• Assicurarsi che l'amperaggio dell'interruttore sia adeguato: Se un interruttore bipolare viene installato su una linea destinata ad apparecchi ad alto consumo (come forni, scaldabagni, condizionatori), è fondamentale verificare che la sua corrente nominale (espressa in Ampere) sia adeguatamente dimensionata per sopportare il carico senza surriscaldarsi o guastarsi.
• Rispettare le norme di sicurezza: In alcuni Paesi, l'installazione di interruttori bipolari è obbligatoria per legge in determinati circuiti, come quelli a 220 V o nelle aree umide come bagni e cucine, per aumentare il livello di sicurezza.

Errori Comuni nell'Installazione degli Interruttori Bipolari

L'installazione errata di un interruttore bipolare può avere conseguenze gravi, compromettendo la sicurezza dell'impianto e aumentando il rischio di incidenti. È quindi fondamentale prestare attenzione ai dettagli ed evitare errori comuni:

• Mancata disattivazione dell'alimentazione prima dell'installazione: Questo è l'errore più pericoloso e può causare gravi incidenti elettrici, ustioni o persino la morte. La disconnessione totale dell'energia dal contatore è un prerequisito assoluto.
• Collegamento errato dei fili: Invertire fase e neutro, o collegare i cavi in modo non corretto ai morsetti dell'interruttore, può portare a un funzionamento anomalo, a un mancato intervento in caso di guasto o a un aumento del rischio di scosse elettriche.
• Dimensionamento inadeguato dell'interruttore: Utilizzare un interruttore con una corrente nominale inferiore a quella richiesta dall'apparecchio o dall'impianto porta inevitabilmente a surriscaldamenti, malfunzionamenti e potenziali incendi. Al contrario, un interruttore sovradimensionato potrebbe non intervenire tempestivamente in caso di sovraccarico.
• Morsetti non serrati correttamente: Collegamenti allentati sono una causa frequente di falsi contatti, surriscaldamenti localizzati e, nei casi peggiori, di cortocircuiti o incendi.
• Non verificare lo spazio disponibile nella scatola: Tentare di installare un interruttore bipolare in una scatola troppo piccola può portare a schiacciamenti dei cavi o a un alloggiamento precario dell'interruttore, compromettendo la sicurezza e l'affidabilità dell'installazione.
• Ignorare le normative locali: Non conformarsi alle normative elettriche vigenti può comportare sanzioni e, soprattutto, compromettere la sicurezza dell'impianto.

Come Scegliere l'Interruttore Bipolare Giusto

La scelta dell'interruttore bipolare corretto è cruciale per garantire la sicurezza e l'efficienza dell'impianto elettrico. Diversi fattori devono essere presi in considerazione:

Valutazione della Corrente di un Interruttore Bipolare

La corrente nominale (o amperaggio) di un interruttore bipolare indica la massima intensità di corrente che può attraversarlo in modo continuo e sicuro. È fondamentale scegliere un interruttore con una corrente nominale adeguata all'apparecchio o al circuito che deve proteggere. Un interruttore sottodimensionato può surriscaldarsi e guastarsi, mentre uno sovradimensionato potrebbe non intervenire efficacemente in caso di sovraccarico. Le correnti nominali più comuni includono:

• 10A - 16A: Adatti per l'illuminazione e apparecchi a basso consumo energetico.
• 20A - 32A: Ideali per apparecchiature ad alto consumo come forni elettrici, scaldabagni, lavatrici o condizionatori d'aria.
• 40A - 63A e superiori: Utilizzati in applicazioni industriali o residenziali con elevati requisiti di potenza, come l'alimentazione di macchinari complessi o sistemi di riscaldamento centralizzato.

È essenziale verificare la capacità dell'interruttore prima di installarlo. Se si supera l'amperaggio nominale, si rischia un surriscaldamento dell'interruttore e un potenziale guasto dell'impianto elettrico, con conseguenti rischi di incendio o scosse elettriche.

Tensione Nominale e Potere di Interruzione

Oltre alla corrente, è importante considerare la tensione nominale dell'interruttore, che deve essere compatibile con quella dell'impianto (solitamente 230V in Italia per le utenze domestiche). Un altro parametro critico è il potere di interruzione nominale, che indica la massima corrente di guasto che l'interruttore è in grado di interrompere in sicurezza senza subire danni. Questo valore è particolarmente importante in sistemi con elevati livelli di corrente di cortocircuito.

Curva di Intervento

Le curve di intervento (come curva B, C, D) definiscono la rapidità con cui l'interruttore scatta in risposta a un sovraccarico.

• Curva B: Interviene rapidamente a sovracorrenti basse, ideale per circuiti di illuminazione e piccoli elettrodomestici.
• Curva C: Interviene a sovracorrenti più elevate, adatta per carichi con correnti di spunto maggiori, come motori o elettrodomestici di medie dimensioni.
• Curva D: Interviene a sovracorrenti ancora più elevate, utilizzata per carichi con elevate correnti di spunto, come grandi motori industriali o trasformatori.

La scelta della curva di intervento corretta è fondamentale per evitare scatti intempestivi dovuti alle normali correnti di spunto degli apparecchi, garantendo al contempo una protezione efficace in caso di guasto.

Grado di Protezione IP

Per installazioni in ambienti particolari (es. bagni, cucine, esterni), è necessario considerare il grado di protezione IP (Ingress Protection), che indica il livello di protezione contro l'ingresso di corpi solidi (polvere) e liquidi (acqua). Ad esempio, un grado IP20 è standard per interni, mentre IP44 o superiore è consigliato per aree umide o esposte.

Normativa Elettrica Vigente e Certificazioni

Alcuni Paesi o normative specifiche (come le norme CEI in Italia) richiedono certificazioni particolari per l'uso di interruttori in determinati contesti. È importante assicurarsi che l'interruttore scelto sia conforme agli standard di sicurezza internazionali e nazionali pertinenti (es. IEC 60898-1, IEC 60947-2).

Qualità del Prodotto

Scegliere prodotti di marchi affidabili e fornitori seri garantisce non solo la qualità e la durata nel tempo dell'interruttore, ma anche la conformità alle specifiche tecniche e agli standard di sicurezza.

Importanza della Polarità negli Interruttori Bipolari

A differenza di altri componenti elettrici dove la polarità è fondamentale, negli interruttori bipolari la sua rilevanza è legata alla funzionalità di interruzione simultanea. Poiché l'interruttore bipolare interrompe sia la fase che il neutro, garantisce una disconnessione completa del circuito indipendentemente dalla polarità dei conduttori. Questo significa che non è necessario preoccuparsi di quale cavo (fase o neutro) sia "positivo" o "negativo" nel senso tradizionale, ma solo di collegarli correttamente ai rispettivi morsetti di ingresso e uscita per assicurare che l'interruttore possa effettivamente isolare entrambe le linee.

Vantaggi e Svantaggi degli Interruttori Bipolari

Come ogni componente elettrico, anche l'interruttore bipolare presenta dei pro e dei contro che ne determinano l'idoneità all'uso in determinate applicazioni.

Vantaggi:

• Maggiore Sicurezza: L'interruzione simultanea di fase e neutro garantisce un isolamento completo del circuito, riducendo drasticamente il rischio di scosse elettriche e proteggendo da tensioni residue.
• Protezione Completa dei Carichi: Ideale per apparecchiature sensibili o ad alto consumo, proteggendole da sovraccarichi e cortocircuiti in modo più efficace rispetto agli interruttori unipolari.
• Conformità Normativa: In molte applicazioni (es. 220V, aree umide, impianti industriali), l'uso di interruttori bipolari è un requisito normativo per garantire standard di sicurezza elevati.
• Facilità di Identificazione: La presenza dei simboli "0" e "1" sui pulsanti rende chiara la posizione di accensione e spegnimento.
• Installazione Ordinata: Sebbene richieda un cavo in più, la configurazione bipolare può contribuire a un cablaggio più ordinato e comprensibile nel quadro elettrico.

Svantaggi:

• Costo più Elevato: La struttura più complessa e la necessità di interrompere due conduttori rendono l'interruttore bipolare generalmente più costoso di un interruttore unipolare di pari caratteristiche.
• Installazione Leggermente più Complessa: Richiede un cablaggio supplementare per il neutro e, in alcuni casi, potrebbe necessitare di modifiche all'impianto elettrico esistente (es. scatole di derivazione più grandi).
• Dimensioni Maggiori: Occupano più spazio nel quadro elettrico rispetto agli interruttori unipolari, il che può essere un fattore limitante in quadri elettrici già saturi.

Manutenzione e Sicurezza degli Interruttori Bipolari

Per garantire un funzionamento ottimale e sicuro degli interruttori bipolari nel tempo, è consigliabile seguire alcuni semplici ma fondamentali suggerimenti di manutenzione e sicurezza:

• Ispezione periodica: Controllare regolarmente l'interruttore per verificare segni di usura, surriscaldamento (l'interruttore non deve essere caldo al tatto), o la presenza di scintille durante l'azionamento.
• Pulizia regolare: Mantenere l'interruttore e l'area circostante liberi da polvere e sporco accumulato, che potrebbero interferire con il corretto funzionamento o creare condizioni di rischio.
• Non sovraccaricare il circuito: Verificare sempre che il carico collegato all'interruttore rientri nella sua capacità nominale. Sovraccarichi ripetuti possono danneggiare l'interruttore e l'impianto.
• Sostituzione in caso di guasto: Se l'interruttore smette di funzionare correttamente, scatta frequentemente senza motivo apparente, o presenta danni visibili, è necessario sostituirlo immediatamente con un nuovo componente conforme alle specifiche.
• Spegnere sempre l'alimentazione principale: Prima di effettuare qualsiasi operazione di ispezione, pulizia o sostituzione, assicurarsi sempre che l'alimentazione elettrica sia stata disattivata dal contatore generale.
• Utilizzare strumenti isolati: Durante qualsiasi intervento sull'impianto elettrico, utilizzare sempre cacciaviti e pinze con impugnature isolate per prevenire il rischio di scosse elettriche.
• Etichettatura chiara: Etichettare in modo chiaro ogni interruttore nel quadro elettrico per identificare rapidamente il circuito che controlla, facilitando eventuali interventi futuri.

Domande Frequenti sugli Interruttori Automatici Bipolari

1. Posso sostituire un interruttore unipolare con uno bipolare senza modificare il cablaggio?No, generalmente non è possibile. Per installare un interruttore bipolare è necessario aggiungere un filo supplementare per il neutro che verrà interrotto dall'interruttore, e assicurarsi che ci sia spazio sufficiente nel quadro elettrico o nella scatola di derivazione.

2. Dove si consiglia di installare un interruttore bipolare?L'installazione di un interruttore bipolare è consigliata negli impianti ad alto consumo (forni, scaldabagni, condizionatori), nelle installazioni a 220 V, nelle aree umide (bagni, cucine) e per apparecchiature che richiedono un distacco totale della corrente per motivi di sicurezza o manutenzione.

3. Cosa succede se si installa un interruttore bipolare in modo errato?Un'installazione errata potrebbe non scollegare correttamente il circuito, lasciando tensioni residue nell'installazione e aumentando significativamente il rischio di scosse elettriche. Potrebbe anche causare un mancato intervento in caso di guasto o un funzionamento anomalo dell'apparecchio collegato.

4. Tutti gli interruttori bipolari hanno la stessa capacità?No, esistono modelli con diverse capacità nominali di corrente (es. 10A, 16A, 20A, 32A, 40A, 63A) e tensione. È fondamentale scegliere quello più adatto alle esigenze dell'apparecchiatura o dell'installazione specifica.

5. È obbligatorio installare un interruttore bipolare in alcuni casi?Sì, in molti Paesi l'installazione di interruttori bipolari è obbligatoria per legge in determinate situazioni, come per il controllo di circuiti a 220 V, in aree ad alto rischio di umidità, o per apparecchiature specifiche come le caldaie, al fine di garantire elevati standard di sicurezza.

6. Qual è la differenza tra un interruttore bipolare e un interruttore magnetotermico bipolare?Un interruttore bipolare è un termine generico che indica un interruttore che interrompe fase e neutro. Un interruttore magnetotermico bipolare è un tipo specifico di interruttore bipolare che offre protezione sia contro i sovraccarichi (funzione termica) sia contro i cortocircuiti (funzione magnetica).

7. L'interruttore bipolare protegge dalle sovratensioni?Generalmente, un interruttore bipolare standard non protegge direttamente dalle sovratensioni atmosferiche o di rete. Per questa protezione è necessario installare dispositivi specifici come i scaricatori di sovratensione (SPD) in combinazione con gli interruttori automatici.

8. È possibile collegare una spia luminosa a un interruttore bipolare?Sì, è possibile integrare una spia luminosa. Tuttavia, ottenere un funzionamento inverso (spia accesa quando l'interruttore è spento) può richiedere configurazioni specifiche, come il collegamento tra L1 e 1 (che funziona solo se il carico è inserito) o l'uso di un relè, oppure optare per una spia sempre accesa per una maggiore visibilità al buio. La compatibilità della spia con le specifiche dell'interruttore e le norme IEC 60669 e ISO 7730 è fondamentale.

Un interruttore bipolare è un componente essenziale per la sicurezza elettrica, garantendo un controllo totale e un isolamento completo dei circuiti. La sua corretta installazione e selezione in base alle specifiche esigenze dell'impianto sono passaggi fondamentali per prevenire incidenti e garantire il funzionamento affidabile delle apparecchiature.
